如何為瀑布圖添加資料並配置樣式 - Quick BI

瀑布圖因形似瀑布流水而被稱之為瀑布圖（Waterfall Plot）。瀑布圖具有自上而下的流暢效果，也可以稱為階梯圖（Cascade Chart）或橋圖（Bridge Chart），通常用於經營分析和財務分析。本文為您介紹如何為瀑布圖添加資料並配置樣式。

前提條件

已建立儀表板，請參見建立儀表板。

圖表概述

使用情境

通過顯示正值（收入）和負值（支出）對總量的貢獻來顯示結果累積的過程，瀑布圖採用絕對值與相對值結合的方式，表達多個特定數值之間的數量變化關係。

優勢簡介

計算能力：一鍵配置同環比、累計計算。
視覺效果：支援柱圖效果，可顯示標籤、圖例、累計值等配置。

效果圖樣本

瀑布效果圖

使用限制

瀑布圖由類別軸/維度和值軸/度量組成：

類別軸由資料的維度決定，至少選擇1個維度。例如省份和產品類型。
值軸由資料的度量決定，最多選擇1個度量。例如訂單數量和利潤金額。

圖表資料配置

在資料頁簽，選擇需要的維度欄位和度量欄位。
- 在維度列表中，找到省份，雙擊或拖拽至類別軸/維度地區。
- 在度量列表中，找到運輸成本，雙擊或拖拽至值軸/度量地區。
單擊更新，系統自動更新圖表。
（可選）當省份中資料量較大，導致瀑布圖介面顯示內容較多時，您可以設定過濾器，篩選出需要的資料。

圖表樣式配置

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。

您可以在配置區頂部的搜尋方塊中輸入關鍵字快速尋找配置項進行配置。同時單擊右側圖表支援操作展開/收合全部類別。


繪圖區域

在繪圖區域中，設定瀑布圖樣式。


圖表配置項	配置項說明
柱體配色	設定柱體起始值、累計值、增加、減少的配色。
柱體寬度	設定柱體寬度。

座標軸

在座標軸中，設定座標軸樣式，預設選中顯示座標軸。


名稱	配置項	說明
X軸	顯示X軸	設定是否顯示X軸。
	顯示標題和單位	設定X座標軸上是否顯示軸標題和單位。
	顯示軸標籤	設定X軸上是否顯示標籤，以及軸標籤顯示規則、文本樣式。
	展示內容	設定展示內容為部分或全部維度。
	顯示刻度標記	設定X軸上是否顯示刻度標記。
	顯示座標軸	設定是否顯示X軸，包括線型、線寬和顏色。
	顯示網格線	設定X軸上是否顯示網格線，包括線型、線寬和顏色。
Y軸	顯示Y軸	設定是否顯示Y軸。
	顯示標題和單位	設定是否顯示軸標題和單位。
	顯示軸標籤	設定Y軸上是否顯示標籤，以及標籤與刻度範圍、軸標籤顯示格式設定。
	顯示刻度標記	設定Y軸上是否顯示刻度標記。
	顯示座標軸	設定是否顯示Y軸，包括線型、線寬和顏色。
	顯示網格線	設定Y軸上是否顯示網格線，包括線型、線寬和顏色。
	軸值範圍與間隔	設定Y軸的軸值範圍（最大、最小值），以及各刻度間的間隔大小。最大值：設定Y軸的最大值。預設為自動，您可以根據實際需求手動輸入，當輸入的數值小於度量欄位的最大值時，將無法生效。最小值：設定Y軸的最小值，預設為自動。您可以根據實際需求手動輸入，當輸入的數值大於度量欄位的最小值時，將無法生效。說明當資料標籤中開啟了起始值，此時計算Y軸最小值範圍時將會考慮起始值的大小，即如果輸入的Y軸最小值大於起始值時，將無法生效。自訂間隔：設定Y軸上個各刻度間的間隔大小，支援按步長或按等分數量。按步長：自訂輸入Y軸上相鄰兩個刻度之間的差值大小。按等分數量：將Y軸根據等分數量劃分為若干個相等的部分。您可以自訂輸入具體的等分數量，系統將按照該數量自動均勻分布Y軸上的刻度。

圖例

在圖例中，點擊表徵圖即可開啟圖表圖例，並設定圖例樣式。

配置項	說明
位置	設定圖例的顯示位置及對齊。當顯示位置選擇為上、下時：支援選擇居左、置中以及居右的對齊。當顯示位置選擇為左、右時：支援選擇頂部、置中、底部的對齊。此時您還可以進一步設定圖例與圖表內容間的距離。
文本	設定圖例的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。

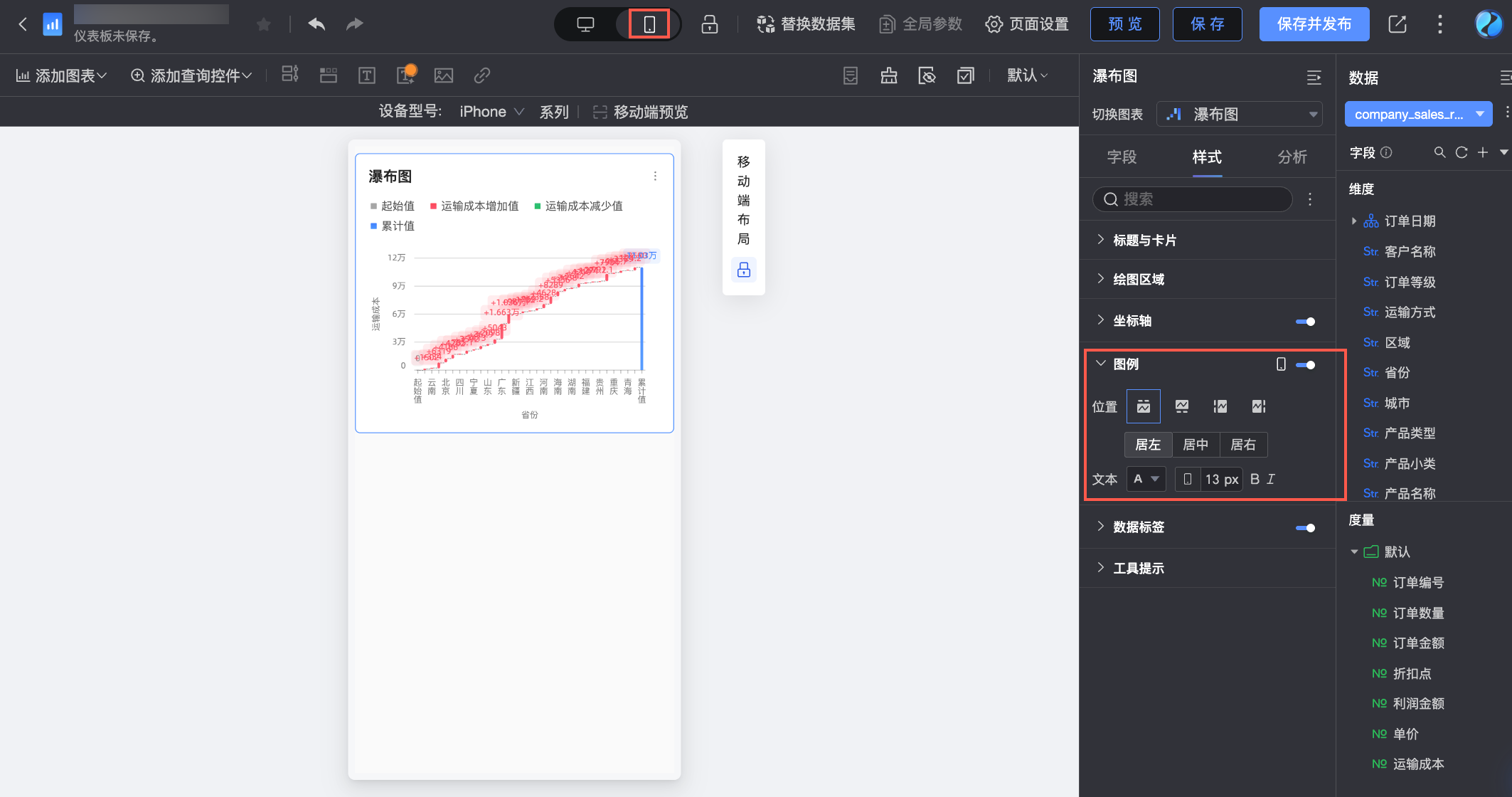

移動端圖例配置	PC端和移動端的圖例設定相互獨立，您可以通過儀表板編輯頁面頂部的PC端/移動端切換按鈕（）進入移動端編輯檢視，為移動端單獨設定適配的圖例，支援自訂移動端圖例的位置及文本樣式。

資料標籤

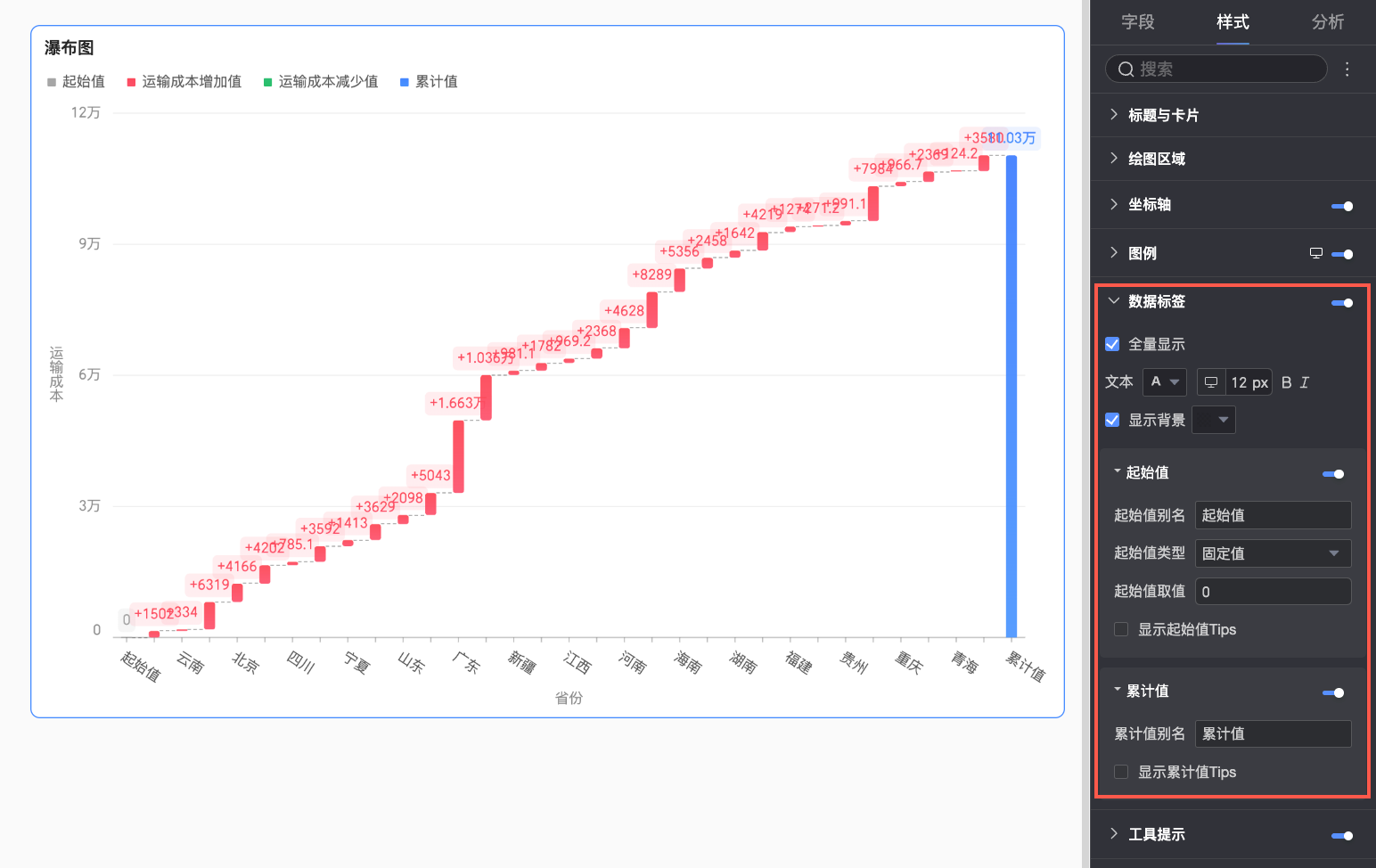

在資料標籤中，設定是否顯示資料標籤以及標籤樣式。

圖表配置項	配置項說明
全量顯示	設定是否全量顯示資料標籤。
文本	設定標籤文本樣式。
顯示背景	設定是否顯示資料標籤的背景，勾選後可支援自訂標籤背景的顏色。

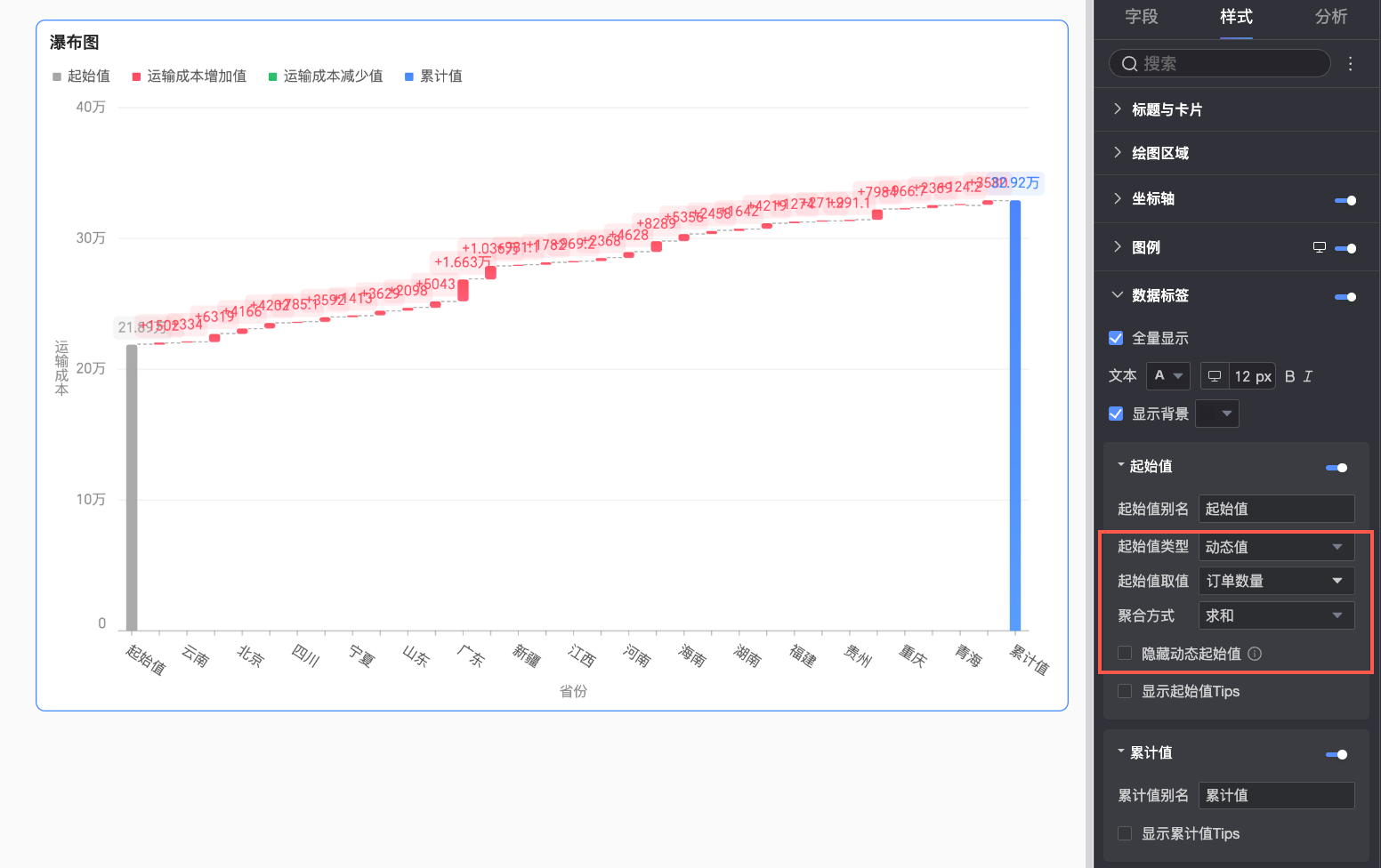

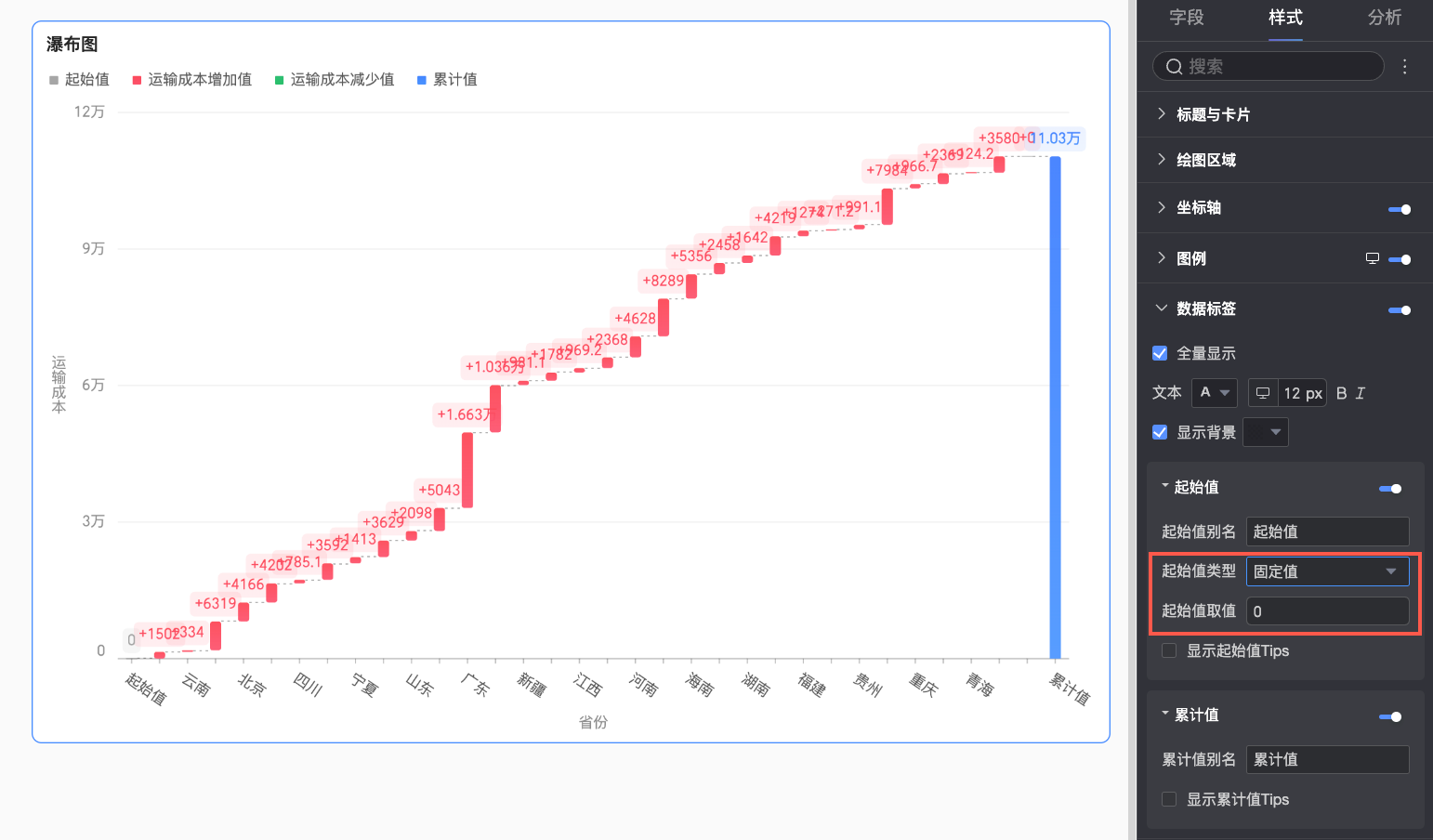

起始值	設定是否顯示起始值標籤，您可以在顯示起始值的前提下進行以下資訊配置。起始值別名：起始值的名稱預設顯示為“起始值”，您可以根據實際業務意義自訂修改名稱，使其更符合業務語境。例如：年初餘額、初始成本等。起始實值型別：設定起始值的取實值型別，支援選擇固定值或動態值。當選擇為固定值時，表示將採用一個固定不變的數值作為起點，適用於起始值固定的情境。您需要在起始值取值輸入框中，按需手動輸入數值。當選擇為動態值時，表示將根據當前圖表所用資料集中的度量欄位值，動態更新起始值，適用於需要根據時間及業務狀況自動調整起始值的情境。您需要：在起始值取值下拉式清單中，選擇作為資料來源的度量欄位。在彙總方式中，為該欄位選擇合適的匯總方法，以定義當欄位下存在多行資料時如何彙總為單一的起始數值。在隱藏動態起始值複選框中，選擇是否在圖表中隱藏起始值。選中後，動態起始值依舊生效但不會展示在圖表內。顯示起始值Tips：設定是否以Tips的形式顯示起始值，使起始值在圖表中更清晰可見。
累計值	設定累計值的標籤樣式，支援自訂累計值別名，以及是否顯示累計值Tips。

工具提示

在工具提示中，點擊表徵圖即可開啟工具提示，並設定工具提示的樣式。

圖表配置項	配置項說明
背景色	設定工具提示框的背景填充色。
文本	設定工具提示框中文本的樣式，支援設定字型顏色、大小、粗細及是否傾斜。

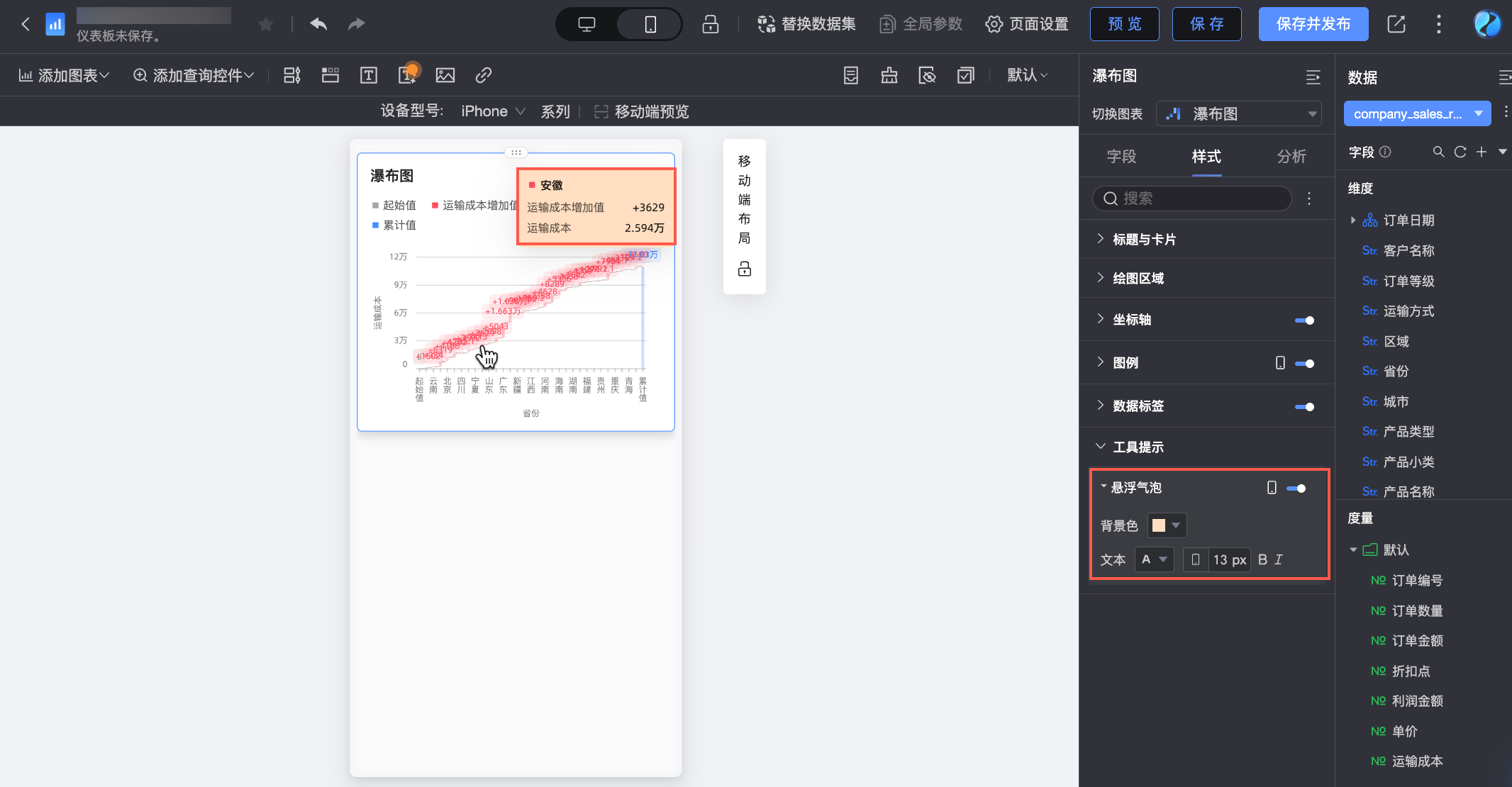

移動端工具提示	PC端和移動端的工具提示開關相互獨立，您可以通過儀表板編輯頁面頂部的PC端/移動端切換按鈕（）進入移動端編輯檢視，編輯移動端的工具提示。其中，字型大小支援PC端和移動端分別設定，其餘的樣式為統一配置。

圖表分析配置

配置項	名稱	說明
資料互動	切入	當您已在欄位面板設定完成切入欄位時，可以在此處設定切入層級行展示樣式。
	聯動	當需要分析的資料存在於不同的圖表，您可以通過圖表聯動，把多個圖表關聯起來，形成聯動進行資料分析。具體設定請參見聯動。
	跳轉	當需要分析的資料存在於多個儀表板時，您可以通過儀表板跳轉，把多個儀表板關聯起來，進行資料分析。跳轉包含參數跳轉和外部連結兩種方式。具體設定方法請參見跳轉。

後續步驟

當其他人需要查看儀表板時，您可以分享儀表板給特定的人，請參見分享儀表板。
當您需要製作複雜的帶導覽功能表，用於專題類分析時，可以將建立好的儀表板整合到資料門戶，請參見建立PC端資料門戶。
