Quick BI：樓宇熱力圖

前提條件

• 已建立儀表板，請參見建立儀表板。

• 重要

  已自訂圖片底圖並完成資料集匹配，請參見自訂圖片底圖。

圖表概述

使用情境

統計線下場館人流熱力，指導場館設計，展台、商品布局擺放，多使用者大型展廳、展會、園區、大型商超的人流分布統計等。

優勢簡介

視覺效果：支援展示多個樓層、場館的熱力資料，支援樓層間切換；同時，可切換查看單點資料或當日累計資料。

效果圖樣本

建立圖表

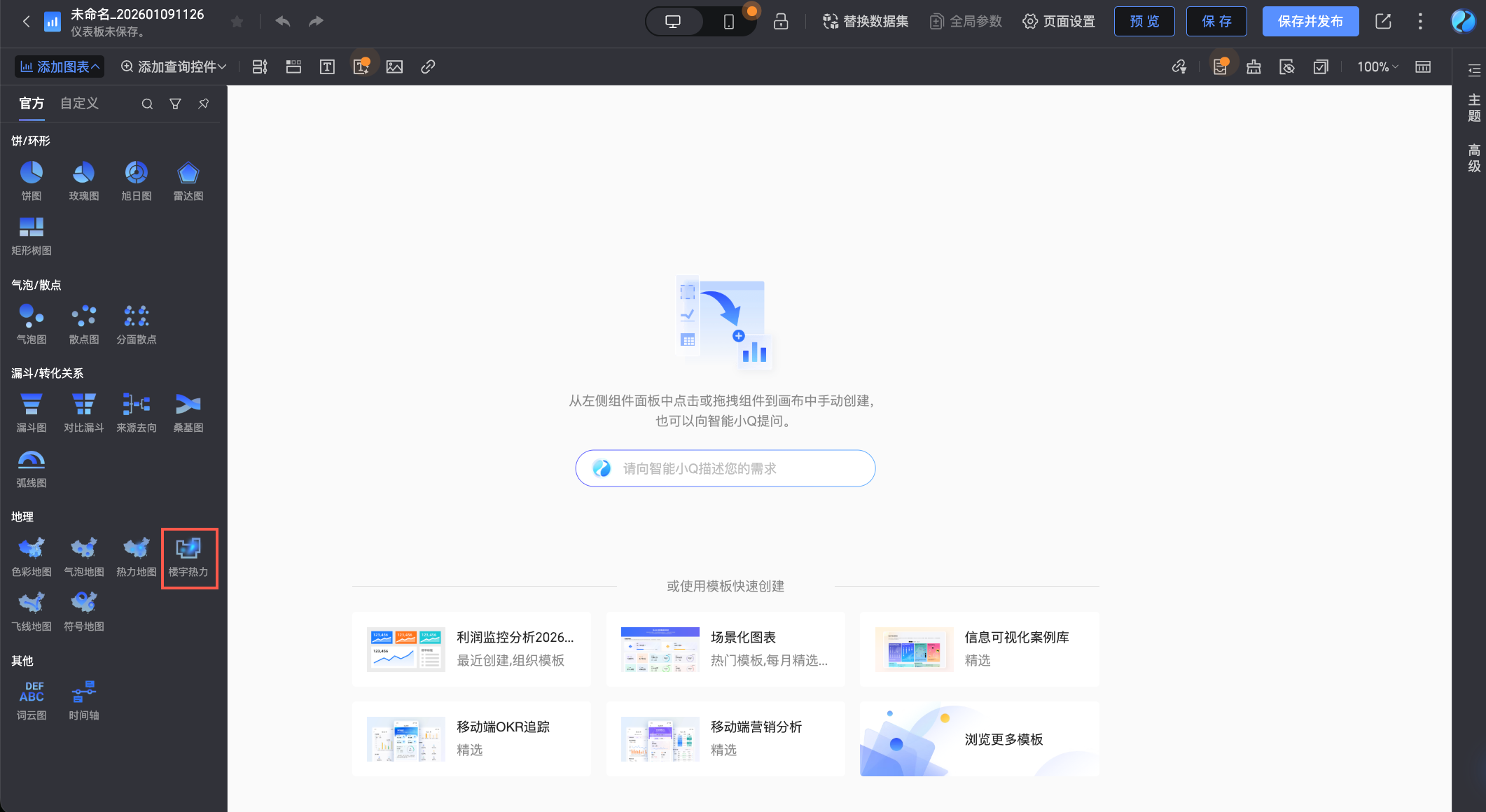

1. 在儀表板編輯介面，選擇樓宇熱力圖。



2. 選擇匹配好自訂圖片底圖的資料集，自訂圖片的操作請參見自訂圖片底圖。



圖表欄位配置

1. 在圖表右側的欄位頁簽，選擇需要的維度欄位和度量欄位。

   • 在座標資料/維度列表中，找到x和y欄位，雙擊或拖動座標資料/維度地區。

     說明

     僅支援自訂圖片類型的地理欄位。

   • 在維度列表中，找到樓層欄位，雙擊或拖動樓層/維度地區。

     說明

     請與資料中的樓層名稱，與自訂圖片底圖中的樓層名稱一一對應，否則將無法展示。

   • （可選）您可以在拖入維度欄位到地區位置標籤/維度地區，用於放置地區節點位置資料。

   • 在度量列表中，找到人流量欄位，雙擊或拖動至熱力深度/度量地區。

   • 找到時間區間(minute)欄位，雙擊或拖動至時間周期/時間地區。

     說明

     只支援拖入【分鐘】類型日期欄位。

   • （可選）如需要工具提示，可將相應欄位拖入到工具提示/度量地區，最多支援拖入5個欄位。

2. （可選）你可以根據業務需求設定過濾器，篩選出需要的資料。

3. 單擊更新，系統自動更新圖表。更新後的圖表顯示如下。



圖表樣式配置

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。

• 在地理地區中，設定顯示範圍為自動或自訂。

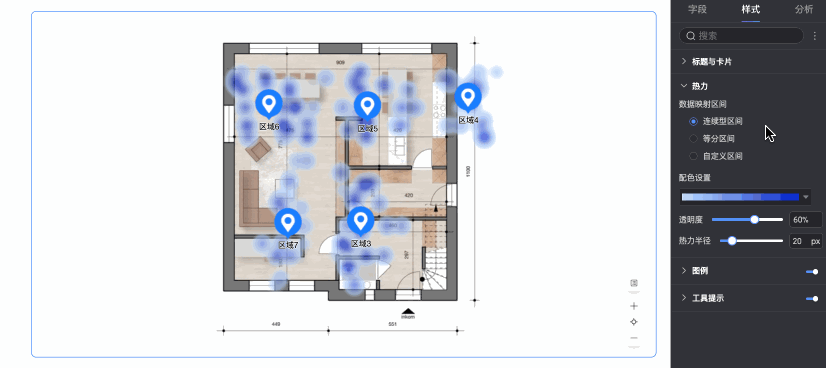

• 在熱力地區，配置資料對應區間、顏色設定、透明度和熱力半徑。



  配置項	說明
  資料對應區間	支援設定連續型區間、等分區間、自訂區間。
  顏色設定	支援設定序列漸層、分離漸層及自訂。
  透明度	支援設定0%-100%。
  熱力半徑	支援設定5px-100px。

• 在圖例地區，勾選是否顯示圖例並設定圖例位置、背景色、文本樣式和是否預設展開。

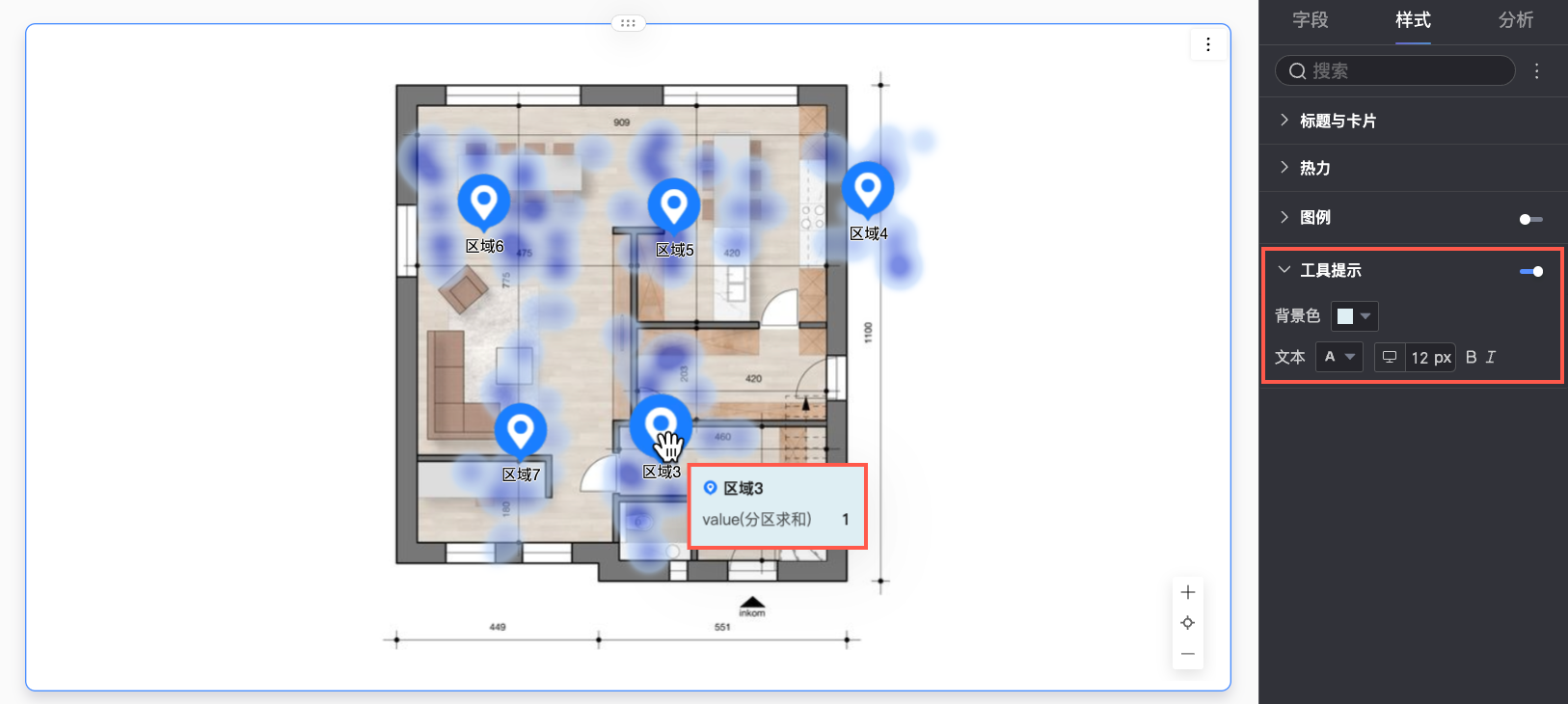

• 在工具提示地區，選擇是否開啟工具提示，並組態工具提示的背景色和文字格式設定。

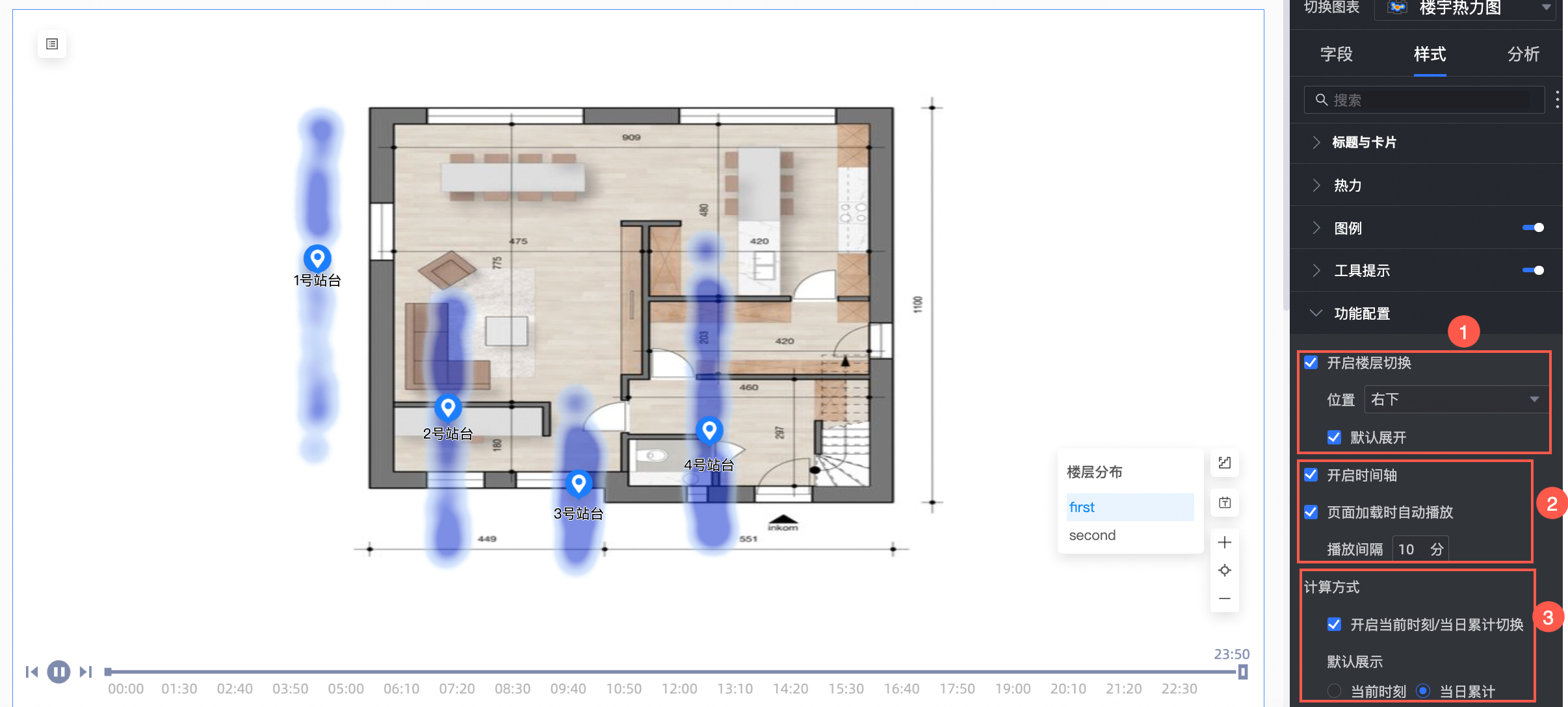

• 在功能配置地區，進行以下配置。



  配置項	說明
  ①開啟樓層切換	勾選後可以進行樓層切換。 支援設定位置為左上、左下、右上、右下。 支援設定是否預設展開。
  ②開啟時間軸和頁面載入自動播放	開啟時間軸：勾選後顯示時間軸。 說明 當配置了時間欄位時，會出現該配置項，預設開啟。 頁面載入自動播放：勾選後配置頁面自動播放的播放間隔。 說明 勾選開啟時間軸後支援配置頁面載入自動播放。 播放間隔以分鐘為單位，最小值為1分鐘，最大值為60分鐘。
  ③計算方式	勾選開啟當前時刻/當日累計切換後，右上方會有當前時刻和當日累計的顯示，您可以選擇預設展示其中一個。 當前時刻：取時間軸最新一個節點資料。 當日累計：取當前傳回的所有值的摘要資料。
