如何為組合圖添加資料並配置樣式(儀表板) - Quick BI

組合圖支援雙軸展示不同量級資料，可以在單座標軸下同時展示常規線圖、柱圖和面積圖組合，也支援展示堆積混合和百分比堆積的複雜情境。例如可以展示不同專案間的變化趨勢。本文為您介紹如何為組合圖添加資料並配置樣式。

前提條件

已建立儀表板，請參見建立儀表板。

圖表概述

使用情境
- 趨勢類組件可以顯示隨時間（根據常用比例設定）而變化的連續資料，因此非常適用於顯示在相等時間間隔下資料的趨勢。
- 在面積圖中，可以得出資料隨時間變化的結論，例如資料隨時間遞增、資料隨時間遞減、資料是否呈現周期性變化、資料稱指數性增長等。
優勢簡介
- 計算能力：一鍵配置同環比、累計計算，智能輔助線、趨勢線。
- 視覺效果：支援線圖、面積圖、堆積面積、百分比堆積效果，可顯示標籤、圖例、縮減軸等配置。
- 資料對比標註能力：支援對資料進行同期對比、並進行數值標註
效果圖樣本

使用限制

組合圖由主值軸/度量、副值軸/度量、類別軸/維度和顏色圖例/維度組成：

主值軸和副值軸由資料的度量決定，至少選擇1個度量。例如訂單金額和利潤金額。
類別軸由資料的維度決定，至少選擇1個維度。例如訂單日期（year）。
顏色圖例由資料的維度決定，最多選擇1個維度。例如運輸方式。
說明
當主值軸上或副值軸上選擇1個度量欄位時，才可以啟用顏色圖例。

圖表資料配置

在資料標籤，選擇需要的維度欄位和度量欄位：
- 在度量列表中，找到訂單金額，雙擊或拖拽至主值軸/度量地區。
- 在度量列表中，找到利潤金額，雙擊或拖拽至副值軸/度量地區。
- 在維度列表中，找到訂單日期（year），雙擊或拖拽至類別軸/維度地區。
單擊更新，系統自動更新圖表。
（可選）當您只需查看城市中某幾個城市的資料，可以設定過濾器，篩選出需要的資料。
自動重新整理
設定該選項後，系統自動重新整理圖表資料。例如，選中該選項並設定時間長度為5，單位選擇分。則每間隔5分鐘，系統自動重新整理該圖表。

圖表樣式配置

您可以在圖表設計的欄位頁簽，更改圖表樣式。
本例中，將副值軸/度量的利潤金額呈現方式選擇為線。
您也可以將滑鼠懸浮至常規上，更改圖表的堆積方式。

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。

您可以在配置區頂部的搜尋方塊中輸入關鍵字快速尋找配置項進行配置。同時單擊右側圖表支援操作展開/收合全部類別。


繪圖區域

在繪圖區域中，設定組合圖樣式。


圖表配置項	配置項說明
配色設定	您可以為組合圖設定配色。
圖表展示方向	支援選擇圖表展示方向為水平或垂直。
圖表對齊	圖表展示方向為垂直時，您可以設定圖表對齊為靠左對齊或靠右對齊。

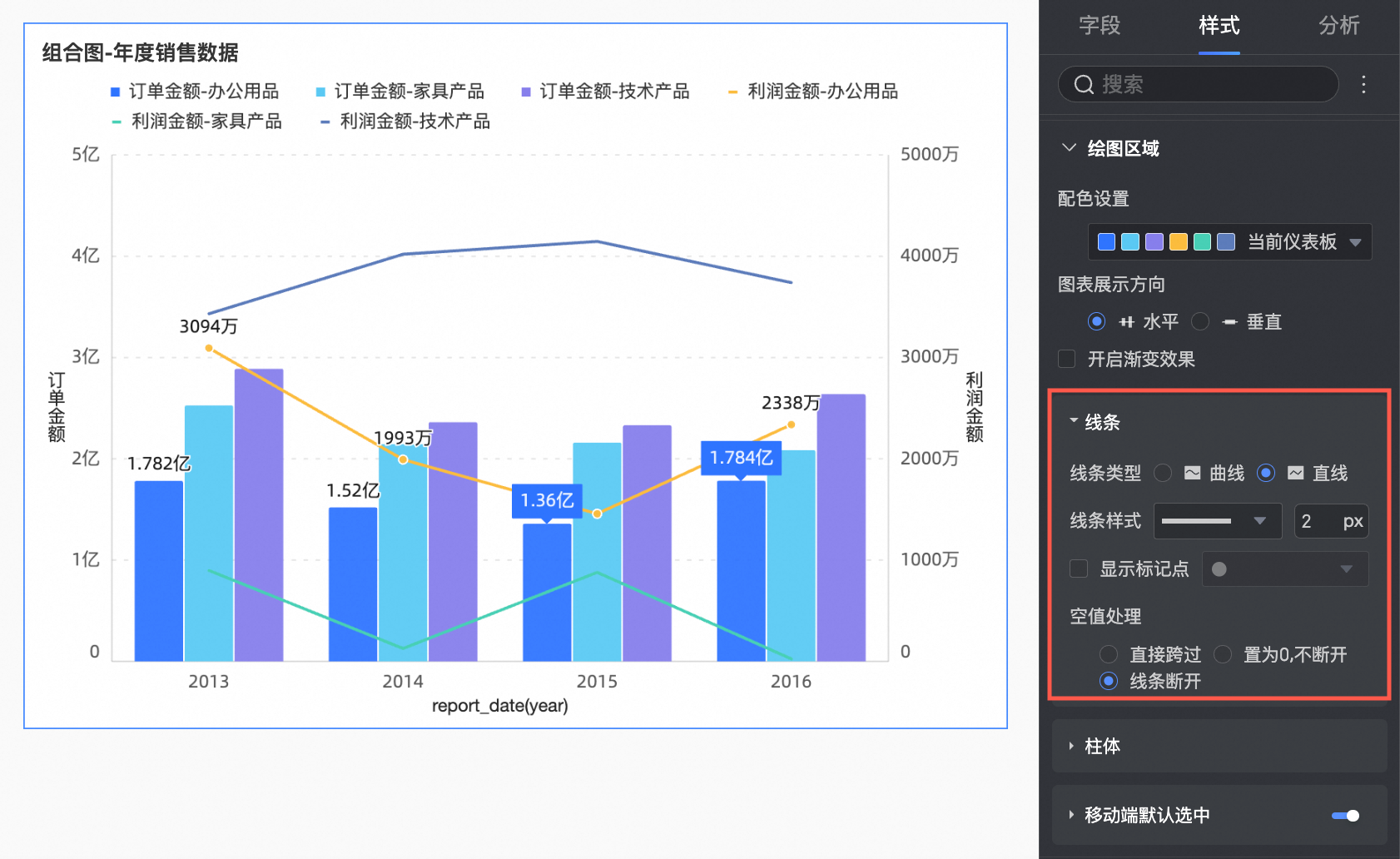

線條	您可以配置線條的樣式，支援選擇線條類型為曲線或直線，配置線條的線型及粗細，選擇是否顯示標記點以及標記點的樣式，空值處理方式。
柱體	您可以設定柱體的寬度。
移動端預設選中	設定選中後，預設選中項支援選擇全域最後一個維值或指定系列最後一個維值。

座標軸

在座標軸中，設定座標軸樣式，預設選中顯示座標軸。

您可以勾選顯示雙Y軸，僅當添加的度量個數≥2個時，設定的雙Y軸才生效。選中該選項，則在座標軸地區會出現右Y軸。


名稱	配置項	說明
X軸	顯示X軸	設定是否顯示X軸。
	顯示標題和單位	設定X座標軸上是否顯示軸標題和單位。
	顯示軸標籤	設定X軸上是否顯示標籤，以及軸標籤顯示規則、文本樣式。
	展示內容	設定展示內容為部分或全部維度。
	顯示刻度標記	設定X軸上是否顯示刻度標記。
	顯示座標軸	設定是否顯示X軸，包括線型、線寬和顏色。
	顯示網格線	設定X軸上是否顯示網格線，包括線型、線寬和顏色。
左Y軸	Y軸刻度翻轉	您可以設定翻轉Y軸刻度值。
	顯示左Y軸	設定是否顯示左Y軸。
	顯示標題和單位	設定是否顯示軸標題和單位。
	顯示軸標籤	設定左Y軸上是否顯示標籤及軸標籤顯示格式設定。
	顯示刻度標記	設定左Y軸上是否顯示刻度標記。
	顯示座標軸	設定是否顯示左Y軸，包括線型、線寬和顏色。
	顯示網格線	設定左Y軸上是否顯示網格線，包括線型、線寬和顏色。
	軸值範圍與間隔	支援自動與手動設定左Y軸標籤與刻度範圍的最大值/最小值。支援設定自訂間隔按步長或按等分數量。

說明

僅當選中顯示雙Y軸時，需要配置右Y軸，參數配置同左Y軸。

圖例

在圖例中，點擊表徵圖即可開啟圖表圖例，並設定圖例樣式。

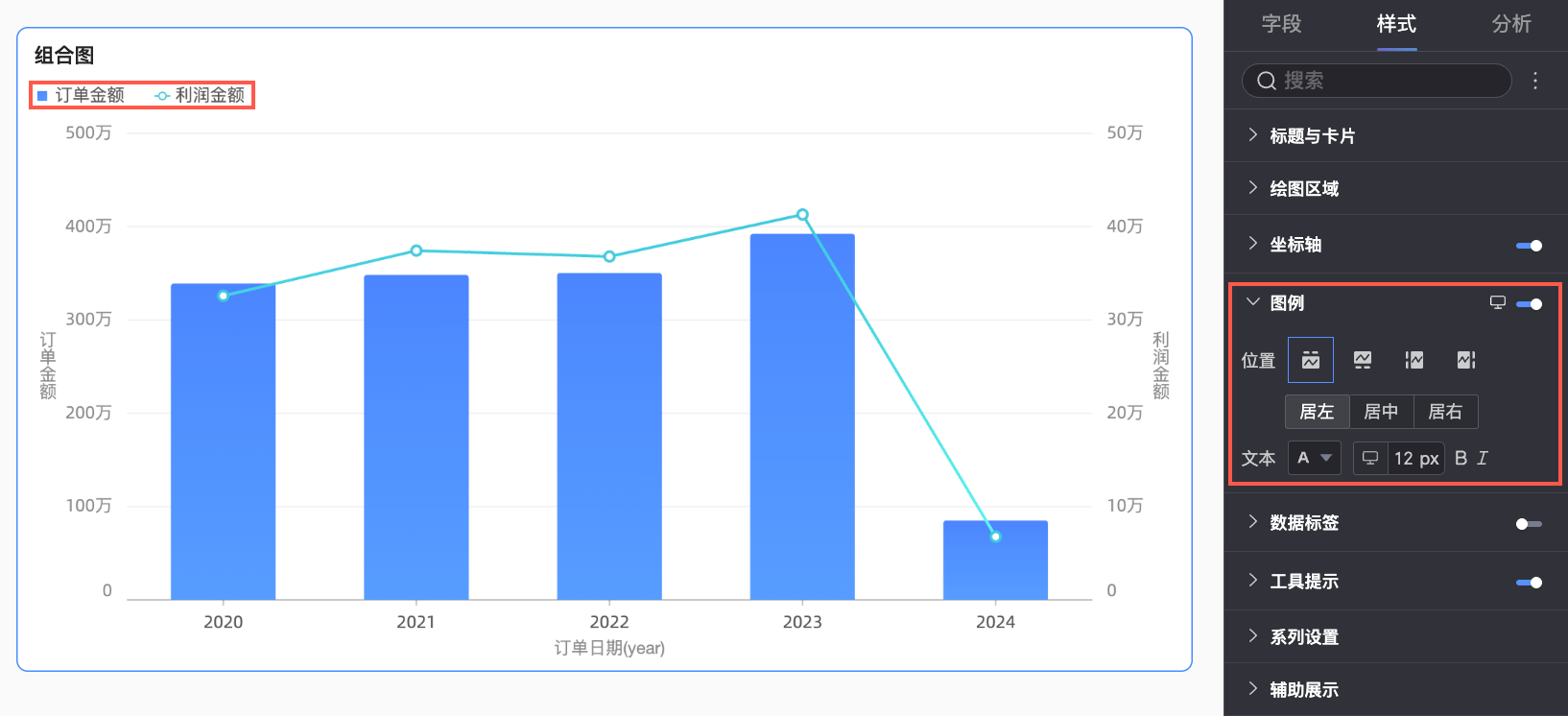

PC端配置

圖表配置項

配置項說明

位置

設定PC端圖例的顯示位置及對齊。

當顯示位置選擇為上、下時：支援選擇居左、置中以及居右的對齊。
當顯示位置選擇為左、右時：支援選擇頂部、置中、底部的對齊。此時您還可以進一步設定圖例與圖表資料內容間的距離。

文本

設定PC端圖例的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。

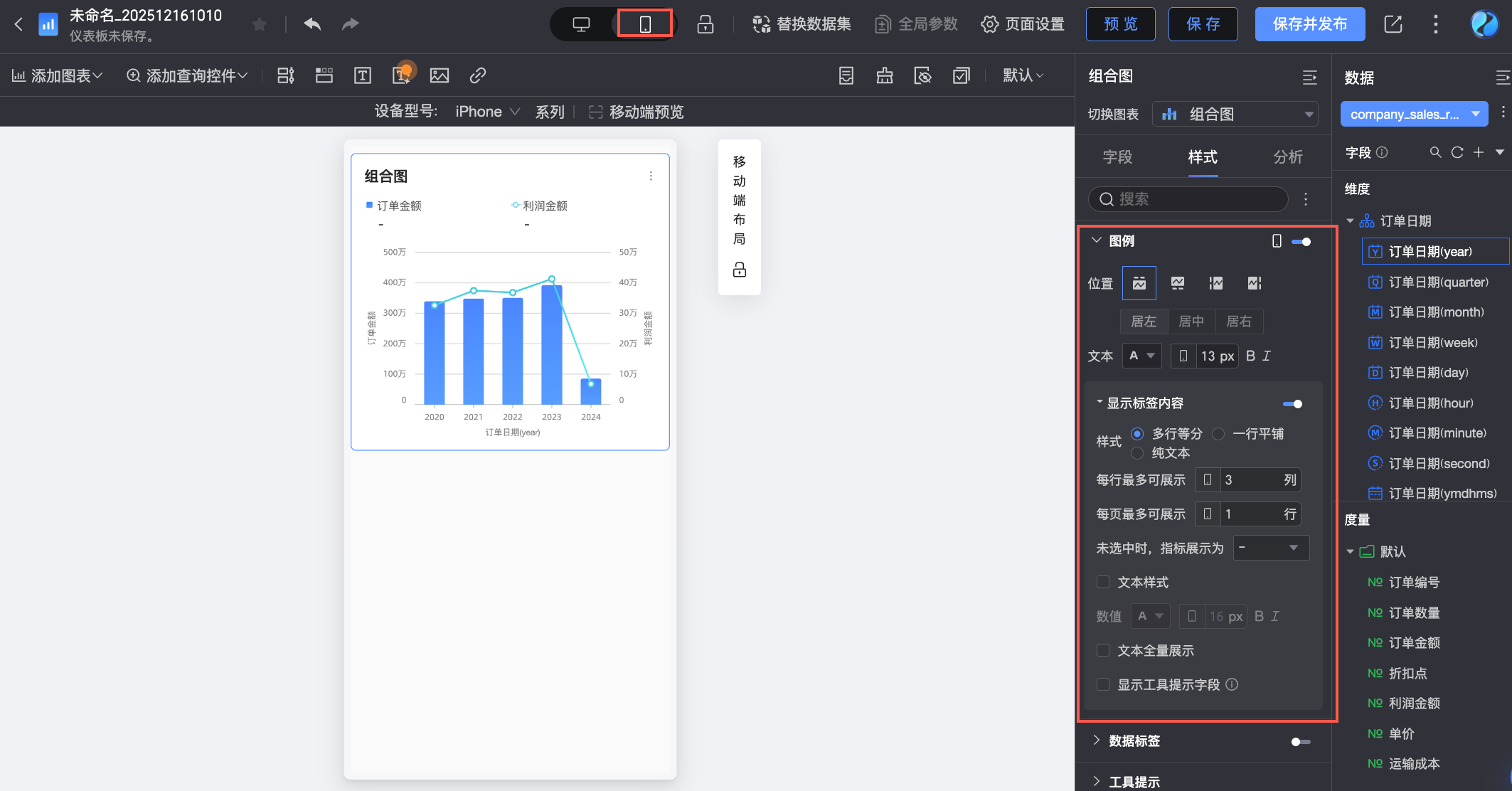

移動端配置

圖表配置項		配置項說明
位置		設定移動端圖例的顯示位置及對齊。當顯示位置選擇為上、下時：支援選擇居左、置中以及居右的對齊。當顯示位置選擇為左、右時：支援選擇頂部、置中、底部的對齊。此時您還可以進一步設定圖例與圖表內容間的距離。說明當位置選擇為上時，可開啟圖例下標籤，開啟後不支援自訂對齊。
文本		設定移動端圖例中，度量名稱的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。

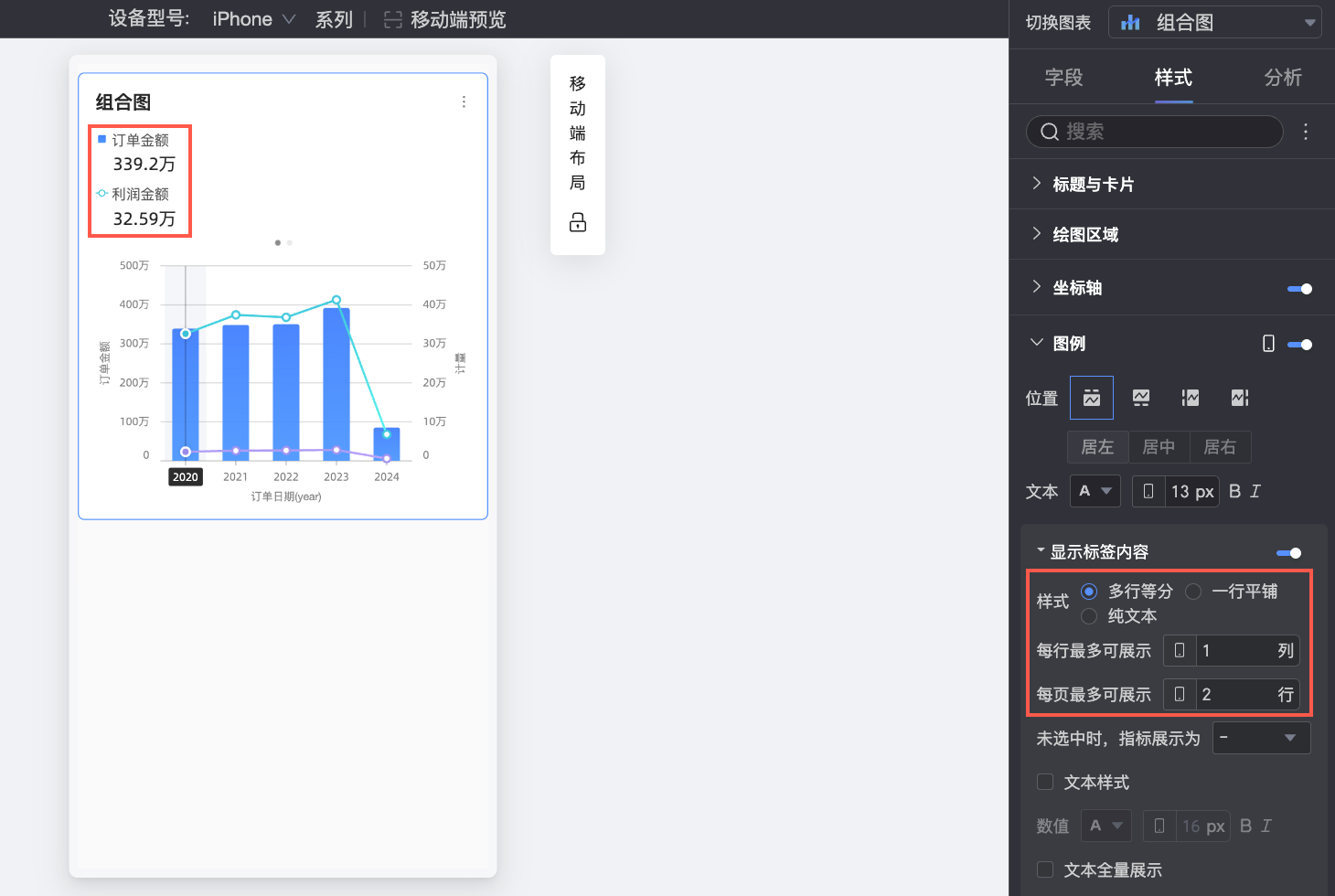

顯示標籤內容當位置選擇為上，點擊表徵圖可開啟圖例下標籤	樣式	設定圖例下標籤文本的排版方式，支援選擇以下方式。多行等分：根據每行最多可展示中填入的列數，及每頁最多可展示中填入的行數，自動等分排欄標籤。一行平鋪：所有標籤內容在同一行顯示。純文字：無表徵圖僅展示文字內容，且文字顏色將跟隨對應度量在圖表中的線條顏色。
	未選中時，指標展示為	當樣式選擇為多行等分、一行平鋪時，您可以進一步設定當報表查看者未選中圖例時，如何處理其指標展示方式。支援選擇顯示為“-”或顯示空。
	文本樣式	當樣式選擇為多行等分、一行平鋪時，可進一步設定數值文本的樣式。
	文本全量展示	當樣式選擇為多行等分、一行平鋪時，可能會遇到度量名稱過長而被隱藏的情況，此時如果您仍需要顯示完整的度量名稱，可勾選文本全量展示。
	顯示工具提示欄位	勾選後，您在欄位面板工具提示/度量中配置的欄位將會在圖例地區顯示。說明按維值拆分的情境（即顏色圖例為維度）不支援展示工具提示欄位。

資料標籤

在資料標籤中，設定是否顯示資料標籤以及標籤樣式。


圖表配置項	配置項說明
全量顯示	設定是否全量顯示資料標籤。
文本	設定標籤文本樣式。

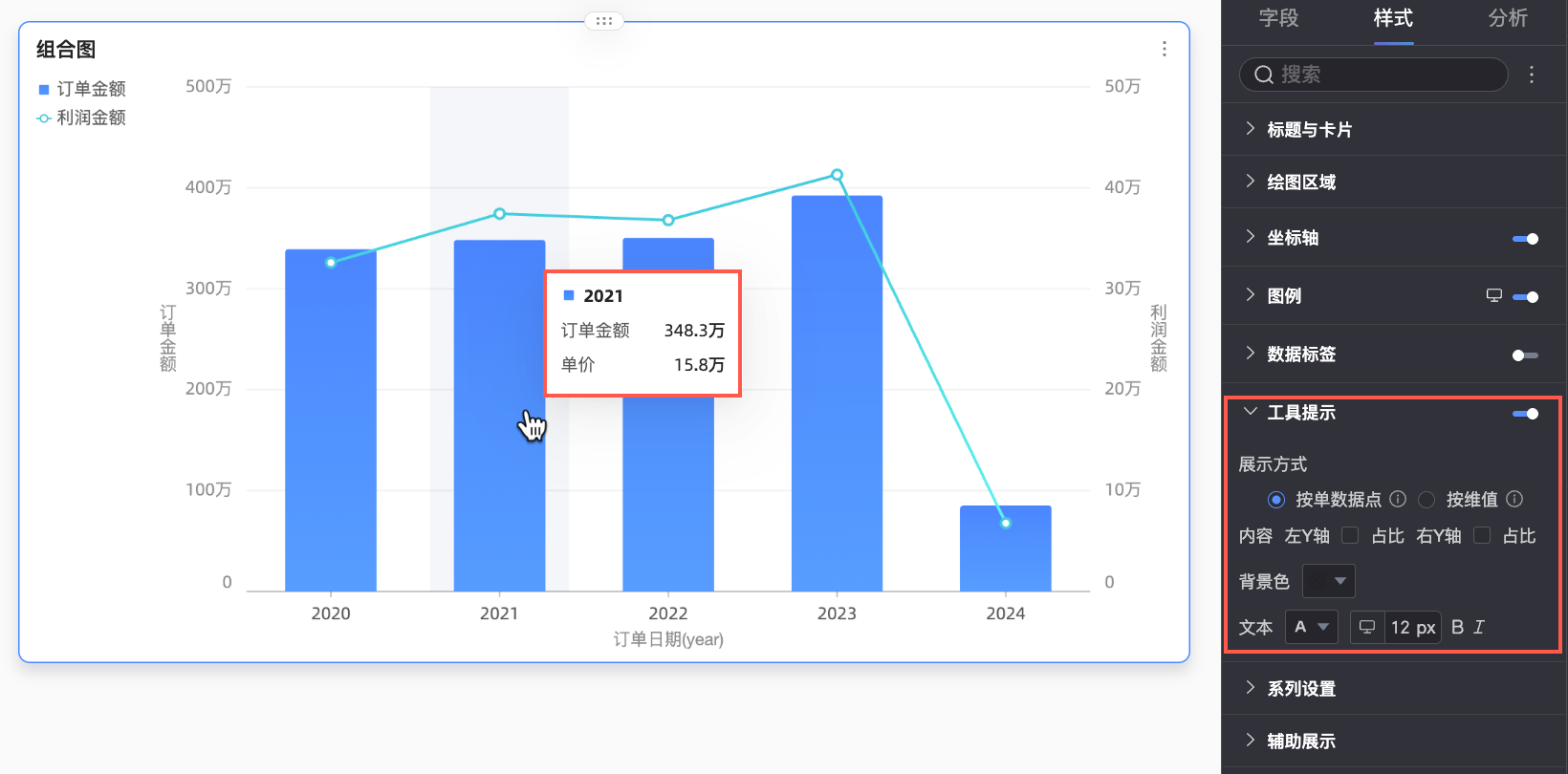

工具提示

在工具提示中，點擊表徵圖即可開啟工具提示，並設定工具提示方式。

PC端配置

圖表配置項	配置項說明
展示方式	設定提示資訊展示方式，支援按單資料點、按維值兩種方式。
內容	選擇工具提示中展示的資料內容。不同配置條件下可選的展示內容不同：當展示方式為按單資料點時，支援佔比；當展示方式為按維值時，支援總計和佔比。佔比：當前維度下，某一資料點佔總數的百分比。例如：辦公用品中，利潤金額佔總收入的百分比。總計：當前維度下，所有度量的總和值。例如：2025年，各地區銷售額的總和值。說明當副值軸/度量拖入欄位時，您可以分別設定左Y軸和右Y軸的內容。
背景色	設定工具提示框的背景填充色。
文本	設定工具提示框中文本的樣式，支援設定字型顏色、大小、粗細及是否傾斜。

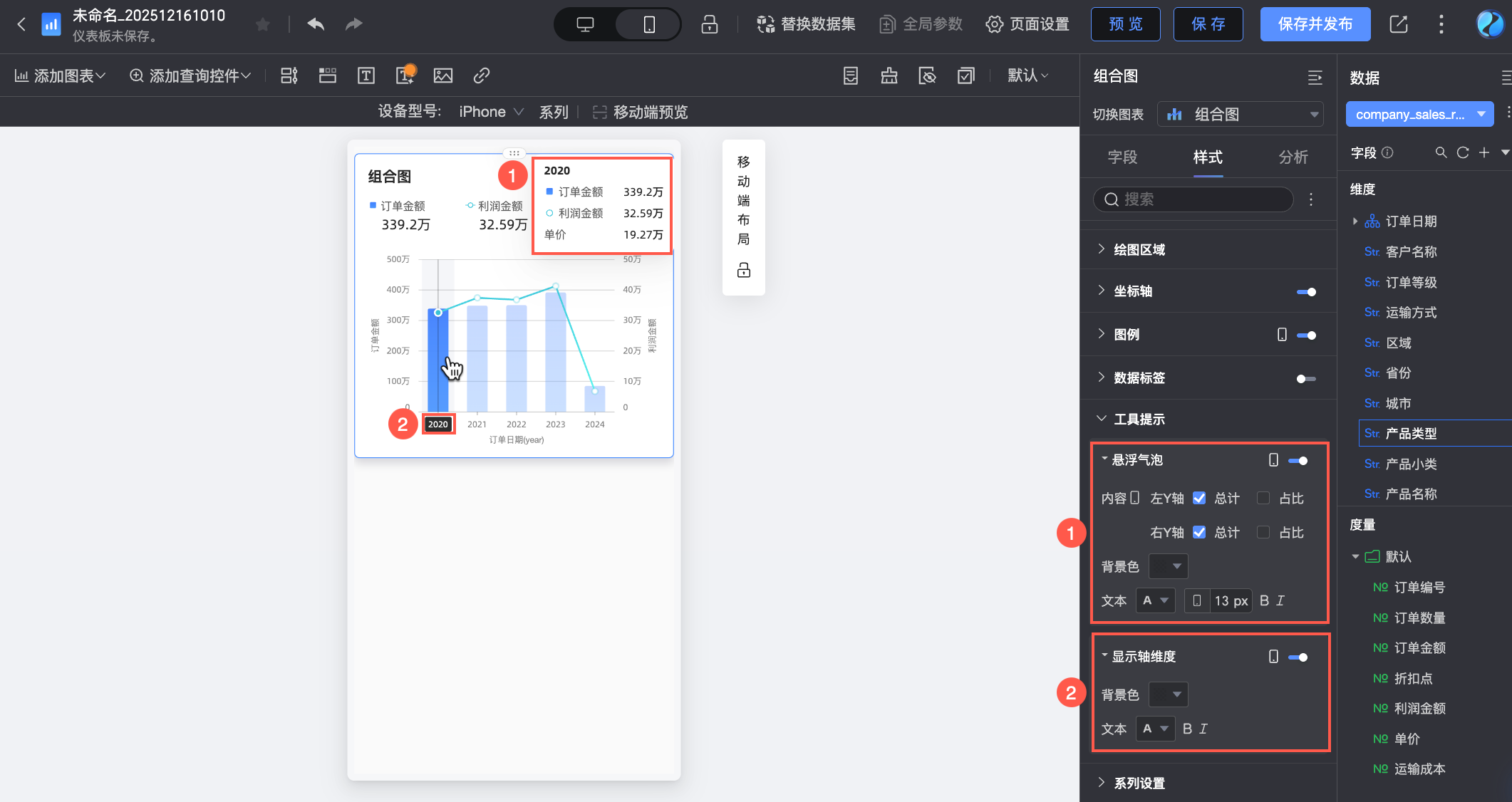

移動端配置

圖表配置項		配置說明
懸浮氣泡點擊表徵圖即可開啟懸浮氣泡顯示（①）	內容	設定懸浮氣泡中展示的資料內容，支援選擇佔比、總計。說明當副值軸/度量拖入欄位時，您可以分別設定左Y軸和右Y軸的內容。佔比：當前維度下，某一資料點佔總數的百分比。例如：辦公用品中，利潤金額佔總收入的百分比。總計：當前維度下，所有度量的總和值。例如：2025年，各地區銷售額的總和值。
	背景色	設定懸浮氣泡的背景填充色。
	文本	設定懸浮氣泡中的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。
顯示軸維度點擊表徵圖即可開啟軸維度顯示（②）	背景色	設定軸維度標籤的背景填充色。
顯示軸維度點擊表徵圖即可開啟軸維度顯示（②）	文本	設定軸維度標籤的文本樣式，支援設定字型顏色、粗細及是否傾斜。

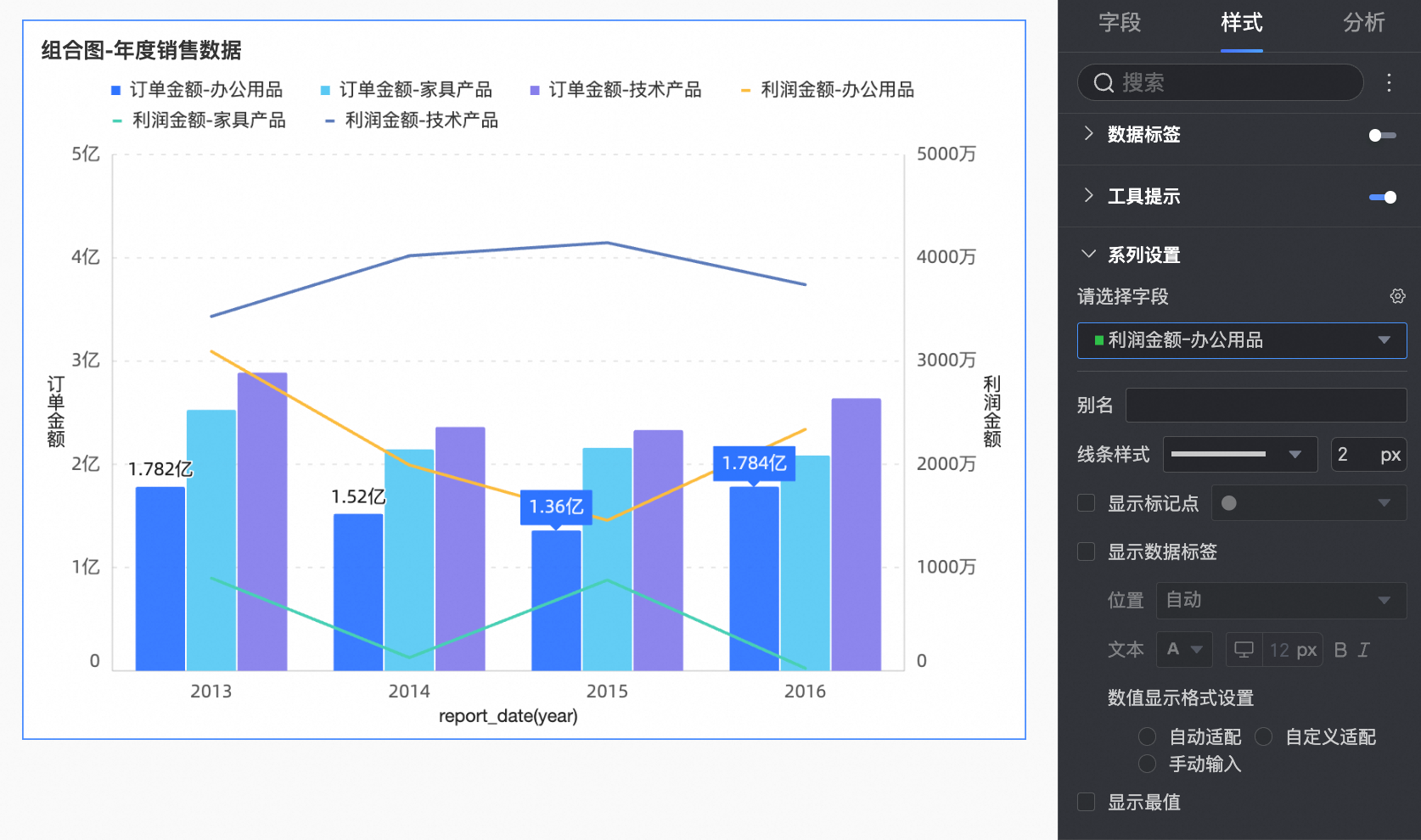

系列設定

在系列設定中，設定系列樣式。

說明

僅當欄位配置面板中啟用了顏色圖例/維度時，才需要在系列設定中設定別名和數值顯示格式設定。

圖表配置項	配置項說明
請選擇系欄位	根據業務情境選擇維度或度量項。
別名	設定貼合實際業務情境的欄位名稱。該項僅當配置了顏色圖例/維度時，才支援配置。
線條樣式	設定圖表中線條的線型及粗細。說明堆積與百分比堆積不支援該功能。
顯示標記點	設定是否顯示圖表中線條的標記點，支援設定標記點顯示為圓、空心圓、菱形和空心菱形。說明堆積與百分比堆積不支援該功能。
顯示資料標籤	選擇是否顯示資料標籤，並設定標籤顏色、位置。
數值顯示格式設定	在選擇顯示資料標籤的前提下，支援配置資料標籤中數值的顯示格式。您可以選擇自動適配、自訂適配及手動輸入三種格式。該項僅當配置了顏色圖例/維度時，才支援配置。
顯示最值	顯示組合圖上最大值和最小值的標籤。說明堆積與百分比堆積不支援該功能。

輔助展示

當圖表軸上資料量多且密集，導致當前容器大小無法完整展示所有資料時，您可以點擊表徵圖開啟圖表視圖控制項，在保證資料完整性和可讀性前提下，使報表查看者能通過滑動的方式動態調整圖表可視範圍，給予使用者自由操作的體驗。

支援通過以下兩種控制項類型來控製圖表軸上的可檢視區範圍：縮減軸、捲軸。

圖表配置項

配置項說明

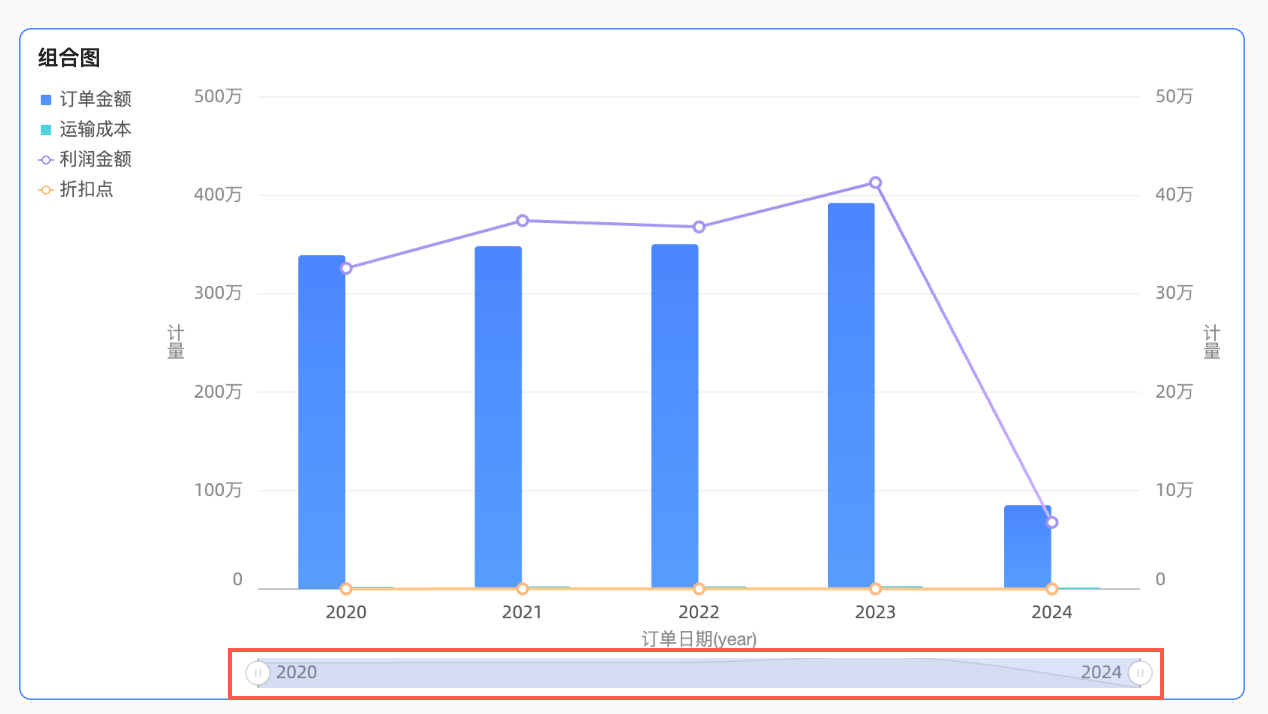

縮減軸

選中縮減軸後，將在圖表底部顯示一條簡化版的全量資料趨勢圖（即縮減軸），報表查看者可通過拖動選區來快速探索全部資料或聚焦特定範圍內的資料。縮減軸是絕對座標，即：縮減軸選定的區間直接對應實際軸的固定資料條數，適用於對比分析情境，或需直接定位的複雜情境。預設僅資料量超過圖表容器可展示寬度時，才會顯示縮減軸。如果您需要在圖表中始終顯示縮減軸，可勾選常駐顯示。勾選後，即使圖表資料未滿屏，縮減軸也會始終展示。

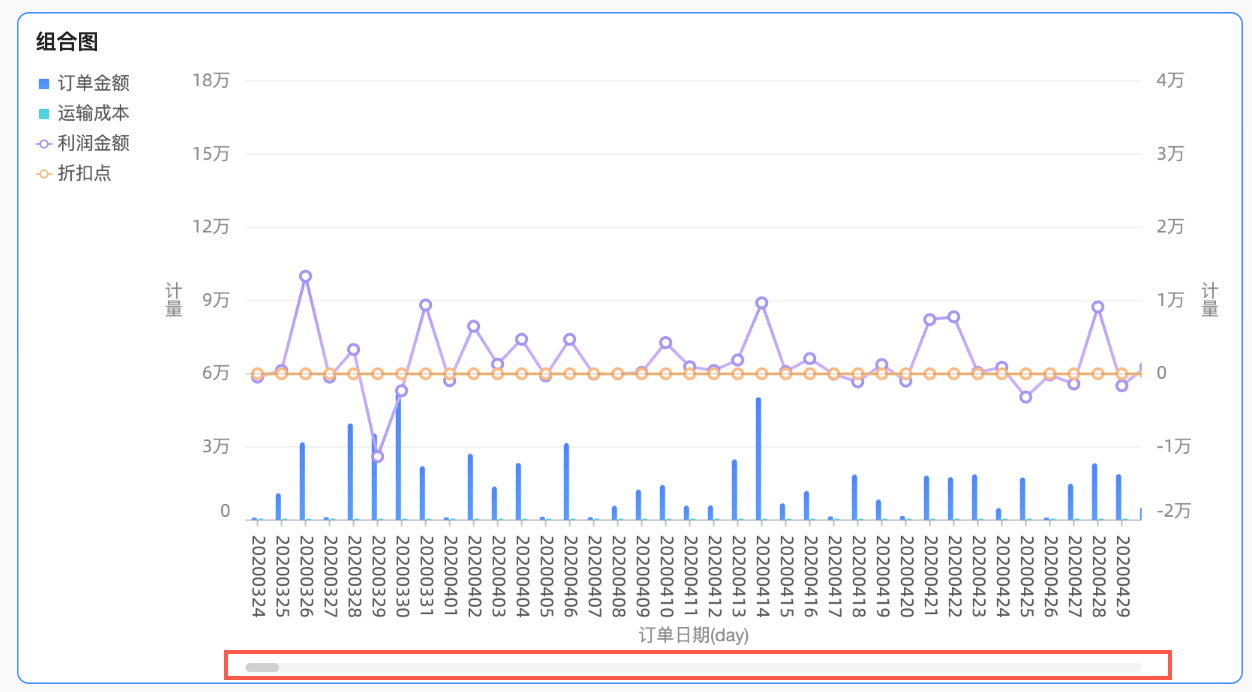

捲軸

選中捲軸後，將在圖表底部展示一條水平捲軸，報表查看者可以通過橫向拖動滑塊來左右行動裝置檢視視窗。捲軸是相對比例，即：滑塊長度和位置由可視視窗與總資料範圍的比例決定，適用於通用瀏覽情境。您可以進一步設定捲軸的最小類別寬度，從而限制圖表當前視窗內的資料量，以確保圖表內容在可視地區內清晰刻度、避免資料標籤重疊或資料點過度密集導致的視覺效果混亂。最小類別寬度預設為32px，取值範圍為16-100px。

設定最小類別寬度值後，當全量展示下圖表分配的實體類別寬度小於該值時，將顯示捲軸。啟用捲軸後，圖表項目及資料標籤將被約束在座標系的矩形地區內，超出部分（例如：標記點、資料標籤等）將自動截斷或調整位置以適配顯示。

說明

如果圖表未配置視覺控制項，在圖表尺寸過小時，系統會自動開啟視覺控制項，並選中縮減軸且顯示邏輯為僅資料量超過圖表容器可展示寬度時才會顯示。

圖表分析配置

配置項	名稱	說明
互動分析	切入	當您配置了圖表的切入功能時，可以對切入層級行的展示樣式進行配置。具體請參見切入。
	聯動	當需要分析的資料存在於不同的圖表，您可以通過圖表聯動，把多個圖表關聯起來，形成聯動進行資料分析。具體設定請參見聯動。
	跳轉	當需要分析的資料存在於多個儀表板時，您可以通過儀表板跳轉，把多個儀表板關聯起來，進行資料分析。跳轉包含參數跳轉和外部連結兩種方式。具體設定請參見跳轉。
分析預警	輔助線	通過輔助線可以查看當前度量值與輔助線設定值之間的差異。輔助線設定值分為固定值和計算值兩種。計算值包含平均值、最大值、最小值和中位元四類。具體設定請參見分析預警。
分析預警	趨勢線	通過趨勢線可以展示當前資料的整體發展趨勢。趨勢線分為智能推薦、線性、對數、指數、多項式、冪函數六種。具體設定請參見趨勢線。
標註	-	當圖表中的資料存在異常或需要重點關注時，支援使用顏色高亮、表徵圖、注釋或資料點的方式行標註，協助您識別異常並採取相應的行動。具體設定請參見標註。

後續步驟

當其他人需要查看儀表板時，您可以分享儀表板給特定的人，請參見發布儀表板。
當您需要製作複雜的帶導覽功能表，用於專題類分析時，可以將建立好的儀表板整合到資料門戶，請參見資料門戶。
