Quick BI：飛線地圖

使用限制

若From/維度、To/維度選擇地區名稱模式建立飛線地圖，則地圖由地區名稱/維度、飛線度量組成：

• 地區名稱由資料的維度決定，最多選擇1個維度，且維度必須為地理欄位。例如省份。

• 飛線顏色由資料的度量決定，最多選擇1個度量。例如訂單金額。

• 飛線粗細由資料的度量決定，最多選擇1個度量。例如訂單金額。

• 泡泡大小由資料的度量決定，至少選擇1個度量，最多選擇5個度量。例如運輸成本和訂單數量。

若From/維度、To/維度選擇經緯度模式建立飛線地圖，則地圖由經緯度/維度、位置標籤/維度、飛線度量組成：

• 經緯度由資料的維度決定，最多選擇1個經度欄位和1個緯度欄位。

• 位置標籤由資料的維度決定，支援字串、地理類型的維度，選填項。

• 飛線顏色由資料的度量決定，最多選擇1個度量。例如訂單金額。

• 飛線粗細由資料的度量決定，最多選擇1個度量。例如訂單金額。

• 泡泡大小由資料的度量決定，至少選擇1個度量，最多選擇5個度量。例如運輸成本和訂單數量。

前提條件

• 已建立儀表板，請參見建立儀表板。

• 已完成地理地區欄位的切換，請參見配置欄位。

  說明

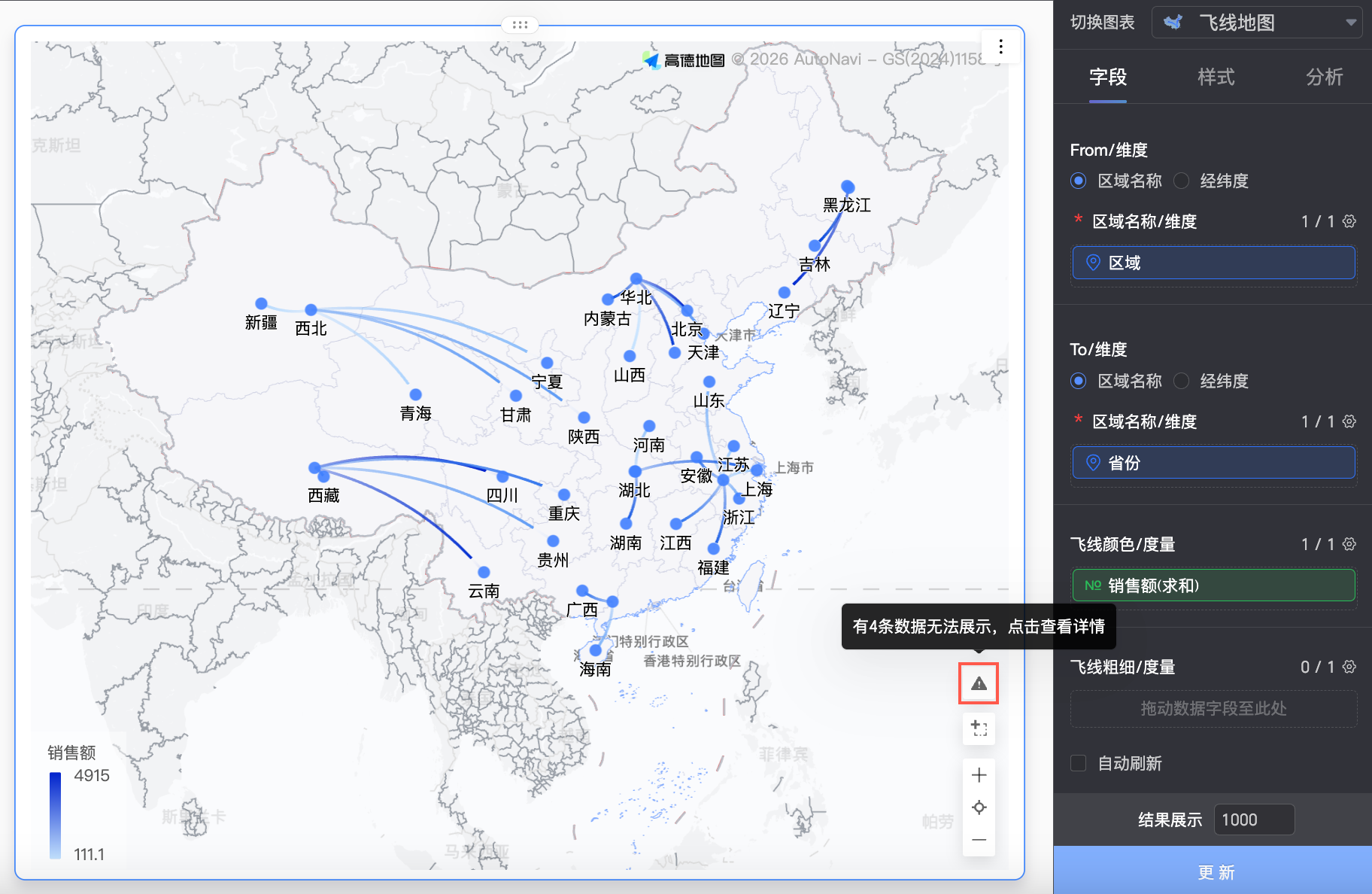

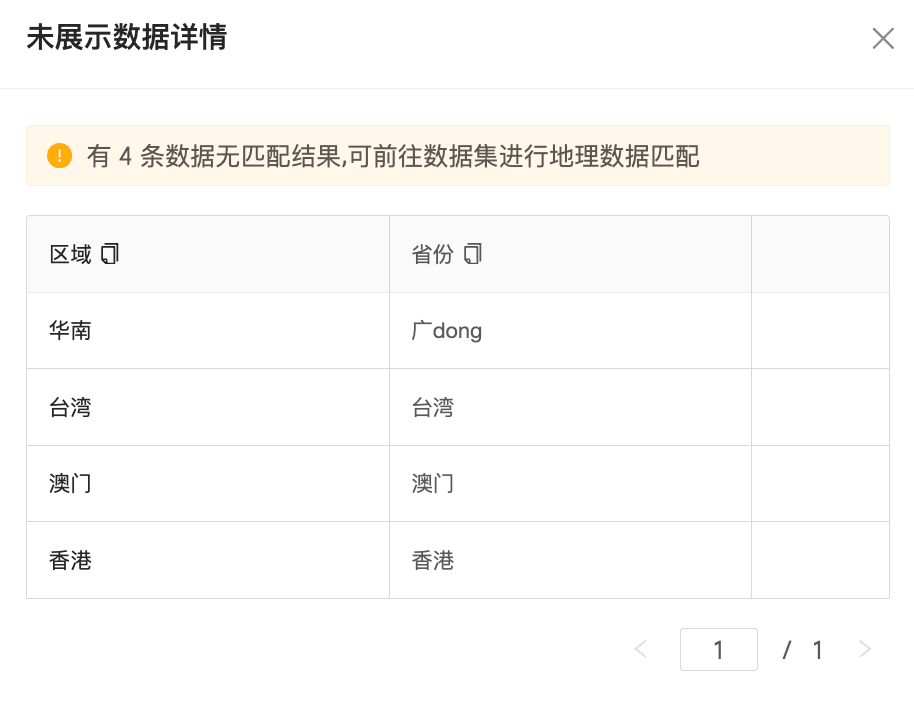

  假設圖表待添加的地理地區欄位為area，僅當顯示為紅框標識時，表示該欄位已切換為地理資訊。有關各地區詳細資料對照表請參見public-area-info .xlsx，該表格僅供地理地區匹配參考，不代表Quick BI政治立場。

圖表概述

使用情境

多用於空間分布的資料展示，適合帶有地理位置資訊的資料集展現，展現的通常是以某個地區為單位的匯總的連續資訊等。

優勢簡介

• 視覺效果：支援飛行樣式地圖。

• 互動操作：可圈選放大地圖，指標切換，組件內篩選。

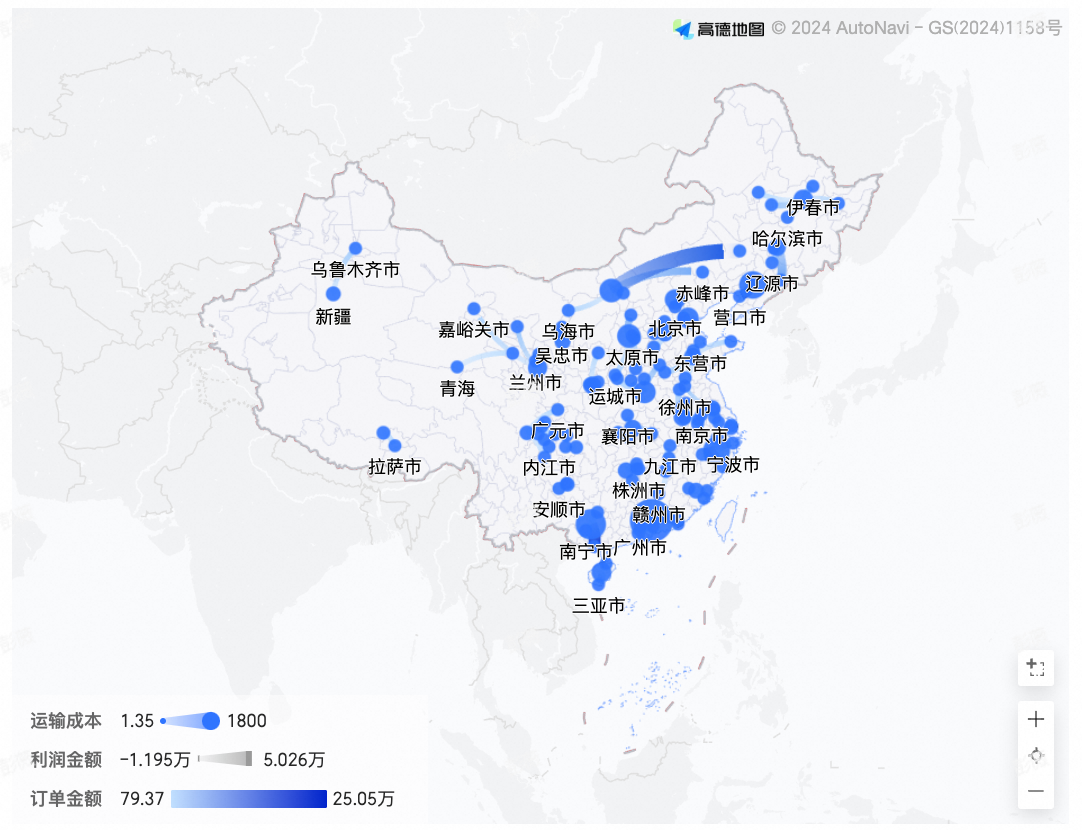

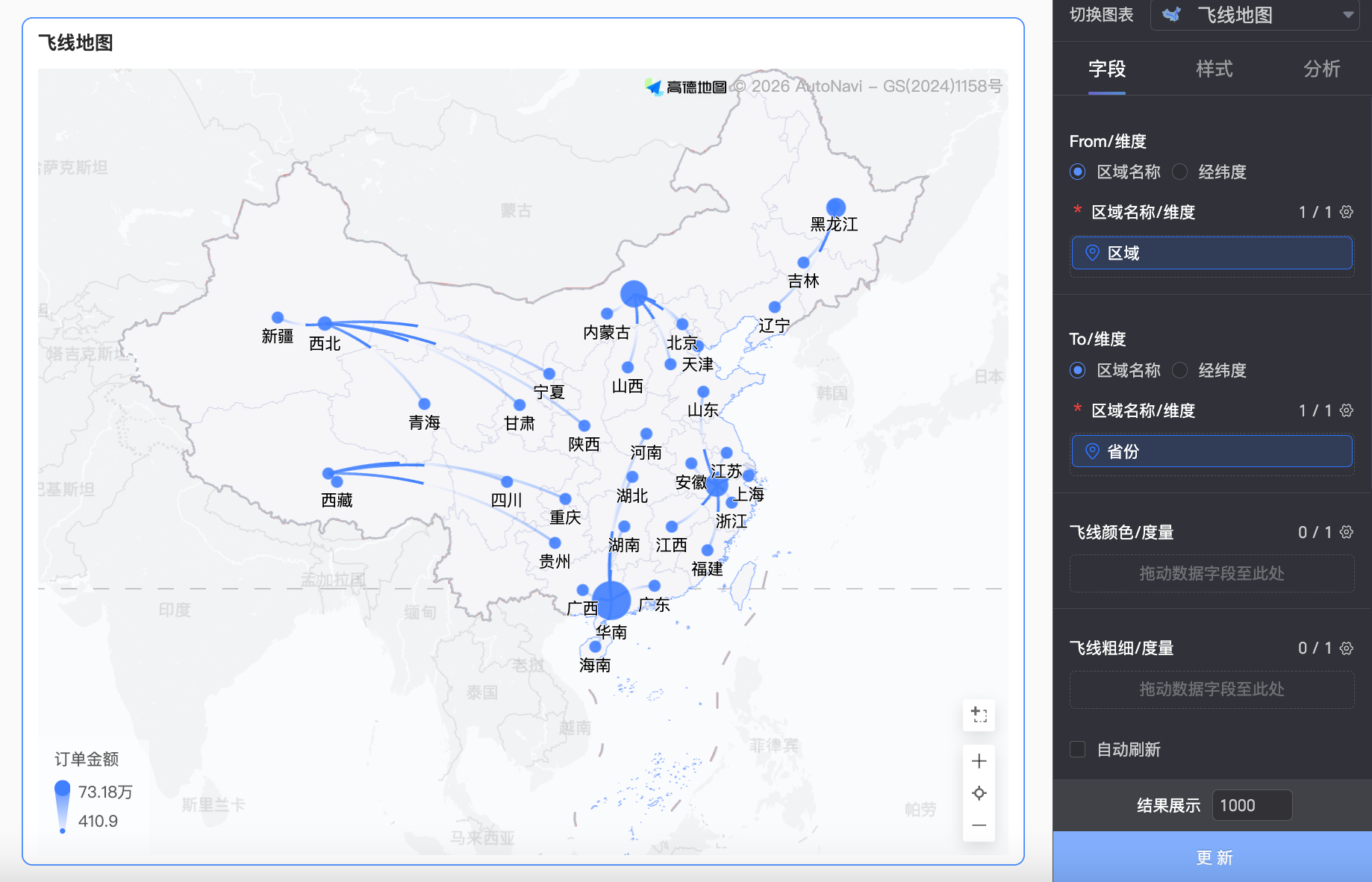

效果圖樣本

圖表欄位配置

1. 在欄位標籤頁，選擇需要的維度欄位和度量欄位。

   • 地理資訊支援通過地區名稱和經緯度兩種方式建立。

     說明

     From/緯度、To/緯度地區支援選擇地區名稱和經緯度兩種方式；且支援交叉選擇。

     1. 若選擇地區名稱，在維度列表中，找到省份/城市，分別雙擊或拖拽至From/To地區的地區名稱/維度中。

     2. 若選擇經緯度，在維度列表中，找到經度欄位和緯度欄位，分別雙擊或拖拽至From/To地區的經緯度/維度中。位置標籤/維度選填

   • 在度量列表中，找到訂單金額，雙擊或拖拽至飛線顏色/度量地區。該配置項選填。

   • 在度量列表中，找到利潤金額，雙擊或拖拽至飛線粗細/度量地區。該配置項選填。

   • 在度量列表中，找到運輸成本，雙擊或拖拽至飛線大小/度量地區。該配置項選填。

2. 單擊更新，系統自動更新圖表。

配置樣式

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。

地理地區

在地圖地區中，設定顯示範圍、輪廓與填充。

• 顯示範圍：支援自動和自訂。本例中，選擇中國。

  說明

  • 自動顯示將根據資料範圍自動調整，自訂顯示可手動設定範圍。互動式分析情境均會按資料範圍自動顯示。

  • 自訂顯示範圍目前僅支援全球洲和國家；中國的地區、省份、市。



  開啟手動調整，會自動產生當前的中心點和縮放值，並且可以手動修改調整。

• 輪廓與填充中，可以配置區塊底色和輪廓線的顏色。

  說明

  部分地區暫不支援顯示輪廓。

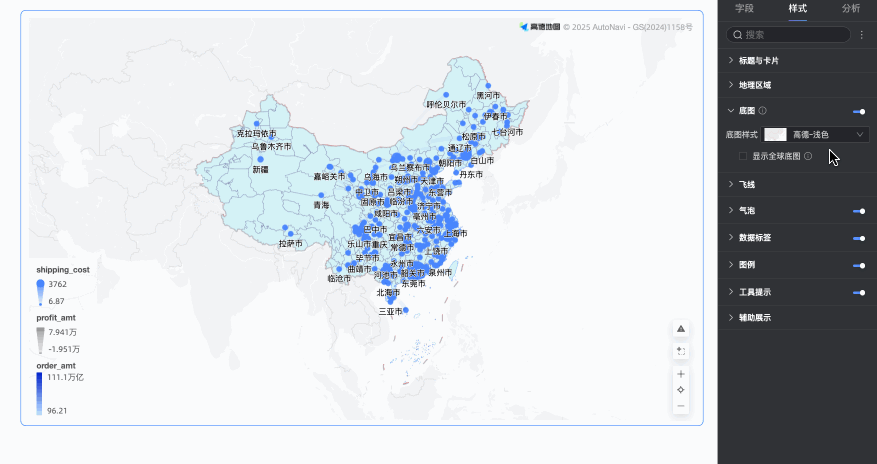

底圖

在底圖中，設定是否顯示底圖、底圖樣式以及是否顯示全球底圖。

• 是否顯示底圖：通過點擊開關，設定是否顯示底圖資訊。

• 底圖樣式：支援多種樣式的高德底圖展示。

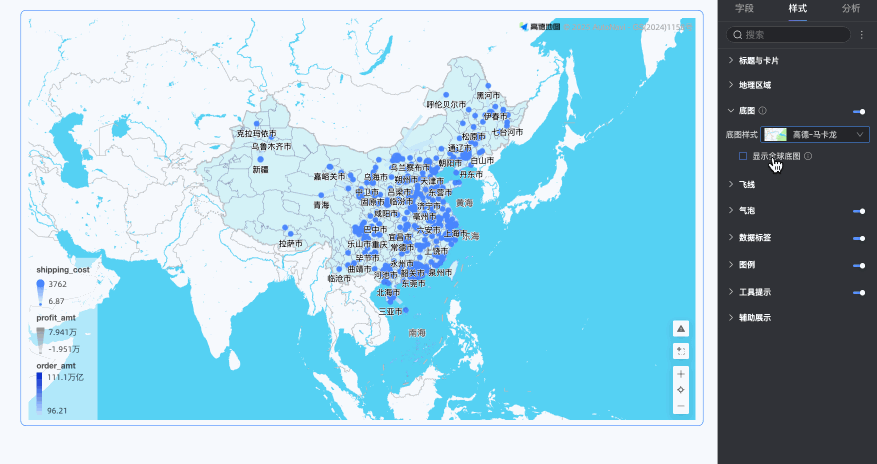

• 是否顯示全球底圖：勾選後，可在底圖中顯示全球的城市等資訊。

  說明

  全球底圖使用限制：每個Quick BI組織每月可預覽1000次包含海外底圖資訊的地圖圖表（以底圖圖面初始化次數計算）。超出後限制次數後，地圖圖表中將只顯示國內底圖資訊。

飛線

在飛線中，設定資料對應區間、飛線顏色、透明度、飛線粗細。

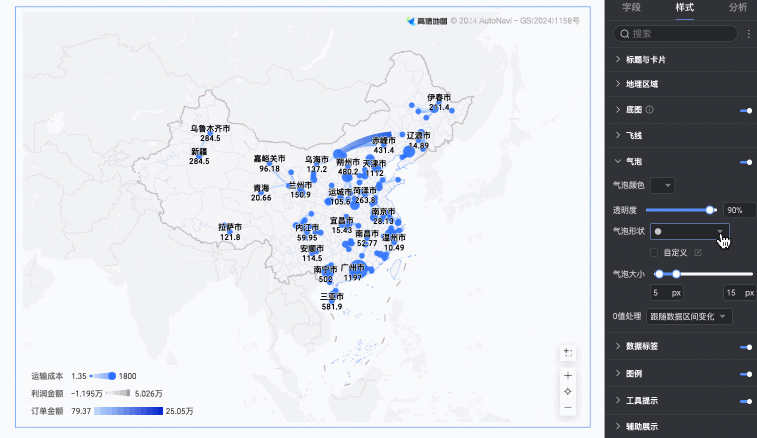

氣泡

在氣泡中，設定是否顯示氣泡、氣泡顏色、氣泡形狀、泡泡大小和0值處理。

• 氣泡顏色：選中顯示氣泡後，支援設定氣泡顏色、透明度。

• 氣泡形狀：支援圓形、三角形、矩形、菱形和進階設定，進階設定中可以自訂任意出發點以及到達點的形狀。



• 泡泡大小：您可以拖拽改變氣泡的大小。當未配置泡泡大小/度量時，泡泡大小只支援設定固定值，如下圖①。當配置了泡泡大小/度量時，泡泡大小支援設定最小值及最大值，如下圖②。



• 0值處理：支援不展示、跟隨資料區間變化、固定泡泡大小三種選擇。

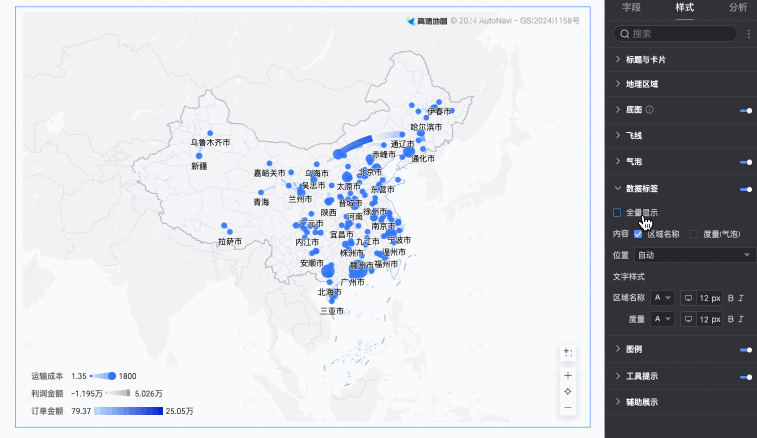

資料標籤

在資料標籤中，設定顯示資料標籤、標籤展示形式、內容、位置和文字樣式。

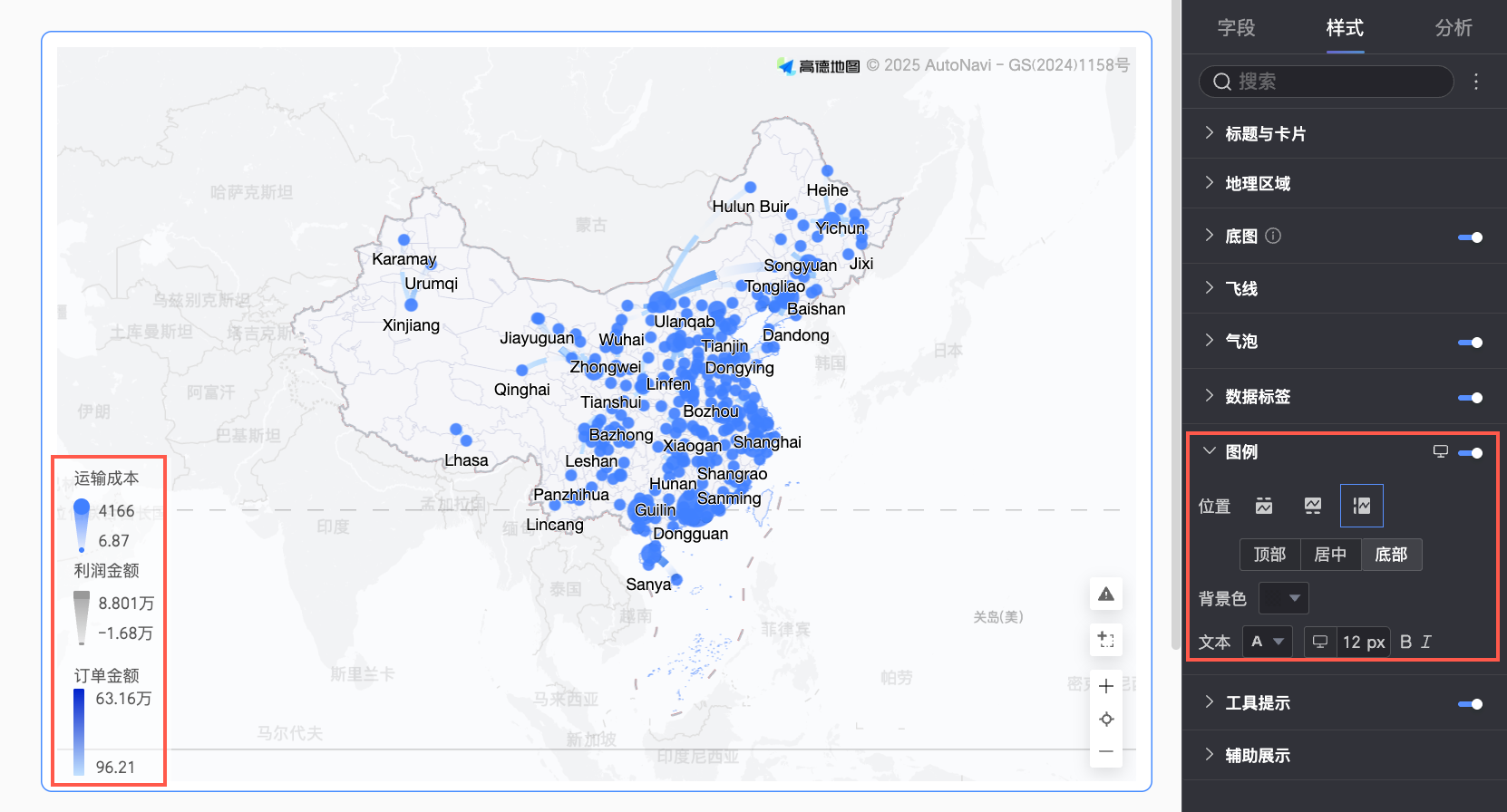

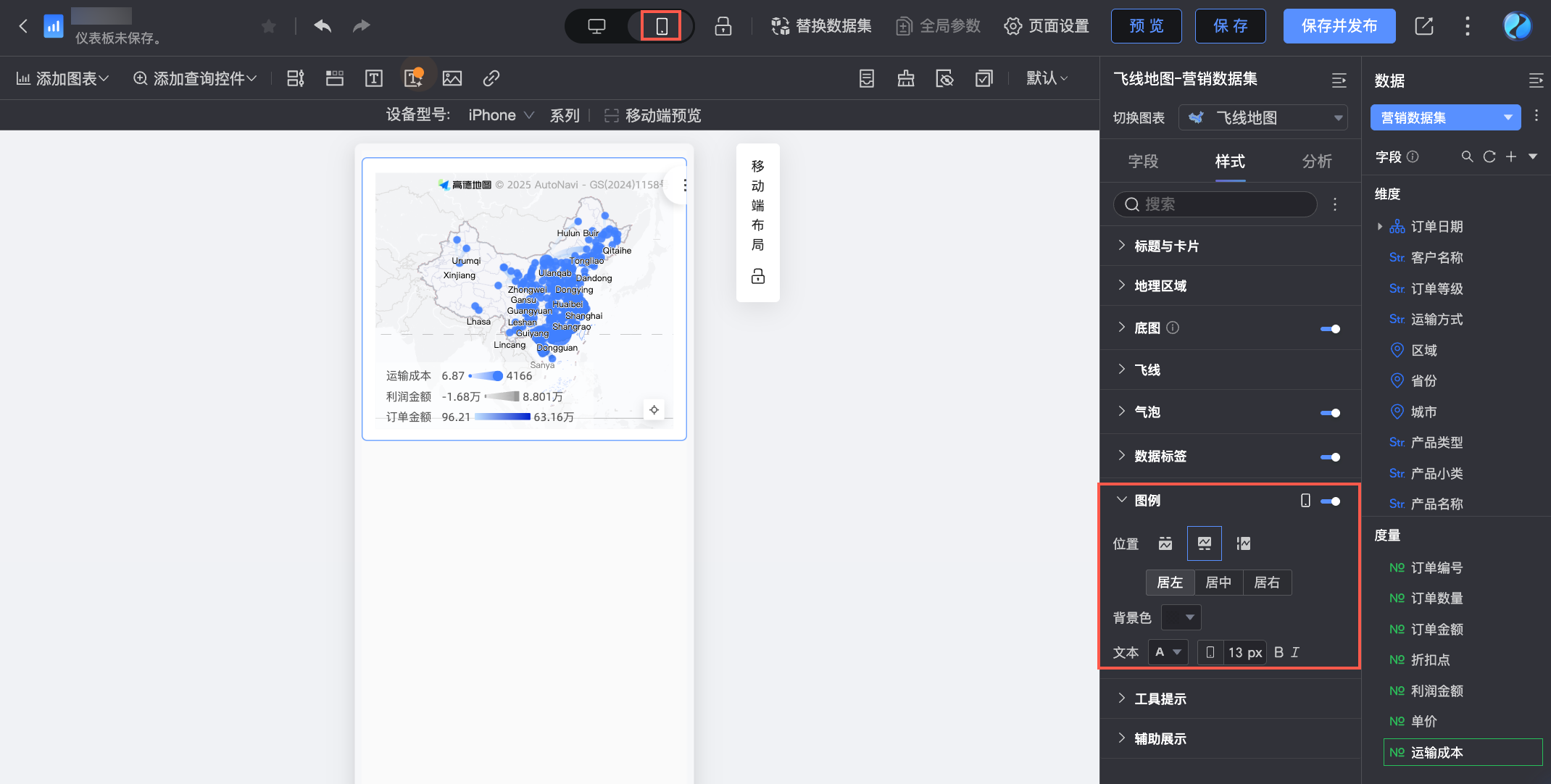

圖例

在圖例中，點擊表徵圖即可開啟圖表圖例，並設定圖例樣式。

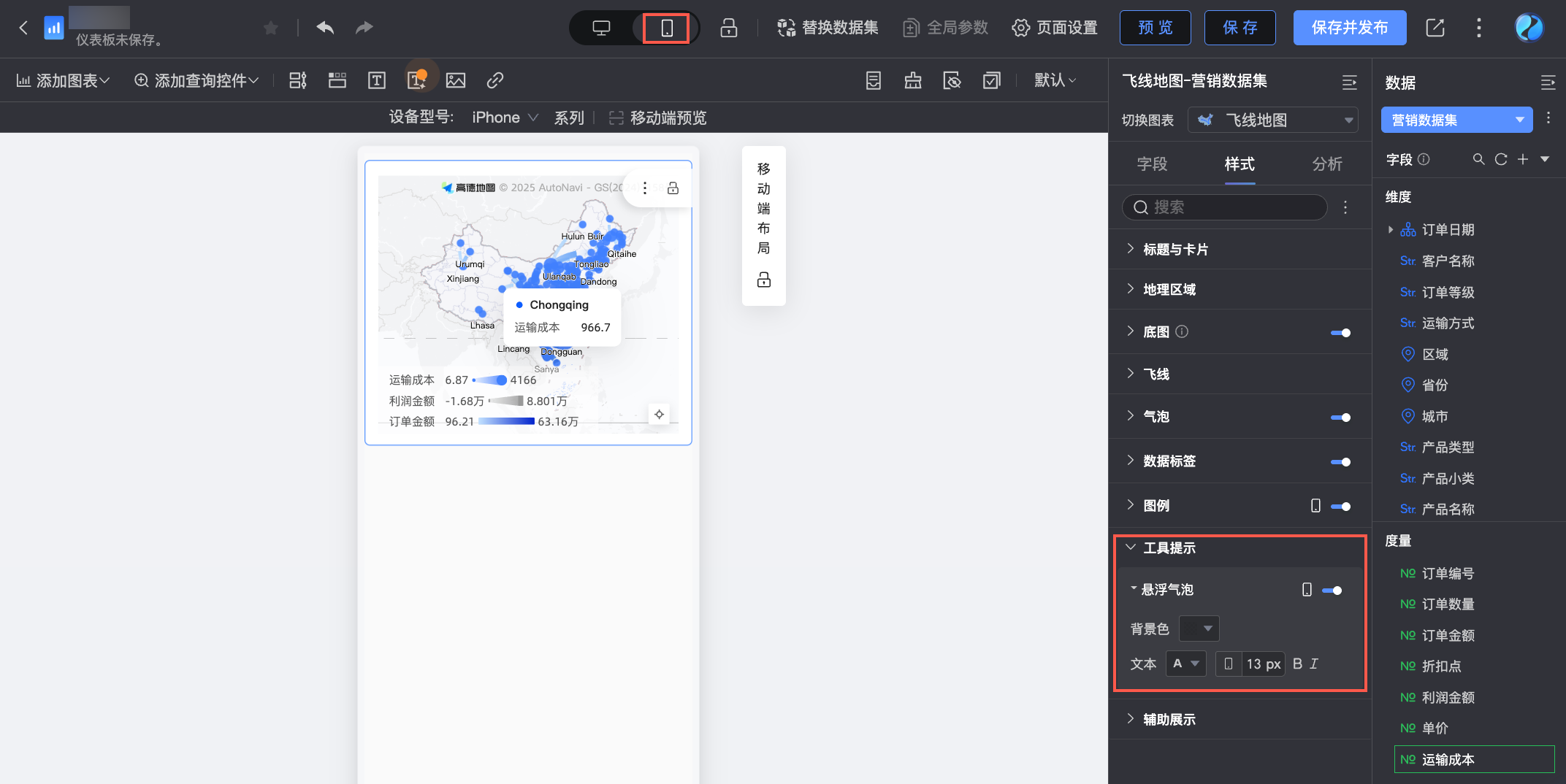

工具提示

在工具提示中，點擊表徵圖即可開啟工具提示，並設定工具提示的樣式。

輔助展示

在輔助展示中，勾選開啟指標篩選展示，可以設定展示的指標項。
