NAT Gateway：基於NAT會話日誌的Cloud FirewallIPS私網溯源最佳實務

業務風險

企業在雲上VPC環境下，往往會採用公網NAT Gateway，通過轉換和隱藏雲端服務私網地址，防止私網地址直接暴露，構建安全隔離的流量的公網出入口。同時在公網出入口也會部署防火牆等安全裝置，對NAT進出互連網的流量進行過濾。而當遭受公網網路攻擊或非法外聯時，通常只能定位到風險NATElastic IP Address，難以快速定位到具體ECS等私網IP，無法及時進行攻擊溯源以及風險處置。

解決方案

為瞭解決這個問題，阿里雲防火牆（CFW）聯動NAT會話日誌推出了IPS私網溯源能力。通過自動關聯NAT Gateway會話日誌，並直接顯示被攻擊服務執行個體的私人IP地址，協助企業快速準確地定位受攻擊資產，從而採取有效應對措施。

• Cloud FirewallIPS能力：Cloud Firewall（CFW）IPS引擎主要對公網出向和入向攻擊流量進行檢測並防護。所有接入Cloud Firewall的網路流量都會經過Cloud FirewallIPS引擎過濾，再轉寄出去。針對網路流量，Cloud Firewall通過深度資料包協議識別網路流量中的協議並進行包解析，並通過IPS引擎和威脅情報進行流過濾和包過濾。如果命中了威脅引擎模式以及IPS規則動作，那麼該攻擊資料包將被丟棄或允許存取，從而實現對攻擊的即時警示和攔截。同時，Cloud Firewall會詳細記錄IPS攻擊日誌。

• NAT會話日誌：NAT Gateway（NAT Gateway）提供會話日誌功能，當使用者為NAT Gateway建立SNAT條目，有流量經過NAT Gateway時，SNAT會話將以日誌的形式進行記錄，便於溯源和監控。會話日誌捕獲的SNAT會話以日誌的形式寫入SLS中。每條會話日誌記錄會捕獲特定捕獲視窗中的特定五元組網路流。同時針對入向DNAT，可以通過連接埠映射定位到具體私網。

出站流量攻擊私網溯源：

入站流量攻擊溯源：

情境樣本

以某中型新零售企業的雲上電子商城業務為例。為了保證服務穩定及安全，企業在DMZ VPC部署了NAT Gateway作為所有對公網流量通訊出口和入口，降低暴露風險。同時企業採用Cloud Firewall，開啟互連網邊界防火牆，對NATElastic IP Address流量進行過濾和防護。某天晚上，安全營運團隊接收到警報提示存在異常流量，疑似有機器漏洞被攻擊者入侵，被植入木馬對外發起惡意訪問流量，訪問某境外IP，並主動下載bash指令碼和植入了CoinMiner家族木馬。安全營運團隊需要快速定位到正面臨威脅的異常後端伺服器業務。

此時，Cloud FirewallIPS私網溯源能力就能發揮重要作用。企業開啟該能力後，系統能夠自動關聯分析NAT Gateway的會話日誌與Cloud FirewallIPS攻擊日誌，將每條NAT會話日誌記錄捕獲的特定捕獲視窗中的特定五元組網路流與Cloud Firewall記錄的每條IPS事件記錄自動關聯，分鐘級快速定位風險私網IP。這樣，安全營運人員就可以更快地識別出問題私網伺服器，並快速配置該伺服器禁止對外訪問的ACL存取控制策略和清除木馬，及時止損和防止風險擴散。

使用須知

• Cloud Firewall按量版和訂用帳戶均支援該能力。NAT Gateway按CU計費的公網NAT Gateway支援該能力。按規格計費的NAT Gateway執行個體不支援開啟會話Log Service。

• 開啟IPS私網溯源，Cloud Firewall自身不增加額外費用，但系統會在您的NAT Gateway會話日誌中建立索引，並進行查詢，會產生一定費用，關於Log Service的收費，請參見SLS收費標準。

• 在IPS私網溯源開啟狀態下，如果發現NAT Gateway會話日誌的索引未開啟，或者索引中缺失溯源所需欄位，系統會自動重新創新索引，或者在索引中添加需要的欄位。

開啟配置

1. 登入Cloud Firewall控制台，在左側導覽列選擇防護配置 > IPS配置，在進階設定地區中找到IPS私網溯源卡片，點擊查看配置開啟配置頁面。

2. 在IPS私網溯源頁面可以看到支援溯源的公網資產列表，對應NAT Gateway需先開啟互連網防火牆保護和NAT會話日誌，Cloud Firewall才能進行IPS私網溯源。在點擊操作開關時會有對應提示，點選連結按指引開啟即可。或參考下列詳細配置文檔：

   • 互連網防火牆保護開啟：開啟防火牆開關

   • NAT會話日誌開啟：NAT會話日誌配置流程

具體操作，請參見IPS私網溯源。

溯來源資料查看

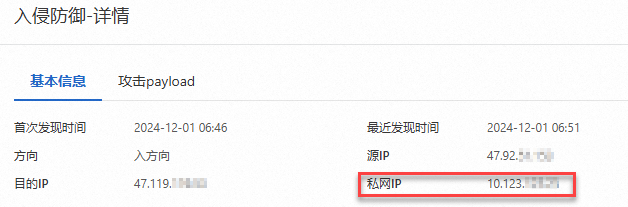

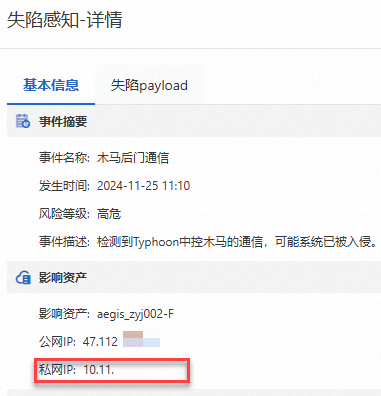

在IPS私網溯源狀態開啟後，您可以在以下情境中查看到溯來源資料。

更多文檔

• 查看更多Cloud FirewallIPS攻擊防護配置：IPS配置

• 通過NAT Gateway和NAT防火牆防護私網出站流量安全的最佳實務：通過NAT Gateway和NAT防火牆防護私網出站流量安全的最佳實務
