Cloud Enterprise Network:跨地區VPC互連

更新時間:Dec 24, 2024

當您需要在不同地區的VPC之間建立網路互連關係時,您可以使用雲企業網實現互連。雲企業網提供了大頻寬、低時延的跨地區內網鏈路,能夠為您的業務提供更加穩定的網路環境。

情境樣本

如圖,假設您已經建立了2個VPC:

  • VPC1

    • 地區:華東1(杭州)

    • IPv4網段:10.0.0.0/16

    • 交換器1,位於可用性區域J,網段: 10.0.0.0/24

    • 交換器2,位於可用性區域K,網段:10.0.1.0/24 (在2個不同的可用性區域分別建立交換器,用於多可用性區域容災)

    • ECS1地址:10.0.0.1 (ECS用於驗證連通性)

  • VPC2

    • 地區:華東2(上海)

    • IPv4網段:172.16.0.0/16

    • 交換器1,位於可用性區域M,網段:172.16.0.0/24

    • 交換器2,位於可用性區域N,網段:172.16.1.0/24

    • ECS2地址:172.16.0.1

您可以通過雲企業網,實現這2個不同地區VPC的網路互連。

重要

規劃網路時,請確保要互連的VPC網段沒有重疊。

開始配置

第一步:建立雲企業網

  1. 登入雲企業網控制台,左側導覽列單擊雲企業網執行個體,在雲企業網樣本頁面下,單擊建立雲企業網執行個體

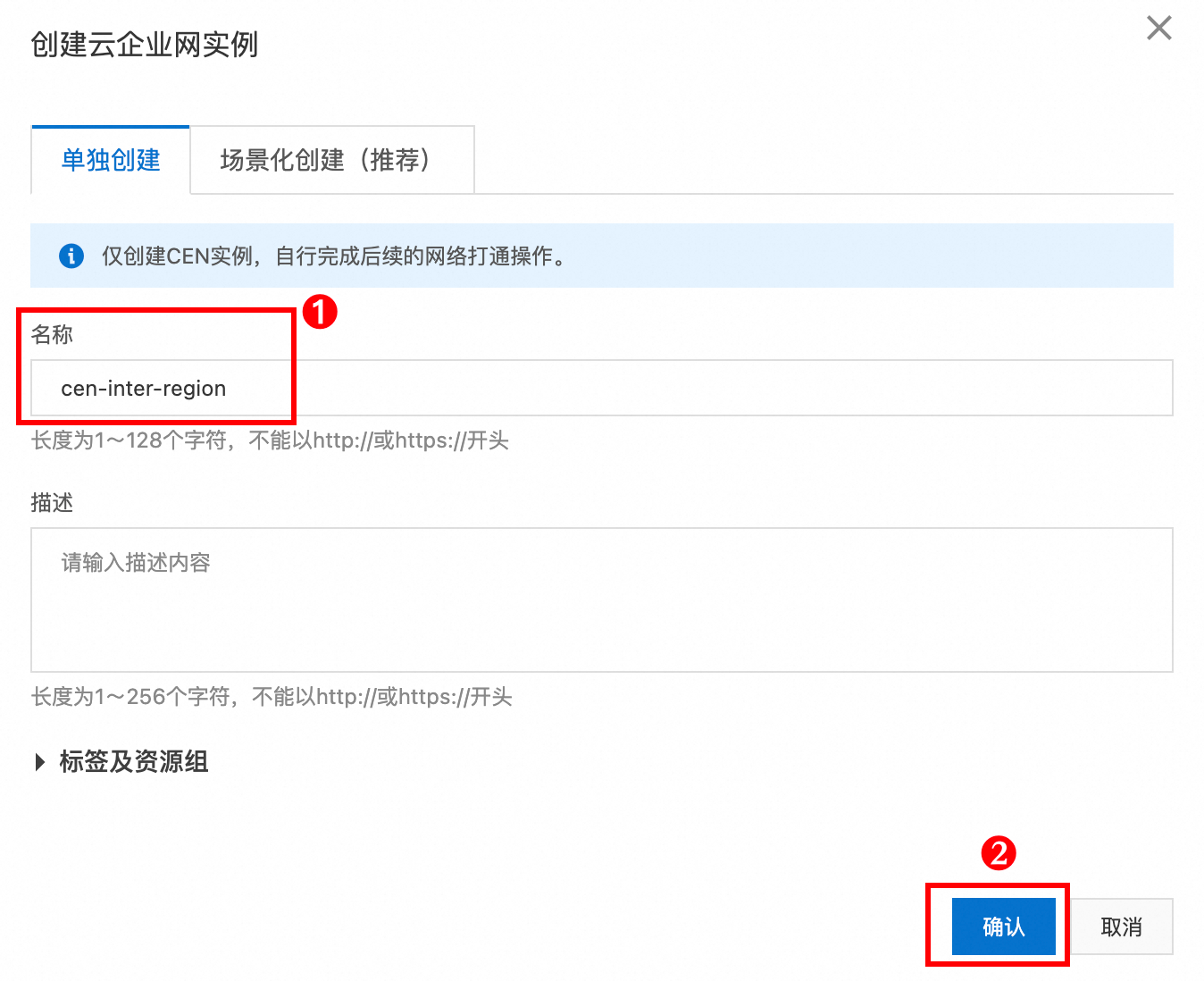

  1. 建立雲企業網執行個體對話方塊,輸入CEN執行個體的名稱cen-inter-region,單擊確認


  1. 在頁面顯示雲企業網執行個體建立成功後,單擊進入雲企業網執行個體詳情,進入詳情頁面。


第二步:建立2個轉寄路由器

  1. 在雲企業網執行個體詳情頁面,單擊建立轉寄路由器


  1. 建立轉寄路由器的對話方塊中,地區選擇為華東1(杭州),其他選項保持預設,最後單擊確認


  1. 在華東1(杭州)轉寄路由器建立成功後,需要在華東2(上海)地區再建立一個轉寄路由器。


  1. 在雲企業網執行個體詳情頁面,您可以看到已建立的2個轉寄路由器。


第三步:建立跨地區串連

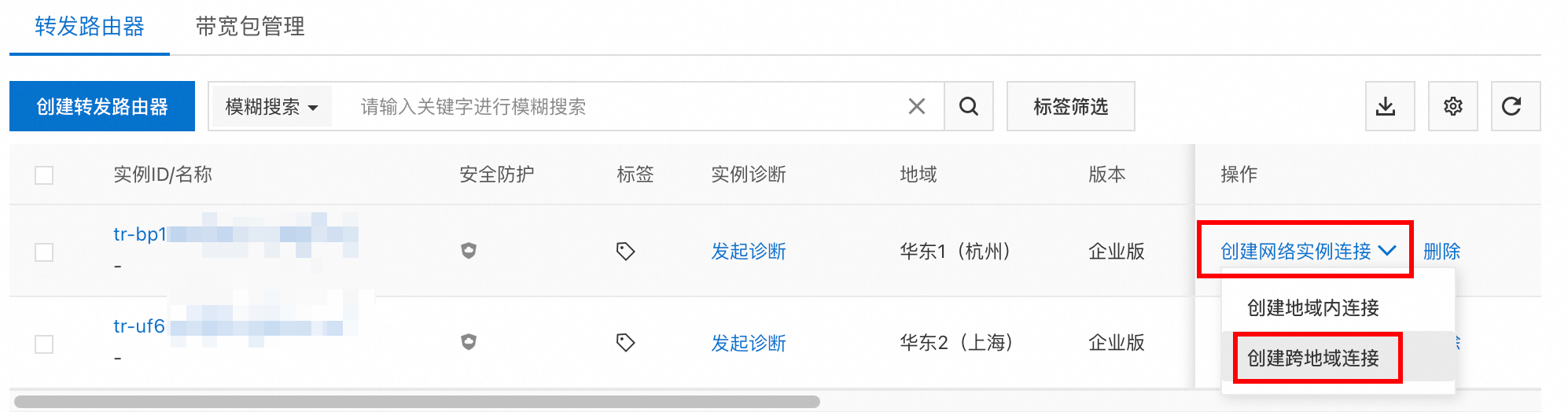

  1. 華東1(杭州)轉寄路由器的操作列下,單擊建立網路執行個體串連


  1. 串連網路執行個體頁面:

    • 執行個體類型:選擇跨地區串連

    • 地區:選擇華東1(杭州)

    • 串連名稱inter-region-attachment

    • 對端地區:選擇華東2(上海

    • 頻寬分配方式:選擇按流量付費

其他選項保持預設,單擊確定建立按鈕。

說明

選擇按流量付費時,費用由雲資料轉送CDT產品結算。如果顯示未開通CDT服務,請單擊開通。


  1. 頁面顯示串連建立成功後,表明您已經在兩個地區的轉寄路由器之間建立了跨地區串連。


第四步:將VPC串連到轉寄路由器

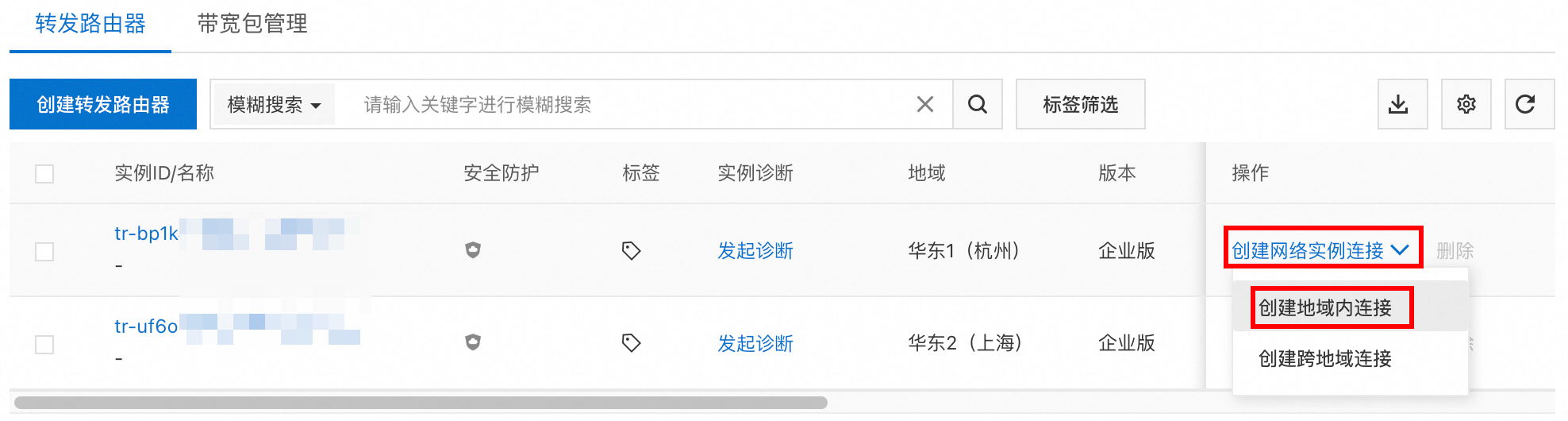

  1. 在上一步頁面顯示串連建立成功的頁面上,單擊繼續建立串連

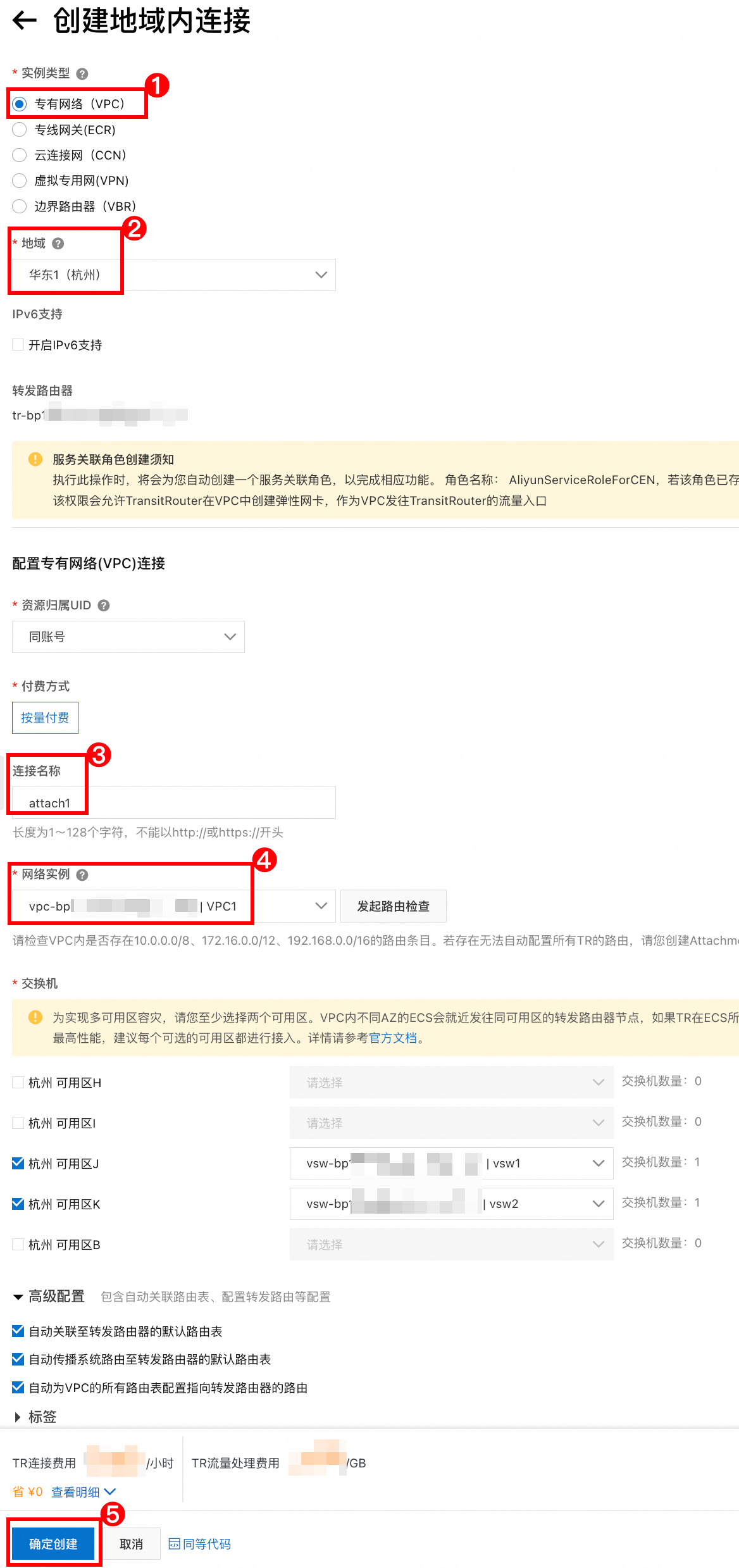

  1. 串連網路執行個體頁面:

    • 執行個體類型選擇Virtual Private Cloud

    • 地區選擇華東1(杭州)

    • 串連名稱輸入attach1

    • 網路執行個體選擇VPC1

其他選項保持預設,單擊確定建立按鈕。

說明

為實現多可用性區域容災,系統會幫您自動勾選當前VPC下的2個可用性區域。如果您的VPC下僅有1個交換器,您需要至少再建立1個交換器,且這2個交換器必須位於不同可用性區域。


  1. 頁面顯示串連建立成功後,表明您已將VPC1串連到轉寄路由器。接下來您可以單擊繼續建立串連,按照同樣的步驟,將VPC2串連到轉寄路由器,配置時注意地區選擇華東2(上海),並將串連名稱輸入為attach2,網路執行個體選擇VPC2


  1. VPC2串連到轉寄路由器之後,單擊返回列表


  1. 您可以通過單擊每個轉寄路由器的執行個體ID,分別看到對應綁定的VPC串連,名稱分別為attach1attach2


第五步:測實驗證

說明

操作前,請確保2台ECS的安全性群組規則已允許存取ICMP協議訪問。具體操作,請參見查詢安全性群組規則添加安全性群組規則

完成上述步驟後,您可以登入ECS1,執行ping命令訪問ECS2:

ping 172.16.0.1


如上圖所示,如果能ping通,則表明VPC1和VPC2之間的跨地區網路已連通。

更多操作

  • 更多地區間網路互連:如果您有更多地區之間的網路互連需求,只需參考本文步驟,先在每個地區下建立轉寄路由器,然後在每個地區之間建立跨地區串連,最後將每個地區的VPC串連至對應地區的轉寄路由器即可。注意操作前,請確保VPC的網段沒有重疊。

  • 跨地區QoS頻寬控制:針對跨地區流量,您可以對不同的業務流量進行標記分類,並分別劃分頻寬,從而提升網路通訊品質以及網路利用率,詳情請參見:使用流量調度功能控制各類流量的跨地區頻寬

  • 跨地區流量分析:轉寄路由器支援捕獲跨地區串連傳輸的流量資訊,並形成流日誌,您可以通過查詢分析流日誌瞭解跨地區流量的傳輸情況,詳情請參見:配置流日誌

  • 網路拓撲可視化:雲企業網可以根據實際資源產生對應的拓撲。您可以在雲企業網執行個體詳情頁面中,單擊“網路拓撲”頁簽來查看本文樣本對應的拓撲圖,如下圖所示。


常見問題

  • 跨地區串連如何收費?

    針對跨地區串連,您可以選擇按流量計費,也可以選擇訂用帳戶(購買頻寬包)形式,詳見計費說明

  • 跨地區網路互連時,單個跨地區串連能提供多大頻寬?

    建立跨地區串連時,頻寬分配方式如果選擇按流量付費,則最大跨地區互連頻寬按照配額約束,詳情見配額

    如果選擇從頻寬包分配,則最大頻寬為頻寬包的頻寬值,詳情見購買頻寬包

  • 跨地區串連的延遲如何?

    跨地區串連使用的是阿里雲的內網專用線路,延遲比公網更低,網路更加穩定。對於雲企業網跨境線路,您可以單擊此連結體驗跨地區串連效果
