文件中心

Container Service for Kubernetes:雲原生AI套件管理員營運指南

更新時間:Oct 18, 2024

當部署一個雲原生AI叢集之後,叢集管理員需要對叢集資源進行劃分,並從多個維度查看叢集資源的使用方式,以便及時做出調整,使叢集達到最佳的利用率。本文介紹雲原生AI叢集的基本營運操作,包括安裝AI套件、查看資源大盤、系統管理使用者和配額。

背景資訊

當部署一個雲原生AI叢集之後,叢集管理員需要對叢集資源進行劃分,管理多重專案組,並可以多個維度查看叢集資源的使用方式,以便及時做出調整,使叢集達到最佳的利用率。

當叢集中有多個使用者時,為了保障使用者有足夠的資源使用,管理員會將叢集的資源固定分配給不同的使用者。傳統的方法是通過Kubernetes原生的ResourceQuota方式進行固定資源的分配。但由於小組之間資源忙閑不一,為了叢集整體利用率達到最高,需要在確保使用者的資源分派的基礎上通過資源共用的方式來提升整體資源的利用率。

以下圖的公司組織圖為例,您可以根據具體情況,配置多個層級的彈性配額。圖中每個葉子結點,可對應一個使用者組,通過給使用者組中的使用者指派不同的namespace和role,可以將許可權管理和配額管理分開。既可以在組間共用資源,又可以在組內實現隔離。

orgchart

前提條件

  • 已建立ACK Pro版叢集,且在組件配置頁面,需要選中監控外掛程式和Log Service。

  • ACK Pro版叢集的Kubernetes版本不低於1.18。

目標任務

本指南將指導您完成以下目標任務:

  • 安裝雲原生AI套件。

  • 查看資源大盤。

  • 以組為單位分配叢集配額。

  • 系統管理使用者和使用者組。

  • 利用叢集空閑資源,提交超出至少可用資源的工作負載。

  • 限制使用者使用的最大資源配額。

  • 保證使用者隨時可用的資源配額。

步驟一:安裝雲原生AI套件

雲原生AI套件作為一款外掛程式化的工具集,包括任務彈性、資料加速、AI任務調度、AI任務生命週期管理、叢集營運控制台、端到端研發控制台等組件。您可以根據實際需要自由選擇安裝。

部署雲原生AI套件

  1. 登入Container Service管理主控台

  2. 在控制台左側導覽列,單擊叢集

  3. 叢集列表頁面,單擊目的地組群名稱或者目的地組群右側操作列下的詳情

  4. 在叢集管理頁左側導覽列,選擇應用 > 雲原生AI套件

  5. 雲原生AI套件頁面,單擊一鍵部署

  6. 在一鍵部署雲原生AI套件頁面,根據需要選中相應的組件後,單擊頁面下方的部署雲原生AI套件,開始檢查環境和依賴項,檢查通過後,自動部署選擇的組件。

    說明
    • 互動方式下的Arena命名行(必選)為預設必選組件。

    • 選中雲原生AI營運控制台時,會彈出提示話框。具體操作,請參見步驟1

    組件安裝成功後,在組件列表頁面:

    • 您能看到當前叢集中已經安裝的組件名稱、版本等資訊,並能對組件進行部署卸載操作。

    • 如果已安裝的組件有新版本的話,還可以對組件進行升級操作。

    • 安裝了雲原生AI營運控制台組件(ack-ai-dashboard)後,您可在頁面左上方看到營運控制台訪問地址,通過該地址可以訪問營運控制台頁面。

安裝配置雲原生AI營運控制台

  1. 在雲原生AI套件部署頁面的互動方式地區,選中控制台,彈出提示對話方塊。

    • 如果授權狀態為已授權,請執行步驟3

    • 如果授權狀態為紅色的未授權,且確定按鈕為不可用狀態,請執行步驟2

      提示框

  2. 建立自訂權限原則並對RAM角色進行授權。

    1. 建立自訂權限原則。

      1. 登入RAM控制台,在左側導覽列選擇許可權管理>權限原則

      2. 單擊建立權限原則

      3. 單擊指令碼編輯頁簽。將以下策略添加至Action欄位中,然後單擊繼續編輯基本資料

         "log:GetProject",
         "log:GetLogStore",
         "log:GetConfig",
         "log:GetMachineGroup",
         "log:GetAppliedMachineGroups",
         "log:GetAppliedConfigs",
         "log:GetIndex",
         "log:GetSavedSearch",
         "log:GetDashboard",
         "log:GetJob",
         "ecs:DescribeInstances",
         "ecs:DescribeSpotPriceHistory",
         "ecs:DescribePrice",
         "eci:DescribeContainerGroups",
         "eci:DescribeContainerGroupPrice",
         "log:GetLogStoreLogs",
         "ims:CreateApplication",
         "ims:UpdateApplication",
         "ims:GetApplication",
         "ims:ListApplications",
         "ims:DeleteApplication",
         "ims:CreateAppSecret",
         "ims:GetAppSecret",
         "ims:ListAppSecretIds",
         "ims:ListUsers"
      4. 在頁面頂端的名稱文字框中輸入自訂權限原則的名稱,格式需設定為k8sWorkerRolePolicy-{ClusterID},單擊確定

    2. 對目標容器叢集的RAM角色授權。

      1. 登入RAM控制台,在左側導覽列選擇身份管理>角色

      2. 在文字框中輸入目標角色名稱,格式為KubernetesWorkerRole-{ClusterID}。單擊目標角色名稱後操作列的新增授權

      3. 選擇許可權地區,單擊自訂策略

      4. 在文字框中輸入之前建立的自訂權限原則名稱,格式為k8sWorkerRolePolicy-{ClusterID}

      5. 單擊確定

    3. 返回Container ServiceACK控制台的提示對話方塊,單擊授權檢測。如果授權成功,授權狀態顯示為已授權,且確定按鈕可用。請執行步驟3

      已授權

  3. 選擇控制台資料存放區方式。

    本文以選擇叢集內建MySQL為例進行說明,實際使用時可替換為阿里雲RDS。詳細說明,請參見安裝配置雲原生AI控制台

  4. 單擊部署雲原生AI套件

    待營運控制台處於Ready狀態後,即可正常使用。

初始化資料集(可選)

管理員可按照演算法開發人員的需求,建立和加速資料集。這裡示範如何通過營運控制台或命令列建立資料集。

fashion-mnist資料集

管理員通過kubectl命令列在可以訪問叢集的機器上,建立OSS類型的PV和PVC。

  1. 根據以下YAML樣本建立命名空間namespace: demo-ns。

kubectl create ns demo-ns
  1. 根據YAML樣本建立fashion-mnist.yaml。

apiVersion: v1
kind: PersistentVolume
metadata:
  name: fashion-demo-pv
spec:
  accessModes:
  - ReadWriteMany
  capacity:
    storage: 10Gi
  csi:
    driver: ossplugin.csi.alibabacloud.com
    volumeAttributes:
      bucket: fashion-mnist
      otherOpts: "-o max_stat_cache_size=0 -o allow_other"
      url: oss-cn-beijing.aliyuncs.com
      akId: "AKID"
      akSecret: "AKSECRET"
    volumeHandle: fashion-demo-pv
  persistentVolumeReclaimPolicy: Retain
  storageClassName: oss
  volumeMode: Filesystem
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: fashion-demo-pvc
  namespace: demo-ns
spec:
  accessModes:
  - ReadWriteMany
  resources:
    requests:
      storage: 10Gi
  selector:
    matchLabels:
      alicloud-pvname: fashion-demo-pv
  storageClassName: oss
  volumeMode: Filesystem
  volumeName: fashion-demo-pv

配置項

說明

name: fashion-demo-pv

設定PV持久卷的名稱。與PVC持久卷聲明name: fashion-demo-pvc對應。

storage: 10Gi

設定該PV的儲存容量為10GiB。

bucket: fashion-mnist

設定OSS bucket的名稱。

url: oss-cn-beijing.aliyuncs.com

設定您OSS服務的endpoint,樣本中指的是阿里雲北京地區的OSS服務地址。

akId: "AKID"

akSecret: "AKSECRET"

分別用來設定阿里雲的AccessKey ID和Access Key Secret,用於認證和授權訪問OSS資源。

namespace: demo-ns

設定命名空間的名稱。

  1. 執行YAML樣本檔案建立PV和PVC。

kubectl create -f fashion-mnist.yaml
  1. 查看確認PV和PVC狀態。

  1. 執行以下命令,確認PV狀態。

    kubectl get pv fashion-demo-pv -ndemo-ns

    預期輸出:

    NAME                   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                          STORAGECLASS   REASON   AGE
    fashion-demo-pv        10Gi       RWX            Retain           Bound    demo-ns/fashion-demo-pvc       oss                     8h
  2. 執行以下命令,確認PVC狀態。

    kubectl get pvc fashion-demo-pvc -ndemo-ns

    預期輸出:

    NAME                       STATUS   VOLUME                 CAPACITY   ACCESS MODES   STORAGECLASS   AGE
    fashion-demo-pvc           Bound    fashion-demo-pv        10Gi       RWX            oss            8h

建立加速資料集

管理員可通過AI營運控制台加速目標資料集。本樣本介紹如何對demo-ns命名空間下的fashion-demo-pvc資料集進行加速。

  1. 使用管理員帳號訪問AI營運控制台

  2. 在AI營運控制台左側導覽列中,選擇資料集 > 資料集列表

  3. 資料集列表頁面,單擊目標資料集右側操作列的一鍵加速

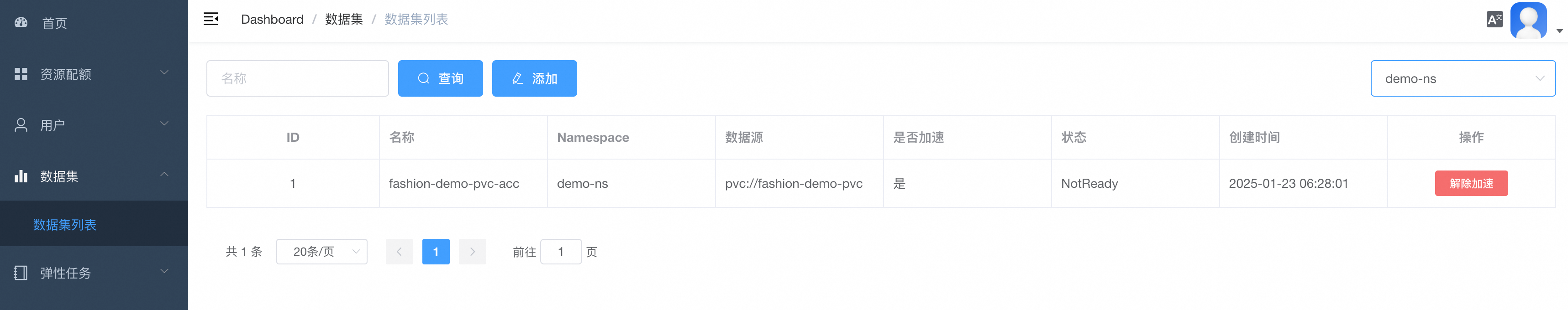

    加速後的資料集如下圖所示:加速資料集

步驟二:查看資源大盤

雲原生AI套件中的營運控制台,提供了叢集資源大盤,可多維度查看叢集即時使用方式,方便調優叢集資源分派,最佳化叢集資源使用率。

叢集監控大盤

開啟雲原生AI營運控制台後,預設進入的是叢集監控大盤頁面。叢集監控大盤可供您查看以下指標:

  • GPU Summary Of Cluster:展示叢集中總的GPU節點數、已指派的GPU節點數、不健康的GPU節點數。

  • Total GPU Nodes:叢集中總的GPU節點數。

  • Unhealthy GPU Nodes:不健康的GPU節點數。

  • GPU Memory(Used/Total):叢集已使用GPU顯存與總的GPU顯存的百分比。

  • GPU Memory(Allocated/Total):叢集已指派GPU顯存與總的GPU顯存百分比。

  • GPU Utilization:叢集GPU的平均利用率。

  • GPUs(Allocated/Total):叢集已指派GPU卡的個數與總的GPU卡數的百分比。

  • Training Job Summary Of Cluster:叢集中各種狀態(Running、Pending、Succeeded、Failed)的訓練任務數。

節點監控大盤

在叢集監控大盤頁面,單擊右上方的Nodes,進入節點監控大盤。節點監控大盤可供您查看以下指標:

  • GPU Node Details:以表格的形式展示叢集節點的相關資訊,包括:節點名稱(Name)、節點在叢集中的IP(IP)、節點在叢集中的角色(Role)、節點的狀態(Status)、GPU模式:獨佔或共用(GPU Mode)、節點擁有GPU卡的個數(Total GPUs)、節點擁有總的GPU顯存(Total GPU Memory)、節點已指派GPU卡數(Allocated GPUs)、節點已指派GPU顯存(Allocated GPU Memory)、節點已使用GPU顯存(Used GPU Memory)、節點GPU平均使用率(GPU Utilization)。

  • GPU Duty Cycle:每個節點的每個GPU的使用率。

  • GPU Memory Usage:每個節點的每個GPU的顯存使用量。

  • GPU Memory Usage Percentage:每個節點的每個GPU的顯存使用百分比。

  • Allocated GPUs Per Node:每個節點已指派的GPU卡數。

  • GPU Number Per Node:每個節點的總GPU卡數。

  • Total GPU Memory Per Node:每個節點的總GPU顯存。

訓練任務監控大盤

在節點監控大盤頁面,單擊右上方TrainingJobs,進入訓練任務的監控大盤。訓練任務監控大盤可供您查看以下指標:

  • Training Jobs:通過表格的形式展示各個訓練任務的情況,包括:訓練任務所在命名空間(Namespace)、訓練任務名稱(Job Name)、訓練任務類型(Job Type)、訓練任務狀態(Job Status)、訓練任務期間(Duration)、訓練工作要求GPU卡數(Request GPUs)、訓練工作要求的GPU顯存(Allocated GPU Memory)、訓練任務當前使用的GPU顯存(Used GPU Memory)、訓練任務的GPU平均利用率(GPU Utilization)。

  • Job Instance Used GPU Memory:訓練任務中的各個執行個體的已使用GPU顯存。

  • Job Instance Used GPU Memory Percentage:訓練任務中各個執行個體使用GPU顯存的百分比。

  • Job Instance GPU Duty Cycle:訓練任務中各個執行個體的GPU利用率。

資源配額監控大盤

在訓練任務監控大盤頁面,單擊右上方的Quota,進入資源配額監控大盤。資源配額監控大盤可供您查看以下指標:Quota(cpu)、Quota(memory)、Quota(nvidia.com/gpu)、Quota(aliyun.com/gpu-mem)、Quota(aliyun.com/gpu)。每一個指標都以表格的形式展示以下資源配額的相關資訊:

  • Elastic Quota Name:資源配額的名稱。

  • Namespace:資源所屬的Namespace。

  • Resource Name:資源類型的名稱。

  • Max Quota:您在某個Namespace下某種資源所使用的上限。

  • Min Quota:當整個叢集資源緊張時,您在某個Namespace下可以使用的保障資源。

  • Used Quota: 您在某個Namespace下,某種資源的已使用值。

步驟三:系統管理使用者和配額

雲原生AI套件通過使用者(User)、使用者組(UserGroup)、配額樹(QuotaTree)/配額節點(QuotaNode)、K8s Namespace等實體來系統管理使用者和配額。這些概念的關聯關係,如下圖所示。概念關係

  • 配額樹是配置多層級約束的資源,供Capacity Scheduling Plugin使用。可以確保使用者資源分派的基礎上通過資源共用的方式來提升叢集的整體資源使用率。

  • 雲原生AI套件的使用者一一對應一個K8s ServiceAccount,是提交任務和登入控制台的憑證。使用者根據使用者類型確定許可權,其中admin負責營運叢集,可登入營運控制台;researcher負責提交任務,使用叢集資源,可登入開發控制台;admin包含researcher的所有許可權。

  • 使用者組是資源分派的最小單位,並與QuotaTree的葉子結點一一對應。使用者必須關聯使用者組,才能使用與之關聯的配額資源。

本步驟將介紹如何通過配額樹來配置多層級的配額約束、通過使用者組來分配配額給組使用者以及通過提交簡單的任務,示範cpu資源的彈性借還。

添加配額節點,並限定資源使用額度

配額是通過設定各資源的Min/Max來配置額度,其中Min表示有保障的資源數量(Guaranteed Resource),Max表示最大可用的資源數。把namespace掛載在配額樹的葉子節點,就意味著namespace受根節點到當前葉子結點路徑上的所有約束。

  1. 如果namespace不存在,需要提前手動建立namespace。如果namespace已存在,需要保證namespace下沒有Running的Pod。

    kubectl create ns namespace1
    kubectl create ns namespace2
    kubectl create ns namespace3
    kubectl create ns namespace4
  2. 建立配額節點,並關聯namespace。

建立使用者和使用者組

使用者和使用者組是多對多的關係,一個使用者可以屬於多個使用者組,一個使用者組也以可有多個使用者。您可以通過使用者關聯使用者組,也可以通過使用者組關聯使用者。通過配額樹和使用者組,可以方便的根據實際專案組劃分資源,分配許可權。

  1. 建立使用者。具體操作請參見為新增使用者產生KubeConfig和登入Token

  2. 建立使用者組。具體操作請參見新增使用者組

Capacity調度功能示範

本示範將通過建立CPU Pod,示範Capacity調度功能如何借用和搶佔資源,從而保證每個配額節點的Min和Max約束。示範的設計流程如下所示:

  1. 通過配置root節點的Min和Max均為40,使得配額樹整體擁有資源40核CPU。

  2. 使root.a和root.b均分CPU資源,各保障有20核,最大可利用40核。

  3. root.a.1、root.a.2及root.b.1、root.b.2,各保障10核,最大可利用20核。

  4. 通過提交一個5副本的任務(5副本 x 5核/副本=25核)到namespace1,預期可成功運行4個副本(4副本 x 5核/副本=20核),即root.a.1的Max(最大可用配額)。

  5. 通過提交一個5副本的任務(5副本 x 5核/副本=25核)到namespace2, 預期可成功運行4個副本(4副本 x 5核/副本=20核),即root.a.2的Max(最大可用配額)。

  6. 通過提交一個5副本的任務(5副本 x 5核/副本=25核)到namespace3,預期可成功運行2個副本(2副本 x 5核/副本=10核),即root.b.1的Min(最少可用配額)。這時調度器會綜合優先順序、可用性以及建立時間等因素,選擇root.a下相應的Pod搶佔,歸還之前搶佔的資源。考慮到公平性,root.a.1和root.a.2的pod會分別被搶佔一個。這時namespace1和namespace2下分別有3個副本(皆為:3副本 x 5核/副本=15核)

  7. 通過提交一個5副本的任務(5副本 x 5核/副本=25核)到namespace4,預期可成功運行2個副本(2副本 x 5核/副本=10核),即root.b.2的Min(最少可用配額)。

具體操作步驟如下所示。

  1. 建立namespace及配額樹。

    1. 執行以下命令,分別建立四個對應的Namespace。

      已建立namespace1為例:

      kubectl create ns namespace1
      kubectl create ns namespace2
      kubectl create ns namespace3
      kubectl create ns namespace4
    2. 根據下圖,建立配額樹。

      orgchart2

  2. 使用以下YAML檔案範例,在namespace1中部署服務,Pod的副本數為5個,每個Pod請求CPU資源量為5核。

    如果沒有彈性配額,使用者最多隻能使用10核(cpu.min=10),也就是建立2個副本。但在彈性配額Capacity調度下:

    • 當叢集有閒置40核CPU時,可以建立4個副本(4副本 x 5核/副本=20核)。

    • 最後一個副本因為超出最大資源限制(cpu.max=20),處於Pending狀態。

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nginx1
      namespace: namespace1
      labels:
        app: nginx1
    spec:
      replicas: 5
      selector:
        matchLabels:
          app: nginx1
      template:
        metadata:
          name: nginx1
          labels:
            app: nginx1
        spec:
          containers:
          - name: nginx1
            image: nginx
            resources:
              limits:
                cpu: 5
              requests:
                cpu: 5
  3. 使用以下YAML檔案範例,在namespace2中部署服務,Pod的副本數為5個,每個Pod請求CPU資源量為5核。

    如果沒有彈性配額,使用者最多隻能使用10個cpu(cpu.min=10),只能建立2個副本。但在彈性配額Capacity調度下:

    • 在叢集資源有20核(40核-namespace1中的20核)空閑,可以建立4個副本(4副本 x 5核/副本=20核)。

    • 最後一個副本因為超出最大資源限制(cpu.max=20),處於Pending狀態。

    • 此時叢集中namespace1和namespace2中的Pod所佔用的資源已經達到了root設定的root.max.cpu=40。

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nginx2
      namespace: namespace2
      labels:
        app: nginx2
    spec:
      replicas: 5
      selector:
        matchLabels:
          app: nginx2
      template:
        metadata:
          name: nginx2
          labels:
            app: nginx2
        spec:
          containers:
          - name: nginx2
            image: nginx
            resources:
              limits:
                cpu: 5
              requests:
                cpu: 5
  4. 使用以下YAML檔案範例,在namespace3中部署服務,其中Pod的副本數為5個,每個Pod請求CPU資源量為5核。

    • 叢集無資源空閑,但是為了保障root.b.1的Min(最少可用配額),需要搶佔root.a中的pod歸還10核。

    • 調度器會綜合考慮root.a下作業的優先順序、可用性以及建立時間等因素,選擇相應的Pod歸還之前搶佔的資源(10核)。因此,nginx3得到配額min.cpu=10的資源量後,有2個Pod處於Running狀態,其他3個仍處於Pending狀態。

    • root.a被搶佔後,namespace1下有2個pod處於Running,3個處於Pending;namespace2下也有2個pod處於Running,3個處於Pending。

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nginx3
      namespace: namespace3
      labels:
        app: nginx3
    spec:
      replicas: 5
      selector:
        matchLabels:
          app: nginx3
      template:
        metadata:
          name: nginx3
          labels:
            app: nginx3
        spec:
          containers:
          - name: nginx3
            image: nginx
            resources:
              limits:
                cpu: 5
              requests:
                cpu: 5
  5. 使用以下YAML檔案範例,在namespace4中部署服務,其中Pod的副本數為5個,每個Pod請求CPU資源量為5核

    • 這時調度器會綜合優先順序、可用性以及建立時間等因素,選擇root.a下相應的Pod搶佔,歸還之前搶佔的資源。

    • 考慮到公平性,root.a.1和root.a.2的pod會分別被搶佔一個。這時,在namespace1下有2個pod*5核/副本=10核。在namespace2下,也有2個pod*5核/副本=10核。這時namespace1和namespace2下分別有2個副本(皆為:2副本 x 5核/副本=10核)。

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nginx4
      namespace: namespace4
      labels:
        app: nginx4
    spec:
      replicas: 5
      selector:
        matchLabels:
          app: nginx4
      template:
        metadata:
          name: nginx4
          labels:
            app: nginx4
        spec:
          containers:
          - name: nginx4
            image: nginx
            resources:
              limits:
                cpu: 5
              requests:
                cpu: 5

通過以上示範,有效驗證了Capacity調度在彈性分配資源中的優勢。
