使用Knative在ACK叢集中部署Stable Diffusion時，Knative支援根據單個Pod處理請求的吞吐率精準地控制單個Pod請求並發處理數，保證服務穩定性，還能在業務沒有流量時自動將執行個體縮容至零，節省GPU資源的使用成本。

前提條件

已建立包含GPU節點的ACK叢集，且叢集版本為1.24及以上。具體操作，請參見建立Kubernetes託管版叢集。
推薦選擇機型為ecs.gn5-c4g1.xlarge、ecs.gn5i-c8g1.2xlarge或ecs.gn5-c8g1.2xlarge。
已在叢集中部署Knative，請參見部署Knative。
已將Knative接入阿里雲Prometheus監控。

實現流程

重要

您應當自覺遵守第三方模型Stable Diffusion的使用者協議、使用規範和相關法律法規，阿里雲不對Stable Diffusion模型的合法性、安全性、準確性進行任何保證，且不對由此引發的任何損害承擔責任。

隨著產生型AI技術能力的提升，大家越來越關注通過AI模型提升研發效率。Stable Diffusion作為AIGC領域的知名專案，可以協助您快速、準確地產生所需情境及圖片。但目前使用Stable Diffusion會面臨如下問題：

單個Pod處理請求的吞吐率有限，如果多個請求轉寄到同一個Pod，會導致服務端過載異常，因此需要精準地控制單個Pod請求並發處理數。
由於GPU資源很珍貴，期望做到按需使用資源，並在業務低穀及時釋放GPU資源。

基於以上兩個問題，阿里雲Container Service提供Knative解決方案，可以做到基於並發請求數精準處理，實現自動彈性擴縮容，打造生產可用的Stable Diffusion服務。具體實現流程如下所示。

步驟一：部署Stable Diffusion服務

重要

您需確保Stable Diffusion服務被正確部署在GPU節點上，否則服務將無法使用。

登入Container Service管理主控台，在左側導覽列選擇叢集。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇應用 > Knative。

部署Stable Diffusion服務。

ACK Knative提供了熱門 App模板。您可以通過應用模板快速部署，也可以通過YAML來部署。

應用模板

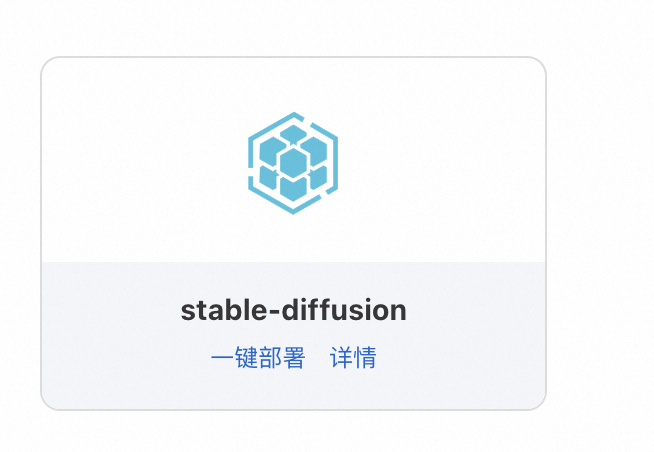

單擊熱門 App頁簽，在Stable Diffusion服務的卡片上完成一鍵部署。

部署後，您可以單擊服務管理，在服務列表查看部署進度。

如圖所示，表明服務已部署成功。

YAML

單擊服務管理頁簽，選擇命名空間為default，然後單擊使用模板建立，將以下YAML樣本粘貼至模板，最後單擊建立，建立一個名為knative-sd-demo的服務。

apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: knative-sd-demo
  annotations:
    serving.knative.dev.alibabacloud/affinity: "cookie"
    serving.knative.dev.alibabacloud/cookie-name: "sd"
    serving.knative.dev.alibabacloud/cookie-timeout: "1800"
spec:
  template:
    metadata:
      annotations:
        autoscaling.knative.dev/class: kpa.autoscaling.knative.dev
        autoscaling.knative.dev/maxScale: '10'
        autoscaling.knative.dev/targetUtilizationPercentage: "100"
        k8s.aliyun.com/eci-use-specs: ecs.gn5-c4g1.xlarge,ecs.gn5i-c8g1.2xlarge,ecs.gn5-c8g1.2xlarge
    spec:
      containerConcurrency: 1
      containers:
      - args:
        - --listen
        - --skip-torch-cuda-test
        - --api
        command:
        - python3
        - launch.py
        image: yunqi-registry.cn-shanghai.cr.aliyuncs.com/lab/stable-diffusion@sha256:62b3228f4b02d9e89e221abe6f1731498a894b042925ab8d4326a571b3e992bc
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 7860
          name: http1
          protocol: TCP
        name: stable-diffusion
        readinessProbe:
          tcpSocket:
            port: 7860
          initialDelaySeconds: 5
          periodSeconds: 1
          failureThreshold: 3

如圖所示，表明knative-sd-demo服務已部署成功。

步驟二：訪問服務

在服務管理頁簽，擷取服務的訪問網關和預設網域名稱。
將knative-sd-demo服務的網關地址與需要訪問的網域名稱進行Host綁定，在Hosts檔案中添加綁定資訊。綁定樣本如下。
```
47.xx.xxx.xx knative-sd-demo.default.example.com # 替換為實際的網關IP和網域名稱。
```
完成Host綁定後，在服務管理頁簽，單擊knative-sd-demo服務的預設網域名稱，即可訪問Stable Diffusion。
如圖所示，可通過網域名稱直接對Stable Diffusion進行訪問。

步驟三：基於請求實現自動彈性擴縮容

使用Hey壓測工具，執行壓測。

說明

Hey壓測工具的詳細介紹，請參見Hey。

hey -n 50 -c 5 -t 180 -m POST -H "Content-Type: application/json" -d '{"prompt": "pretty dog"}' http://knative-sd-demo.default.example.com/sdapi/v1/txt2img

發送50個請求，並發數為5，請求逾時時間為180秒。

預期輸出：

Summary:
  Total:	252.1749 secs
  Slowest:	62.4155 secs
  Fastest:	9.9399 secs
  Average:	23.9748 secs
  Requests/sec:	0.1983


Response time histogram:
  9.940 [1]	|■■
  15.187 [17]	|■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
  20.435 [9]	|■■■■■■■■■■■■■■■■■■■■■
  25.683 [11]	|■■■■■■■■■■■■■■■■■■■■■■■■■■
  30.930 [1]	|■■
  36.178 [1]	|■■
  41.425 [3]	|■■■■■■■
  46.673 [1]	|■■
  51.920 [2]	|■■■■■
  57.168 [1]	|■■
  62.415 [3]	|■■■■■■■


Latency distribution:
  10% in 10.4695 secs
  25% in 14.8245 secs
  50% in 20.0772 secs
  75% in 30.5207 secs
  90% in 50.7006 secs
  95% in 61.5010 secs
  0% in 0.0000 secs

Details (average, fastest, slowest):
  DNS+dialup:	0.0424 secs, 9.9399 secs, 62.4155 secs
  DNS-lookup:	0.0385 secs, 0.0000 secs, 0.3855 secs
  req write:	0.0000 secs, 0.0000 secs, 0.0004 secs
  resp wait:	23.8850 secs, 9.9089 secs, 62.3562 secs
  resp read:	0.0471 secs, 0.0166 secs, 0.1834 secs

Status code distribution:
  [200]	50 responses

可以看到持續發送了50個請求，請求成功率為100%。

執行如下命令，可即時觀察Pod擴縮容情況。
```
watch -n 1 'kubectl get po'
```
由於部署Stable Diffusion服務時配置了單Pod的最大並發數是1 （containerConcurrency: 1），因此壓測期間自動擴容了5個Pod。

步驟四：查看Stable Diffusion服務監控資料

Knative提供開箱即用的可觀測能力，在Knative頁面，單擊監控大盤頁簽，即可查看Stable Diffusion服務的監控資料情況。如何開啟Knative監控大盤，請參見查看Knative服務監控大盤。

在Overview (average over the selected time range)地區，可查看Stable Diffusion服務的請求量（Request Volume）、請求成功率（Success Rate）、4xx（用戶端錯誤）、5xx（伺服器端錯誤）和Pod擴縮容趨勢的監控資料。
在Response Time地區，查看Knative的響應延遲資料，包括P50、P90、P95和P99。
