同じリージョンのVPCをCENで接続する - Cloud Enterprise Network

同じリージョン内の複数のVPC間でリソースを共有するには、Cloud Enterprise Network (CEN) を使用してVPC間の接続を有効にします。

このトピックでは、導入例として、CENを使用して同じリージョン内の2つのVPCを接続する方法について説明します。複数のVPCを接続するように拡張できます。

シナリオ

上の図に示すように、中国 (杭州) リージョンに2つのVPCが作成されています。各VPCには、ディザスタリカバリ用の2つのvSwitchと、接続を検証するためのECSインスタンスがあります。

VPC1
- IPv4 CIDRブロック: 10.0.0.0/16
- ゾーンJのvSwitch 1。CIDRブロック: 10.0.0.0/24
- ゾーンK. CIDRブロックのvSwitch 2: 10.0.1.0/24
- ECS1アドレス: 10.0.0.1
VPC2
- IPv4 CIDRブロック: 172.16.0.0/16
- ゾーンJのvSwitch 1。CIDRブロック: 172.16.0.0/24
- ゾーンK. CIDRブロックのvSwitch 2: 172.16.1.0/24
- ECS2アドレス: 172.16.0.1

両方のVPCをCENのトランジットルーターに接続して、接続を有効にすることができます。

重要

ネットワークを計画するときに、VPCのCIDRブロックが互いに重複しないようにします。

CENコンソールに移動します。左側のナビゲーションウィンドウで [インスタンス] を選択し、[CENインスタンスの作成] をクリックします。
[CENインスタンスの作成] ダイアログボックスで、[名前] を入力し、[OK] をクリックします。この例では、`cen1`が入力されます。
プロンプトが表示されたら、[詳細の表示] をクリックして詳細ページに移動します。CENインスタンスが作成されました。

CENインスタンスの詳細ページで、[トランジットルーターの作成] をクリックします。
トランジットルーターの作成ダイアログボックスで、トランジットルーターをデプロイするリージョンを選択し、他のパラメーターをデフォルト値のままにして、[確認] をクリックします。この例では、中国 (杭州) が選択されています。

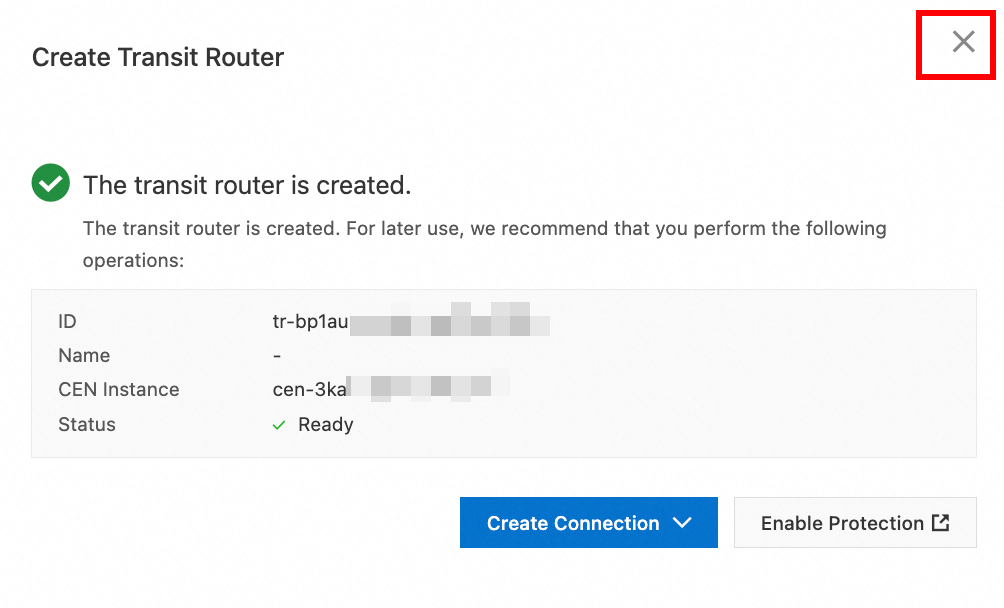

プロンプトが表示されたら、ダイアログボックスを閉じます。the transit router is created.

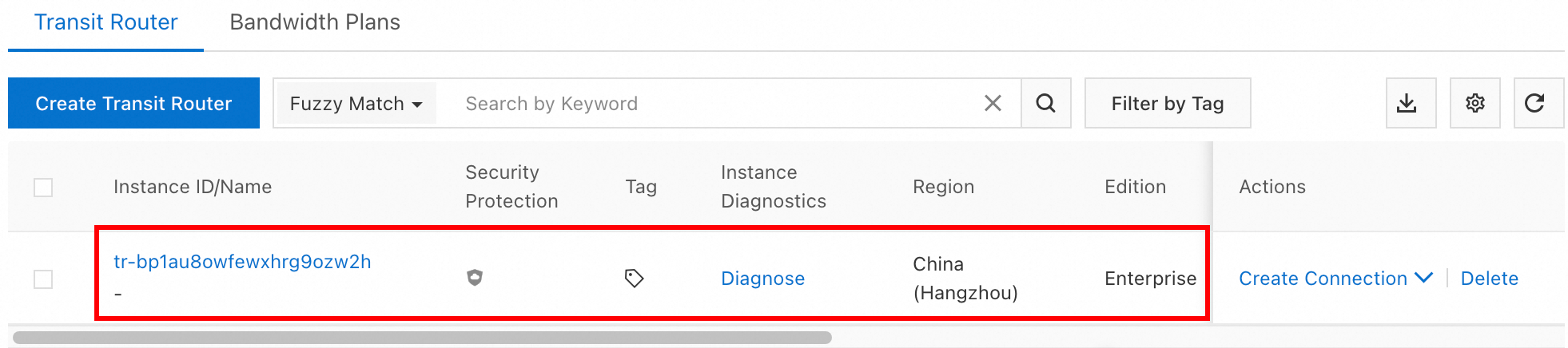

トランジットルーターは、CENインスタンスの詳細ページで確認できます。

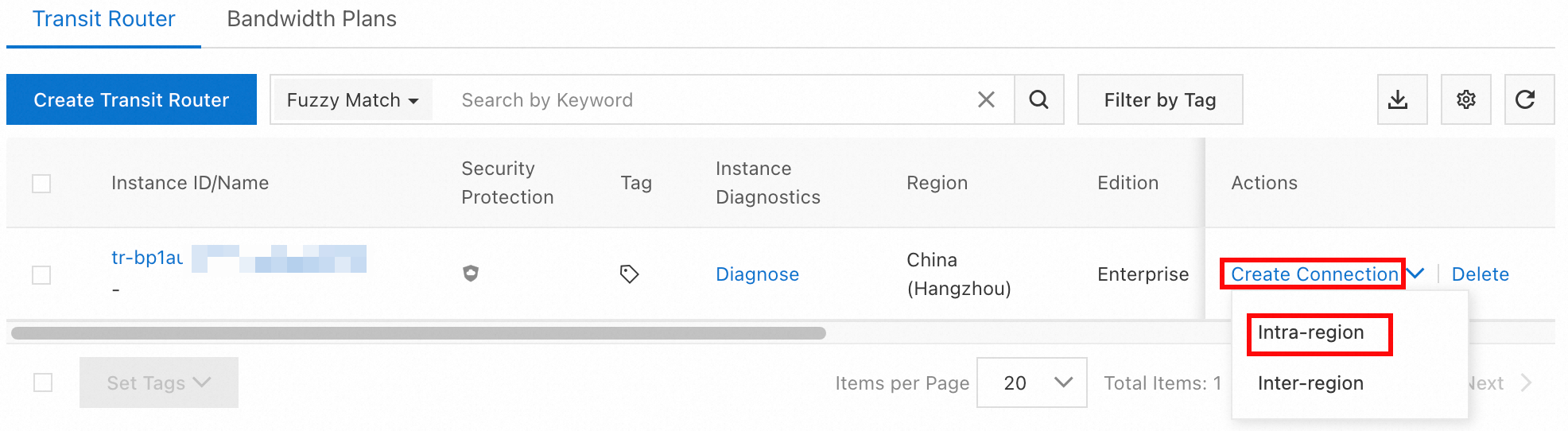

トランジットルーターの [操作] 列で、[接続の作成] をクリックします。

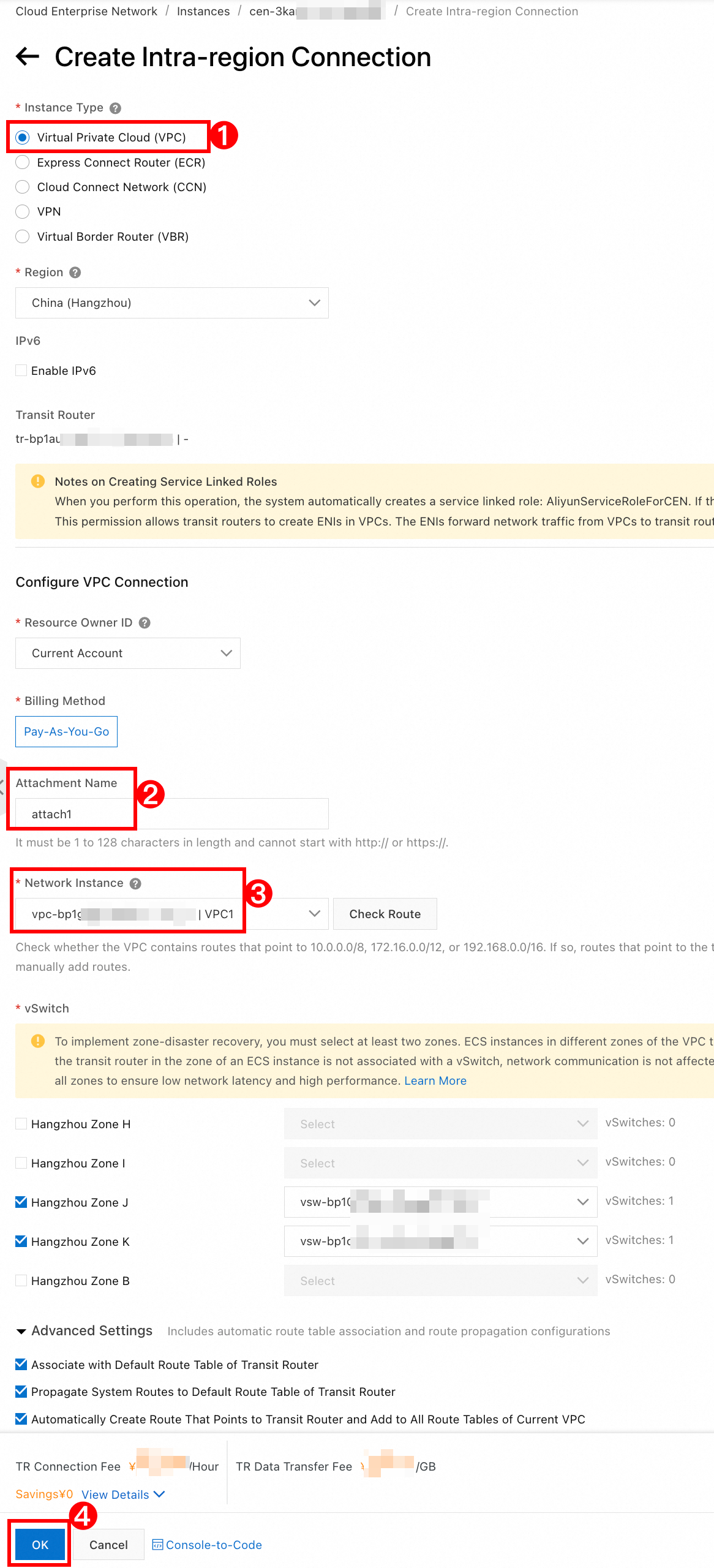

[ピアネットワークインスタンスとの接続] ページで、インスタンスタイプとして [Virtual Private Cloud (VPC)] を選択します。 [添付ファイル名] に `[Attach1]` を入力し、ネットワークインスタンスの `[VPC1]` を選択します。他のパラメーターはデフォルト値のままにして、[OK] をクリックします。説明システムは、現在のVPCに2つのゾーンを自動的に選択して、ディザスタリカバリを実現します。 VPCにvSwitchが1つしかない場合は、別のゾーンに別のvSwitchを作成します。
ダイアログボックスは、VPC1をトランジットルーターに接続したことを示します。 `VPC2`に接続するには、[その他の接続の作成] をクリックし、[添付ファイル名] に `[Attach2]` と入力します。
接続が作成されたら、[リストに戻る] をクリックします。
トランジットルーターの詳細ページで、2つのVPC接続`Attach1`と`Attach2`を確認できます。

説明

検証の前に、2つのECSインスタンスのセキュリティグループルールがVPC間の通信を許可していることを確認してください。詳細については、「セキュリティグループルールの表示とセキュリティグループルールの追加」をご参照ください。

ECS1にログインし、pingコマンドを実行してECS2との接続をテストします。

ping 172.16.0.1

前の図に示すping応答により、VPC1とVPC2間の接続が確認されます。
