Web 应用防火墙：为NLB开启WAF防护

背景信息

网络型负载均衡NLB，是阿里云面向万物互联时代推出的新一代四层负载均衡，支持超高性能和自动弹性能力，单实例可以达到1亿并发连接，帮您轻松应对高并发业务。更多信息，请参见什么是网络型负载均衡NLB。

WAF支持为NLB实例开启安全防护。将NLB实例接入WAF后，实例所有的Web业务流量将被指定网关引导到WAF进行检测。WAF过滤Web应用攻击后，将正常的业务流量转发回NLB服务器。具体网络架构如下图所示：

使用限制

云产品接入适用于快速将阿里云ALB、MSE、FC、CLB、ECS、NLB资源接入WAF防护。如需防护非阿里云资源的Web应用，请通过CNAME接入方式将域名下业务接入WAF，具体操作请参见添加域名。

前提条件

• 已开通WAF 3.0服务。具体操作，请参见开通包年包月WAF 3.0、开通按量付费WAF 3.0。

• 已创建满足使用限制要求的NLB实例，且已为NLB实例添加TCP监听。关于使用限制的描述，请参见使用限制。关于为NLB实例添加TCP监听的具体操作，请参见添加TCP监听。

• 如果您开通的是包年包月实例，请确认您的实例还可以添加防护对象。否则，将无法进行云产品接入。

  您可以访问防护对象页面，查看实例还可以添加的防护对象数。

添加引流端口

1. 登录Web应用防火墙3.0控制台。在顶部菜单栏，选择WAF实例的资源组和地域（中国内地、非中国内地）

2. 在左侧导航栏，单击接入管理

3. 选择云产品接入页签，在左侧云产品类型列表，选择NLB，单击接入。

4. 完成后，阿里云将自动为您创建WAF服务关联角色AliyunServiceRoleForWAF。您可以在RAM控制台的身份管理 > 角色页面，查看阿里云为WAF自动创建的服务关联角色。

   说明

   如果您已经完成云产品授权，则授权页面不会出现，您可以直接执行后续步骤。

5. 在接入资产- NLB面板，完成如下配置。

   配置项	相关操作
   选择需要添加的实例&端口	可选：同步最新资产 如果要添加的实例未同步到实例列表，单击同步最新资产，更新实例列表。 添加端口 定位到要添加的实例，单击操作列的添加端口。 选择要添加端口。 选择端口对应的协议类型。可选项：HTTP、HTTPS。 选择HTTPS后，需要上传证书。 说明 上传的默认证书和扩展证书的总数不能超过10个。 默认证书 手动上传 选中手动上传，并填写证书名称、证书文件（格式示例：-----BEGIN CERTIFICATE-----......-----END CERTIFICATE-----）、私钥文件（格式示例：-----BEGIN RSA PRIVATE KEY-----......-----END RSA PRIVATE KEY-----）。 重要 如果证书是PEM、CER、CRT格式，您可以使用文本编辑器直接打开证书文件，并复制其中的文本内容；如果是其他格式（例如PFX、P7B等），您必须将证书文件转换成PEM格式后，才可以使用文本编辑器获取其中的文本内容。您可以登录数字证书管理服务控制台，使用证书格式转换工具进行转换。具体操作，请参见证书格式转换。 如果域名关联了多个SSL证书（例如，存在证书链），您必须将证书文件中的文本内容拼接后，再上传到WAF。 选择已有证书 如果您的证书为如下两种情况，您可以选中选择已有证书，从证书下拉列表中选择要上传到WAF的证书。 证书已通过阿里云数字证书管理服务签发。 证书为第三方证书，且已上传到数字证书管理服务。 重要 选择上传到数字证书管理服务的第三方证书时，WAF控制台提示证书链完整性校验失败，使用该证书可能会影响您的业务访问，可能是选择的证书存在问题。您可以单击云盾-证书服务，在数字证书管理服务控制台重新上传新的证书。具体操作，请参见上传和共享SSL证书。 扩展证书 如果您的实例配置了多个域名的HTTPS网站，可通过扩展证书导入多个不同域名对应的证书。扩展证书的上传方式与默认证书相同，具体操作，请参见默认证书。 选中HTTPS后，还支持启用以下高级配置： TLS协议版本 自定义HTTPS通信中允许使用的TLS协议版本。如果客户端使用不符合要求的协议版本，WAF会丢弃其请求流量。此处设置的协议版本越高，通信安全性越好，但兼容性会有所降低。 建议您根据网站本身的HTTPS配置，选择允许WAF监听的TLS协议版本。如果您不清楚网站的HTTPS配置，建议使用默认选项。 可选项： 支持TLS1.0及以上版本，兼容性最高，安全性较低（默认） 支持TLS1.1及以上版本，兼容性较好，安全性较好 使用该选项后，如果客户端使用TLS 1.0版本，将无法访问网站。 支持TLS1.2及以上版本，兼容性较好，安全性最高 使用该选项后，如果客户端使用TLS 1.0和1.1版本，将无法访问网站。 如果您的网站支持TLS 1.3协议，请选中开启支持TLS1.3。WAF默认不监听TLS 1.3协议的客户端请求。 加密套件 自定义HTTPS通信中允许使用的加密套件。如果客户端使用不符合要求的加密套件，WAF会丢弃其请求流量。 默认已选择WAF支持的全部加密套件。建议您只在网站只支持特定加密套件的前提下，再修改该配置。 可选项： 全部加密套件，兼容性较高，安全性较低（默认） 协议版本的自定义加密套件、请谨慎选择，避免影响业务：如果您的网站本身只支持特定的加密套件，请选择该选项，并从WAF支持的加密套件中选择网站支持的加密套件。 如果客户端使用其他加密套件，将无法访问网站。
   WAF前是否有七层代理（高防/CDN等）	网站在接入WAF前是否启用了其他七层代理服务（例如DDoS高防、CDN等）。 选择否（默认），表示WAF收到客户端直接发起的业务请求（不是从其他代理服务转发的请求）。 说明 WAF直接取与WAF建立连接的IP（来自请求的REMOTE_ADDR字段）作为客户端IP。 选择是，表示WAF收到的业务请求来自其他七层代理服务转发（不是客户端直接发起的请求）。为保证WAF可以获取真实的客户端IP进行安全分析，您需要进一步设置客户端IP判定方式。 取X-Forwarded-For中的第一个IP作为客户端源IP（默认） WAF默认读取请求Header字段X-Forwarded-For（XFF）中的第一个IP地址作为客户端IP。 【推荐】取指定Header字段中的第一个IP作为客户端源IP，避免XFF伪造 如果您的网站业务已通过其他代理服务的设置，规定将客户端源IP放置在某个自定义的Header字段（例如，X-Client-IP、X-Real-IP），则您需要选择该选项，并在指定Header字段框中输入对应的Header字段。 说明 推荐您在业务中使用自定义Header存放客户端IP，并在WAF中配置对应Header字段。该方式可以避免攻击者伪造XFF字段，躲避WAF的检测规则，提高业务的安全性。 支持输入多个Header字段。每输入完一个Header字段，按回车进行确认。如果设置了多个Header，WAF将按顺序尝试读取客户端IP。如果第一个Header不存在，则读取第二个，以此类推。如果所有指定Header都不存在，则读取XFF中第一个IP地址作为客户端IP。
   资源组	从资源组列表中选择该域名所属资源组。如果不选择，则默认加入默认资源组。 说明 您可以使用资源管理服务创建资源组，根据业务部门、项目等维度对云资源进行分组管理。更多信息，请参见创建资源组。
   高级设置	通过X-Forwarded-Proto头字段获取WAF的监听协议 WAF 3.0 会默认为经过的 HTTP 请求自动插入 X-Forwarded-Proto 头部，用于标识与 WAF 之间的通信协议使用的是HTTP还是HTTPS协议访问代理服务器。如果您的网站应用程序无法正确处理该头部，可能会导致一些兼容性问题，影响业务正常运行。您可以选择关闭 WAF 自动插入该头部的功能，避免此类问题发生。 启用流量标记 启用流量标记可以帮助源站区分经过WAF的请求，获取客户真实源IP或源端口。 例如，如果攻击者在域名接入WAF前，已获取源站IP信息，并通过购买其他WAF实例，将请求回源到目标源站时，您可以在源站对启用流量标记的字段进行校验。如果请求中存在指定标记字段，则为WAF检测后的正常请求，放行该请求；如果请求中不存在指定标记字段，则为攻击者请求，拦截该请求。 您可以配置如下类型的标记字段： 自定义Header 通过配置Header名和Header值，使WAF在回源请求中添加该Header信息，标记经过WAF的请求（区分没有经过WAF的请求，便于您的后端服务统计分析）。 例如，您可以使用ALIWAF-TAG: Yes标记经过WAF的请求，其中，ALIWAF-TAG为Header名，Yes为Header值。 客户端真实源IP 通过配置真实客户端源IP所在的头部字段名，WAF可记录该头部字段并将该头部字段传递回源站。关于WAF判定客户端真实源IP的具体规则，请参见WAF前是否有七层代理（高防/CDN等）参数的描述。 客户端真实源端口 通过配置真实客户端源端口所在的头部字段名，WAF可记录该头部字段并将该头部字段传递回源站。 重要 请不要填写标准的HTTP头部字段（例如User-Agent等），否则会导致标准头部字段内容被自定义的字段值覆盖。 单击新增标记，可以增加标记字段。最多支持设置5个标记字段。 配置回源长连接 如果WAF与您的源站之间出现长连接超时响应问题时，您可以根据实际业务情况，调节长连接超时时间、复用次数、空闲长连接超时时间。 设置读连接超时时间：WAF等待源站响应的时间。超过该时间，则WAF断开该连接。默认值为120s，可配置范围为1s~3600s。 设置写连接超时时间：WAF向源站发送请求的时间。超过该时间，则源站断开该连接。默认值为120s，可配置范围为1s~3600s。 回源长连接：如果您需要配置长连接的复用次数或空闲长连接超时间，您可以开启该功能，并设置以下参数。 复用长连接的请求个数：WAF可以向源站同时发送的请求或接收的响应的个数。默认值为1000个，可配置范围为60个~1000个。 空闲长连接超时时间：空闲长连接的关闭时间。默认值为3600s，可配置范围为10s~3600s。

6. 认并选中要添加的实例后，单击确定。

   完成接入后，WAF会自动生成一个命名为“实例id-端口-资产类型”的防护对象，并为该防护对象默认开启基础防护规则。您可以在接入列表，单击已接入的实例ID，在防护对象页面，查看自动添加的防护对象，并为其配置防护规则。具体操作，请参见防护配置概述。

相关操作

查看源站服务器和管理引流端口

实例接入WAF后，您可以查看源站服务器的详细防护信息，以及在需要紧急容灾的情况下强制关闭引流或删除引流端口。

1. 在接入管理页面，单击云产品接入页签。

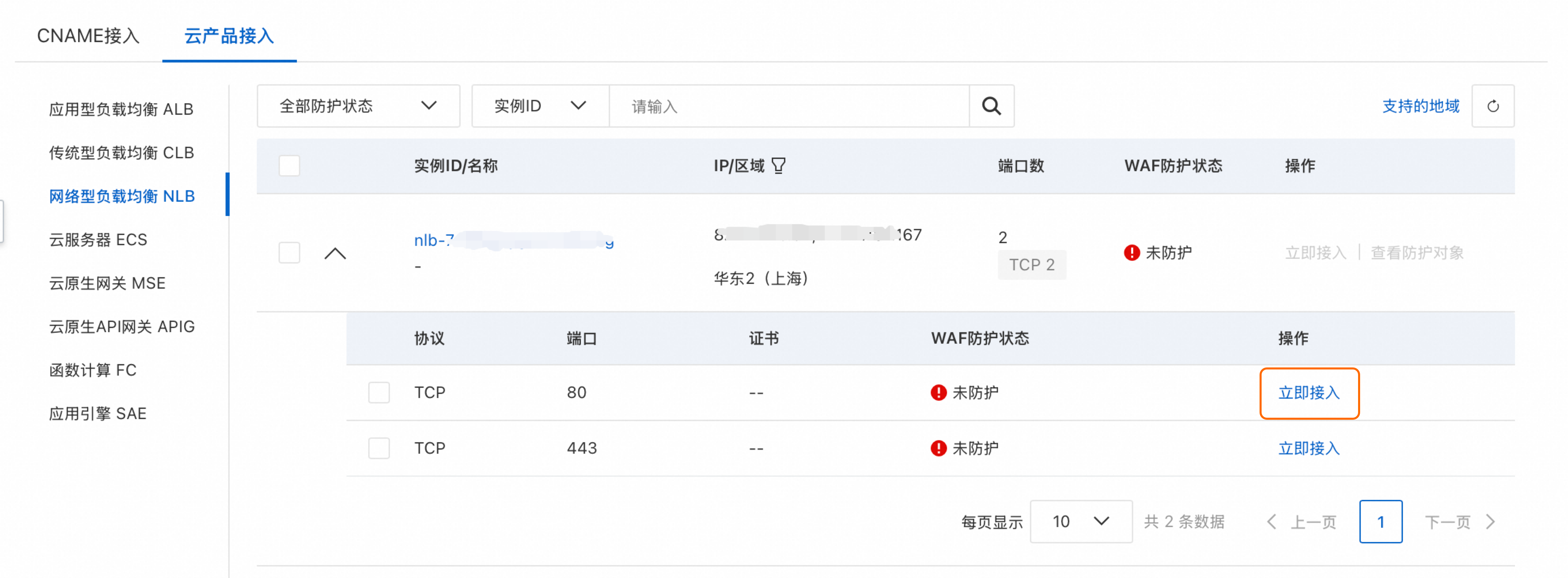

2. 在NLB分页，单击目标实例前的图标，展开查看该实例下已添加到WAF防护的端口。

   • 查看端口详情：单击端口详情，查看端口、协议、配置的证书信息，设置WAF前是否有七层代理（高防/CDN等）、启用流量标记（高级设置）、配置回源长连接（高级设置）。

   • 取消接入：单击取消接入，在取消接入对话框，单击确定。

     重要

     取消接入后，您资产上的流量将不再受到WAF保护，您可以单击接入，重新添加端口。具体操作，请参见添加引流端口。

更新引流端口绑定的证书

如果证书即将到期或其他原因导致证书发生变更（例如证书被吊销），您需要更新引流端口绑定的证书。

具体操作如下所示：

1. 续费证书或将第三方证书上传到数字证书管理服务（原 SSL 证书）。具体操作，请参见SSL证书续费或上传和共享SSL证书。

2. 同步证书到WAF。

   • 在WAF控制台更新证书。

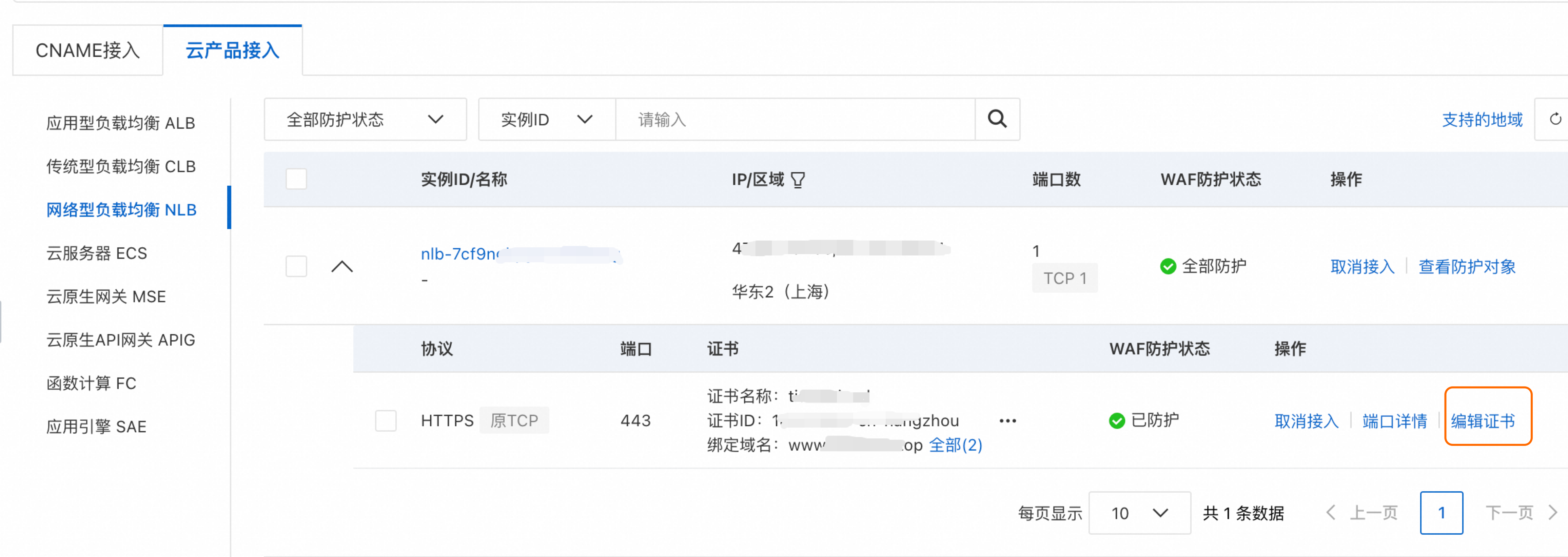

     1. 在云产品接入页签，选择NLB分页，定位到目标实例，单击图标，选择目标端口操作列的编辑证书。

     2. 在默认证书区域，选中选择已有证书，并重新选择更换后的证书。
