负载均衡：ALB添加函数计算FC作为后端服务

背景信息

阿里云函数计算是事件驱动的全托管计算服务。通过函数计算，您无需管理服务器等基础设施，只需编写代码并上传。函数计算会为您准备好计算资源，以弹性、可靠的方式运行您的代码，并提供日志查询、性能监控、报警等功能。函数计算是Serverless架构的一种形态，面向函数编程，基于事件驱动提供阿里云云服务之间端到端的解决方案。借助函数计算，您可以快速构建任何类型的应用和服务，并且只需为任务实际消耗的资源付费。

创建完函数后，您可以通过ALB服务器组和监听的配置，将函数作为ALB的后端服务器。当接收到访问请求时，ALB会将请求内容转发给函数计算并触发函数调用，函数运行完成后，函数计算将运行结果作为响应返回给请求方。

使用限制

• ALB实例和函数属于同一个地域。

• 函数计算作为ALB后端服务器时的使用限制：

  • 仅支持创建处理HTTP请求的函数。

  • 函数计算要求客户端在访问函数时，HTTP请求头中包含Date头域。Date头域表示消息发送的时间。

• ALB使用函数计算时的使用限制：一个ALB函数计算类型服务器组仅支持添加一个函数作为后端服务器。

步骤一：创建函数计算服务

1. 登录函数计算控制台。

   重要

   如果您的控制台当前处于函数计算3.0版本页面，您可单击右上角返回函数计算2.0，返回函数计算2.0页面进行操作。

2. 在左侧导航栏，单击服务及函数。

3. 在顶部菜单栏，选择所属地域。本文选择华东1（杭州）。

4. 在服务列表页面，单击创建服务。

5. 在创建服务面板，部分配置可参考以下信息，其余参数可保持默认，然后单击确定。

   参数	说明
   名称	输入函数计算服务名称。 长度为1~128个字符，只能包含字母、数字、下划线（_）和中划线（-），不能以数字、中划线（-）开头。
   描述	输入函数计算服务描述。
   日志功能	是否启用阿里云日志服务。本文选择启用。 启用：启用后，函数计算会自动为您在日志服务创建对应的Project（日志项目）和Logstore（日志仓库），并自动把函数日志投递到相应的Logstore。 此时，函数计算为您的服务授予基于最小权限原则创建的AliyunFCDefaultRole，以访问日志服务。关于服务角色的更多信息，请参见授予函数计算访问其他云服务的权限。 禁用：函数的执行日志将无法通过日志服务存储和查询。 说明 请确保您已开通日志服务。否则，无法启用日志功能。

步骤二：创建函数

1. 在服务列表页面，在目标服务操作列单击函数管理。

2. 在函数管理页面，单击创建函数。

3. 在创建函数页面，按需选择创建函数的方式。

   本文选择使用内置运行时创建。

4. 在基本设置、函数代码和触发器配置区域，配置以下参数信息，然后单击创建。

   此处仅列出和本文强相关的配置项，其余未列出的参数保持默认值。

   参数	操作
   基本设置
   函数名称	填写自定义的函数名称。
   请求处理程序类型	选择请求处理程序类型。本文选择处理 HTTP 请求。 请求处理程序类型：用于处理HTTP请求或Websocket请求的函数。 说明 负载均衡ALB仅支持通过HTTP请求触发函数。

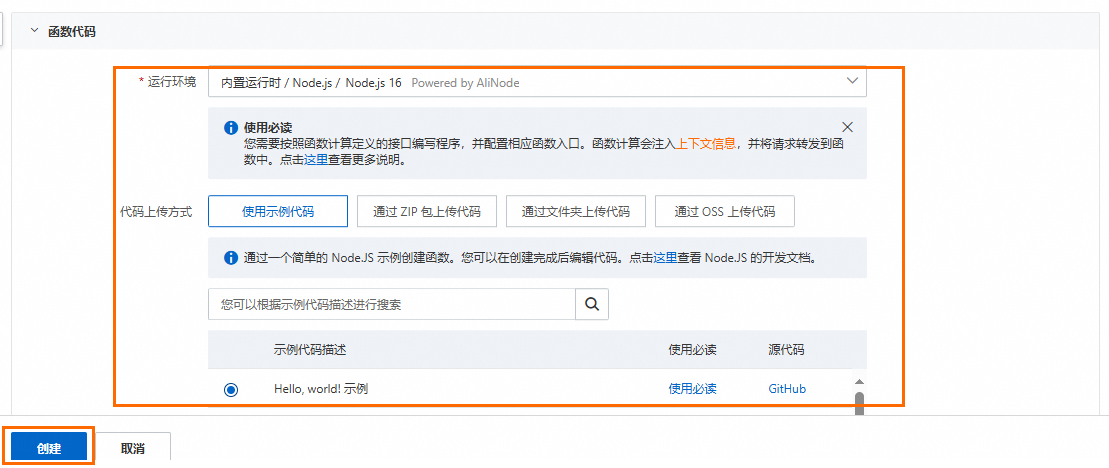

   函数代码
   运行环境	选择运行环境。本文选择Node.js 14。 关于函数计算支持的运行环境，请参见管理函数。
   代码上传方式	选择上传函数代码到函数计算的方式。 本文选择使用示例代码。
   触发器配置
   触发器类型	显示当前选择的触发器类型：HTTP触发器。 触发器是触发函数执行的方式。
   名称	输入触发器的名称。
   请求方法	选择触发该HTTP触发器的方法。本文选择GET和POST。
   认证方式	本文选择签名认证。更多信息，请参见签名认证。

5. 在函数代码页签，在代码编辑器中修改代码。

   代码修改示例如下。

   varparams={
   	path : req.path,
    	queries : req.queries,
   	headers : req.headers,
   	method : req.method,
   	requestURI : req.url,
   	clientIP : req.clientIP,
   	log : ("Hello World.This is FC!"),
   }

6. 在函数代码页签，在左上角单击部署代码，然后单击测试函数。

   执行完成后，您可以在返回结果区域查看函数运行结果。更多操作，请参见快速创建函数。

步骤三：创建函数计算类型的服务器组

1. 登录应用型负载均衡ALB控制台。

2. 在顶部菜单栏选择所属地域。本文选择华东1（杭州）。

3. 在左侧导航栏，选择应用型负载均衡 ALB > 服务器组。

4. 在服务器组页面，单击创建服务器组，完成以下配置，然后单击创建。

   参数	说明
   服务器组类型	选择服务器组类型。本文选择函数计算类型。
   服务器组名称	输入服务器组名称。
   配置健康检查
   健康检查	开启或关闭健康检查。本文保持默认配置，即关闭健康检查。

5. 在服务器组页面，找到目标服务器组，然后在操作列单击编辑后端服务器。

6. 在后端服务器页签，单击设置函数计算。

7. 在添加后端服务器面板，选择以下任意一种方式完成参数配置，然后单击确定。

   • 通过选择资源

     参数	描述
     配置方式	在下拉列表中选择通过选择资源。
     服务	选择步骤一中创建的函数计算服务。
     版本	选择LATEST。新创建的服务，默认只有一个LATEST版本。
     函数	在下拉列表中选择您已创建的函数。如果没有可用的函数，请单击创建新函数，然后按照页面提示新建函数。具体操作，请参见管理函数。
     描述	输入描述信息。

   • 通过ARN配置

     参数	描述
     配置方式	在下拉列表中选择通过ARN配置。
     ARN	输入目标函数的ARN。 您可以在函数计算控制台的函数详情页面，复制函数ARN。具体操作， 请参见获取函数ARN。
     描述	输入描述信息。

步骤四：创建ALB实例并配置监听

1. 登录应用型负载均衡ALB控制台。

2. 在顶部菜单栏选择所属地域。本文选择华东1（杭州）。

3. 在实例页面，单击创建应用型负载均衡。

4. 在应用型负载均衡(按量付费)国际站购买页面，完成参数配置。

   此处仅列出和本文强相关的配置项。关于其余参数的配置，请参见创建应用型负载均衡。

   • 地域：本文选择华东1（杭州）。

   • 实例网络类型：本文选择公网。

5. 在实例页面，找到已创建的ALB实例，在目标实例操作列下单击创建监听，然后打开监听配置向导。

6. 在配置监听配置向导，完成以下配置，然后单击下一步。

   监听配置	说明
   选择监听协议	选择监听的协议类型。 本文选择HTTP。
   监听端口	输入用来接收请求并向后端服务器进行请求转发的监听端口，端口范围为1~65535。本文输入80。
   监听名称	自定义监听的名称。
   高级配置	本文使用默认配置。

7. 在选择服务器组配置向导，在选择服务器组的下拉框选择函数计算类型，并选择步骤三创建的后端服务器组，然后单击下一步。

8. 在配置审核配置向导，确认配置信息，单击提交。

步骤五：设置域名解析

实际业务场景中，建议您使用自有域名，通过CNAME解析的方式将自有域名指向ALB实例域名。

1. 在左侧导航栏，选择应用型负载均衡 ALB > 实例

2. 在实例页面，复制已创建的ALB实例的DNS名称。

3. 执行以下步骤添加CNAME解析记录。

   说明

   对于非阿里云注册域名，需先将域名添加到云解析控制台，才可以进行域名解析设置。具体操作，请参见域名管理。如果您是阿里云注册的域名，请直接执行以下步骤。

   1. 登录域名解析控制台。

   2. 在权威域名解析页面，找到目标域名，在操作列单击解析设置。

   3. 在解析设置页面，单击添加记录。

   4. 在添加记录面板，配置以下信息完成CNAME解析配置，然后单击确定。

      配置	说明
      记录类型	在下拉列表中选择CNAME。
      主机记录	您的域名的前缀。本文输入@。 说明 创建域名为根域名时，主机记录为@。
      解析请求来源	选择默认。
      记录值	输入域名对应的CNAME地址，即您复制的ALB实例的DNS名称。
      TTL	全称Time To Live，表示DNS记录在DNS服务器上的缓存时间，本文使用默认值。

步骤六：连通性测试

完成上述操作后，ALB和函数计算已经建立了连接，您可以通过以下操作，测试ALB和函数计算的连通性。

1. 打开命令行窗口，执行curl -v <域名>命令获取Date头域。

   函数计算要求HTTP访问请求头中包含Date头域。



2. 执行curl -H "Date头域" <域名>命令。

   如下图所示，收到如下所示的回复报文，则表示ALB可以将请求转发至函数计算并调用函数。
