本文档以室内空气检测项目为例，介绍如何将谷歌Android Things物联网硬件接入阿里云物联网平台。

硬件设备

  • 项目设备列表

    下表中为室内空气检测所需的硬件设备：

    设备 设备图片 备注

    NXP Pico i.MX7D

    开发板

    		 Android Things

    基于Android things系统1.0。

    如需更多帮助，请参见NXP Pico i.MX7D I/O官网接口文档：开发者指南。

    说明 该硬件可以用树莓派替代。详细内容，请参见远程控制树莓派服务器。

    DHT12

    温湿度传感器

    		 Android Things 采用I2C数据通信方式。

    ZE08-CH2O

    甲醛检测传感器

    		 Android Things 采用UART数据通信方式。
  • 设备接线示意图
    Android Things
    • 将温湿度传感器（DHT12）的时钟信号线引脚SCL和数据线引脚SDA分别与开发板的I2C总线的SCL和SDA引脚相接。
    • 将甲醛检测传感器（ZE08-CH2O）的发送数据引脚TXD与开发板的接收数据引脚RXD相接；将ZE08-CH2O的接收数据引脚RXD与开发板的发送数据引脚TXD相接。

创建阿里云物联网平台产品和设备

  1. 登录阿里云物联网平台控制台。
  2. 创建产品。

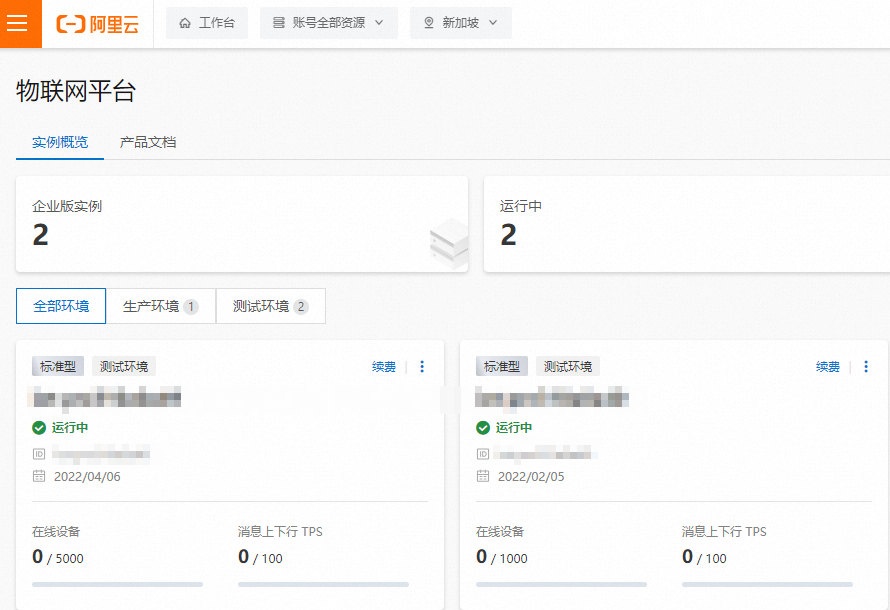

    1. 在实例概览页面，找到对应的实例，单击实例进入实例详情页面。
      重要 目前日本（东京）地域开通了企业版实例服务。其他地域，请跳过此步骤。
      实例概览
    2. 在左侧导航栏，单击设备管理，选择产品。
    3. 在产品页，单击创建产品进入产品创建流程。详情操作，请参见创建产品。
  3. 定义物模型。
    1. 在产品创建成功页面，单击前往定义物模型。
    2. 在产品详情页的功能定义页签下，单击编辑草稿 > 添加自定义功能。
    3. 添加以下属性。
      属性名称 标识符 数据类型 取值范围 描述
      温度 temperature float -50~100 DHT12温湿度传感器采集的温度数据。
      湿度 humidity float 0~100 DHT12温湿度传感器采集的湿度数据。
      甲醛浓度 ch2o double 0~3 ZE08甲醛检测传感器采集的甲醛浓度。
    4. 单击发布上线发布物模型。
  4. 创建设备。

    在设备页面，单击添加设备，在产品下创建设备。详情操作，请参见单个创建设备。

开发Android things设备

  1. 使用Android Studio创建Android things工程，添加网络权限。
    <uses-permission android:name="android.permission.INTERNET" />
  2. 在gradle中添加eclipse.paho.mqtt。
    implementation 'org.eclipse.paho:org.eclipse.paho.client.mqttv3:1.2.0'
  3. 配置通过I2C读取温湿度传感器DHT12的数据。
    private void readDataFromI2C() {

        try {

            byte[] data = new byte[5];
            i2cDevice.readRegBuffer(0x00, data, data.length);

            // check data
            if ((data[0] + data[1] + data[2] + data[3]) % 256 != data[4]) {
                humidity = temperature = 0;
                return;
            }
            // humidity data
            humidity = Double.valueOf(String.valueOf(data[0]) + "." + String.valueOf(data[1]));
            Log.d(TAG, "humidity: " + humidity);
            // temperature data
            if (data[3] < 128) {
                temperature = Double.valueOf(String.valueOf(data[2]) + "." + String.valueOf(data[3]));
            } else {
                temperature = Double.valueOf("-" + String.valueOf(data[2]) + "." + String.valueOf(data[3] - 128));
            }

            Log.d(TAG, "temperature: " + temperature);

        } catch (IOException e) {
            Log.e(TAG, "readDataFromI2C error " + e.getMessage(), e);
        }

    }
  4. 配置通过UART获取甲醛检测传感器Ze08-CH2O的数据。
    try {
                // data buffer
                byte[] buffer = new byte[9];

                while (uartDevice.read(buffer, buffer.length) > 0) {

                    if (checkSum(buffer)) {
                        ppbCh2o = buffer[4] * 256 + buffer[5];
                        ch2o = ppbCh2o / 66.64 * 0.08;
                    } else {
                        ch2o = ppbCh2o = 0;
                    }
                    Log.d(TAG, "ch2o: " + ch2o);
                }

            } catch (IOException e) {
                Log.e(TAG, "Ze08CH2O read data error " + e.getMessage(), e);
            }
  5. 创建阿里云物联网平台与设备端的连接，上报数据。
    /*
payload格式
{
  "id": 123243,
  "params": {
    "temperature": 25.6,
    "humidity": 60.3,
    "ch2o": 0.048
  },
  "method": "thing.event.property.post"
}
*/
MqttMessage message = new MqttMessage(payload.getBytes("utf-8"));
message.setQos(1);

String pubTopYourPc = "/sys/${YourProductKey}/${YourDeviceName}/thing/event/property/post";

mqttClient.publish(pubTopic, message);

请访问GitHub阿里云IoT ，下载完整的示例工程代码。

查看实时数据

设备启动后，登录物联网平台控制台，找到设备详情页，在运行状态页签下，查看设备当前的实时属性数据。

Android Things
