    实时计算Flink版：配置作业日志输出

    文档中心

    实时计算Flink版：配置作业日志输出

    更新时间：Nov 12, 2024

    除直接在Flink控制台作业探查页面查看作业日志外，您还可以将作业日志配置输出至外部存储（OSS、SLS或Kafka）后进行查看，并支持配置输出的日志级别。本文为您介绍如何配置作业日志输出，配置后您可以在对应存储中查看作业日志。

    注意事项

    • 配置日志到其他存储后，如果未关闭日志归档功能，购买工作空间时配置的OSS仍会持续保存日志。关闭后，Flink控制台页面也将无法查看作业日志。


    • 配置日志输出至OSS、SLS或Kafka后，需要重启作业。

    • 您可以在日志配置中使用${secret_values.xxxx}，引用已经在密钥托管中设置的变量，详情请参见变量管理。

    配置单个作业日志输出

    1. 进入配置单个作业日志输出入口。

      1. 登录实时计算管理控制台。

      2. 单击目标工作空间操作列下的控制台。

      3. 在左侧导航栏上，单击运维中心 > 作业运维，单击目标作业名称。

      4. 在部署详情页签，单击日志配置区域右侧的编辑。

      5. 日志模板选择为自定义模板。

    2. 配置日志输出信息。

      按照存储对象，将对应配置信息复制粘贴到输入框中，并修改指定参数取值为您目标存储信息。如果您还需要配置不同级别的日志分别输出至不同存储，可以参见配置不同级别日志分别输出为Appender配置不同的日志级别过滤规则。

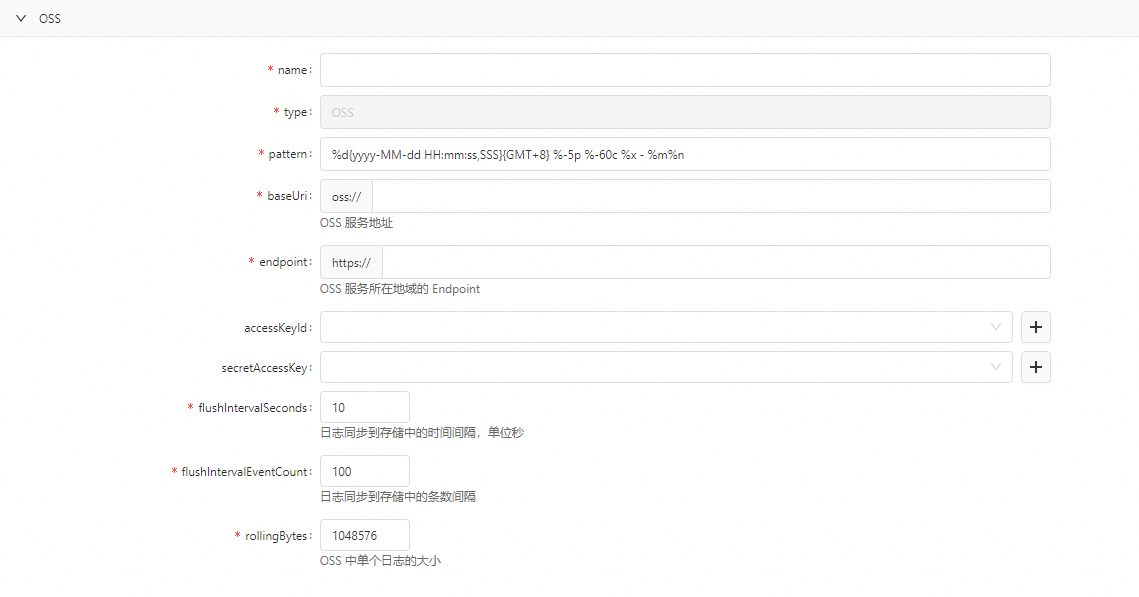

      配置到OSS

      <?xml version="1.0" encoding="UTF-8"?>
<Configuration xmlns="http://logging.apache.org/log4j/2.0/config"
strict="true" packages="com.ververica.platform.logging.appender" status="WARN">
  <Appenders>
    <Appender name="StdOut" type="Console">
      <Layout pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" type="PatternLayout" charset="UTF-8"/>
    </Appender>
    <Appender name="RollingFile" type="RollingFile" fileName="${sys:log.file}" filePattern="${sys:log.file}.%i">
      <Layout pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" type="PatternLayout" charset="UTF-8"/>
      <Policies>
        <SizeBasedTriggeringPolicy size="20 MB"/>
      </Policies>
      <DefaultRolloverStrategy max="4"/>
    </Appender>
    <Appender name="OSS" type="OSS">
      <Layout pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" type="PatternLayout" charset="UTF-8"/>

      <!-- The final effective log path is: ${baseUri}/logs/${namespace}/${deploymentId}/{jobId}/ -->
      <Property name="namespace">{{ namespace }}</Property> <!-- Do not modify this line -->
      <Property name="baseUri">oss://YOUR-BUCKET-NAME/</Property>
      <Property name="endpoint">https://YOUR-ENDPOINT</Property>
      <Property name="accessKeyId">${secret_values.accessKeyId}</Property>
      <Property name="secretAccessKey">${secret_values.accessKeySecret}</Property>
      <Property name="flushIntervalSeconds">10</Property>
      <Property name="flushIntervalEventCount">100</Property>
      <Property name="rollingBytes">10485760</Property>
    </Appender>
   <Appender name="StdOutErrConsoleAppender" type="Console">
     <Layout pattern="%m" type="PatternLayout" charset="UTF-8"/>
   </Appender>
   <Appender name="StdOutFileAppender" type="RollingFile" fileName="${sys:stdout.file}" filePattern="${sys:stdout.file}.%i">
     <Layout pattern="%m" type="PatternLayout" charset="UTF-8"/>
     <Policies>
     <SizeBasedTriggeringPolicy size="1 GB"/>
     </Policies>
     <DefaultRolloverStrategy max="2"/>
   </Appender>
   <Appender name="StdErrFileAppender" type="RollingFile" fileName="${sys:stderr.file}" filePattern="${sys:stderr.file}.%i">
     <Layout pattern="%m" type="PatternLayout" charset="UTF-8"/>
     <Policies>
     <SizeBasedTriggeringPolicy size="1 GB"/>
     </Policies>
     <DefaultRolloverStrategy max="2"/>
   </Appender>
  </Appenders>
  <Loggers>
    <Logger level="INFO" name="org.apache.hadoop"/>
    <Logger level="INFO" name="org.apache.kafka"/>
    <Logger level="INFO" name="org.apache.zookeeper"/>
    <Logger level="INFO" name="akka"/>
    <Logger level="ERROR" name="org.jboss.netty.channel.DefaultChannelPipeline"/>
    <Logger level="OFF" name="org.apache.flink.runtime.rest.handler.job.JobDetailsHandler"/>
    <Logger level="ERROR" name="org.apache.flink.fs.osshadoop.shaded.com.aliyun.oss"/>
  <Logger level="INFO" name="StdOutErrRedirector.StdOut" additivity="false">
    <AppenderRef ref="StdOutFileAppender"/>
    <AppenderRef ref="StdOutErrConsoleAppender"/>
  </Logger>
  <Logger level="INFO" name="StdOutErrRedirector.StdErr" additivity="false">
    <AppenderRef ref="StdErrFileAppender"/>
    <AppenderRef ref="StdOutErrConsoleAppender"/>
  </Logger>
    {%- for name, level in userConfiguredLoggers -%}
      <Logger level="{{ level }}" name="{{ name }}"/>
    {%- endfor -%}
    <Root level="{{ rootLoggerLogLevel }}">
      <AppenderRef ref="StdOut"/>
      <AppenderRef ref="RollingFile"/>
      <AppenderRef ref="OSS"/>
    </Root>
  </Loggers>
</Configuration>

      参数

      说明

      YOUR-BUCKET-NAME

      替换成您OSS Bucket名称。

      YOUR-ENDPOINT

      替换成您OSS的Endpoint，详情请参见OSS地域和访问域名。

      Endpoint为ECS的VPC网络访问（内网） 所在行的Endpoint（地域节点）信息。

      YOUR-OSS-ACCESSKEYID

      替换成您配置OSS服务账号的AccessKey ID和AccessKey Secret，获取方法请参见获取AccessKey。

      为了避免明文AccessKey带来的安全风险，本示例通过密钥管理的方式填写AccessKey取值，详情请参见变量管理。

      说明

      仅当您配置输出到与Flink账号不同账号下的OSS时，该参数必填。相同账号时无需填写，请删除该参数。

      YOUR-OSS-ACCESSKEYSECRET

      flushIntervalSeconds

      日志同步到存储中的时间间隔，即间隔多久将日志数据写入一次，单位是秒。

      flushIntervalEventCount

      日志同步到存储中的条数间隔，即获取多少条日志数据后写入一次。

      说明

      与flushIntervalSeconds同时配置时，哪个先达到设置值就写入一次。

      rollingBytes

      OSS中单个日志的大小。达到最大值后，后续写入的数据会写入一个新的日志文件。

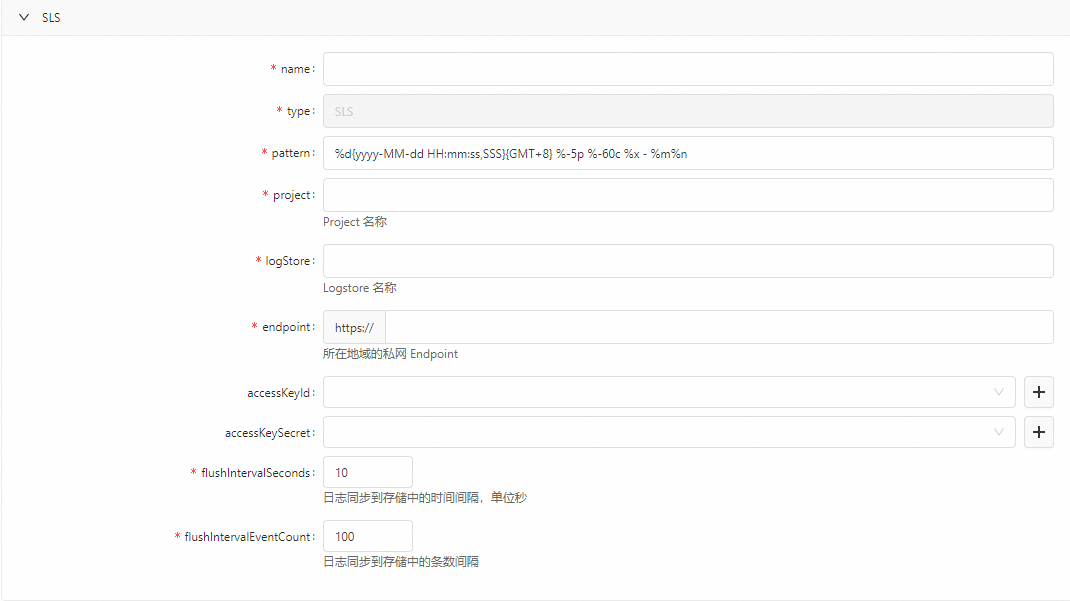

      配置到SLS

      <?xml version="1.0" encoding="UTF-8"?>
<Configuration xmlns="http://logging.apache.org/log4j/2.0/config"
strict="true" packages="com.ververica.platform.logging.appender" status="WARN">
  <Appenders>
    <Appender name="StdOut" type="Console">
      <Layout pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" type="PatternLayout" charset="UTF-8"/>
    </Appender>
    <Appender name="RollingFile" type="RollingFile" fileName="${sys:log.file}" filePattern="${sys:log.file}.%i">
      <Layout pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" type="PatternLayout" charset="UTF-8"/>
      <Policies>
        <SizeBasedTriggeringPolicy size="5 MB"/>
      </Policies>
      <DefaultRolloverStrategy max="1"/>
    </Appender>
    <Appender name="SLS" type="SLS">
      <Layout pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" type="PatternLayout" charset="UTF-8"/>

      <!-- The final effective log path is: ${baseUri}/logs/${namespace}/${deploymentId}/{jobId}/ -->
      <Property name="namespace">{{ namespace }}</Property> <!-- Do not modify this line -->
      <Property name="project">YOUR-SLS-PROJECT</Property>
      <Property name="logStore">YOUR-SLS-LOGSTORE</Property>
      <Property name="endpoint">YOUR-SLS-ENDPOINT</Property>
      <Property name="accessKeyId">${secret_values.accessKeyId}</Property>
      <Property name="accessKeySecret">${secret_values.accessKeySecret}</Property>
      <Property name="topic">{{ namespace }}:{{ deploymentId }}:{{ jobId }}</Property>
      <Property name="deploymentName">{{ deploymentName }}</Property>
      <Property name="flushIntervalSeconds">10</Property>
      <Property name="flushIntervalEventCount">100</Property>
    </Appender>
   <Appender name="StdOutErrConsoleAppender" type="Console">
     <Layout pattern="%m" type="PatternLayout" charset="UTF-8"/>
   </Appender>
   <Appender name="StdOutFileAppender" type="RollingFile" fileName="${sys:stdout.file}" filePattern="${sys:stdout.file}.%i">
     <Layout pattern="%m" type="PatternLayout" charset="UTF-8"/>
     <Policies>
     <SizeBasedTriggeringPolicy size="1 GB"/>
     </Policies>
     <DefaultRolloverStrategy max="2"/>
   </Appender>
   <Appender name="StdErrFileAppender" type="RollingFile" fileName="${sys:stderr.file}" filePattern="${sys:stderr.file}.%i">
     <Layout pattern="%m" type="PatternLayout" charset="UTF-8"/>
     <Policies>
     <SizeBasedTriggeringPolicy size="1 GB"/>
     </Policies>
     <DefaultRolloverStrategy max="2"/>
   </Appender>
  </Appenders>
  <Loggers>
    <Logger level="INFO" name="org.apache.hadoop"/>
    <Logger level="INFO" name="org.apache.kafka"/>
    <Logger level="INFO" name="org.apache.zookeeper"/>
    <Logger level="INFO" name="akka"/>
    <Logger level="ERROR" name="org.jboss.netty.channel.DefaultChannelPipeline"/>
    <Logger level="OFF" name="org.apache.flink.runtime.rest.handler.job.JobDetailsHandler"/>
    <Logger level="ERROR" name="org.apache.flink.fs.osshadoop.shaded.com.aliyun.oss"/>
  <Logger level="INFO" name="StdOutErrRedirector.StdOut" additivity="false">
    <AppenderRef ref="StdOutFileAppender"/>
    <AppenderRef ref="StdOutErrConsoleAppender"/>
  </Logger>
  <Logger level="INFO" name="StdOutErrRedirector.StdErr" additivity="false">
    <AppenderRef ref="StdErrFileAppender"/>
    <AppenderRef ref="StdOutErrConsoleAppender"/>
  </Logger>
    {%- for name, level in userConfiguredLoggers -%}
      <Logger level="{{ level }}" name="{{ name }}"/>
    {%- endfor -%}
    <Root level="{{ rootLoggerLogLevel }}">
      <AppenderRef ref="StdOut"/>
      <AppenderRef ref="RollingFile"/>
      <AppenderRef ref="SLS"/>
    </Root>
  </Loggers>
</Configuration>
      说明

      代码中的namespace、deploymentId、jobId、deploymentName为Twig变量，您无需修改，修改后会导致作业启动时报错。

      参数

      说明

      YOUR-SLS-PROJECT

      替换成您SLS的Project名称。

      YOUR-SLS-LOGSTORE

      替换成您SLS的Logstore名称。

      YOUR-SLS-ENDPOINT

      替换成您SLS所在地域的私网Endpoint，详情请参见服务入口。

      YOUR-SLS-ACCESSKEYID

      替换成您配置SLS服务账号的AccessKey ID和AccessKey Secret，获取方法请参见获取AccessKey。

      为了避免明文AccessKey带来的安全风险，本示例通过密钥管理的方式填写AccessKey取值，详情请参见变量管理。

      说明

      如果您配置的SLS和Flink服务不在同一账号时，需要给SLS服务账号配置Flink账号可以写入SLS的权限，具体操作详情请参见创建自定义权限策略，具体的策略内容信息如下：

      • 不限制SLS范围

        {

    "Version": "1",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "log:Get*",
                "log:PostLogStoreLogs"
            ],
            "Resource": "*"
        }
    ]
}

      • 指定SLS资源范围，示例如下。

        {
    "Version": "1",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "log:PostLogStoreLogs",
                "log:GetLogStore"
            ],
            "Resource": "acs:log:cn-beijing:152940222687****:project/test-vvp-sls/logstore/test-ltest"
        }
    ]
}

      YOUR-SLS-ACCESSKEYSECRET

      flushIntervalSeconds

      日志同步到存储中的时间间隔，即间隔多久将日志数据写入一次，单位是秒。

      flushIntervalEventCount

      日志同步到存储中的条数间隔，即获取多少条日志数据后写入一次。

      说明

      与flushIntervalSeconds同时配置时，哪个先达到设置值就写入一次。

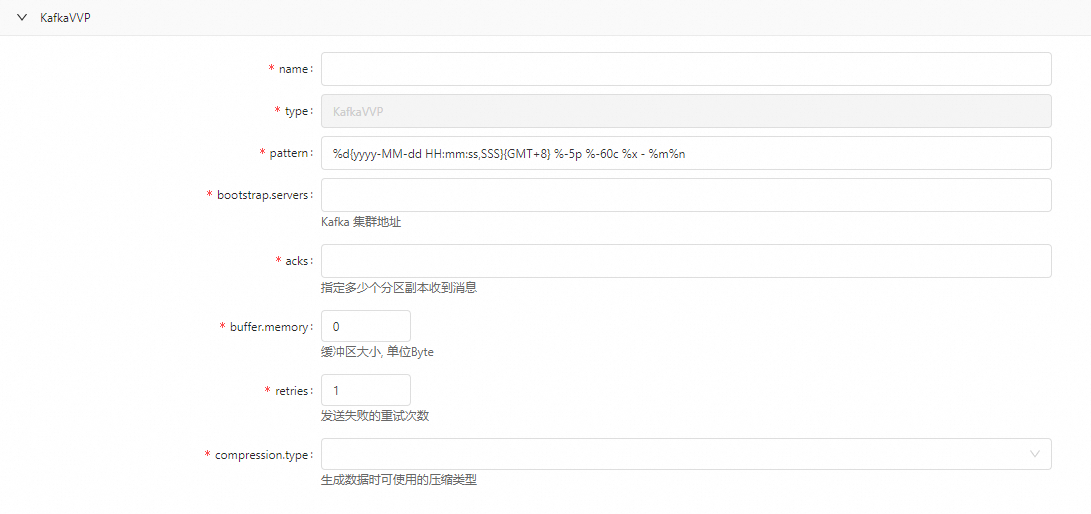

      配置到Kafka

      说明

      暂不支持开启Kerberos认证的Kafka集群。

      • 前提条件

        实时计算提供的KafkaAppender日志插件是通过Flink的插件类加载器加载，使用前需要显示指定KafkaAppender日志插件所在的包路径，使得Flink应用可以成功加载到该插件。具体的操作方式如下：

        • 配置作业模板（对该项目空间下所有作业生效）

          在Flink开发控制台配置管理页面的其他配置中，添加如下代码。

          plugin.classloader.parent-first-patterns.additional: com.ververica.platform.logging.appender

        • 配置单个作业（仅对当前作业生效）

          在作业运维页面，单击目标作业名称，在部署详情页签的运行参数配置区域的其他配置中，添加如下代码。

          plugin.classloader.parent-first-patterns.additional: com.ververica.platform.logging.appender

      • 日志配置

        <?xml version="1.0" encoding="UTF-8"?>
<Configuration xmlns="http://logging.apache.org/log4j/2.0/config"
strict="true" packages="com.ververica.platform.logging.appender" status="WARN">
  <Appenders>
    <Appender name="StdOut" type="Console">
      <Layout pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" type="PatternLayout"/>
    </Appender>
    <Appender name="RollingFile" type="RollingFile" fileName="${sys:log.file}" filePattern="${sys:log.file}.%i">
      <Layout pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" type="PatternLayout"/>
      <Policies>
        <SizeBasedTriggeringPolicy size="20 MB"/>
      </Policies>
      <DefaultRolloverStrategy max="4"/>
    </Appender>
    <Appender type="KafkaVVP" name="KafkaVVPAppender" topic="YOUR-TOPIC-NAME">
        <Layout type="PatternLayout" pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n"/>
        <Property name="bootstrap.servers">YOUR-KAFKA-BOOTSTRAP-SERVERS</Property>
         <Property name="acks">YOUR-ACKS-VALUE</Property>
         <Property name="buffer.memory">YOUR-BUFFER-MEMORY-SIZE</Property>
          <Property name="retries">YOUR-RETRIES-NUMBER</Property>
         <Property name="compression.type">YOUR-COMPRESSION-TYPE</Property>
    </Appender>
    <Appender type="Async" name="AsyncAppender">
        <AppenderRef ref="KafkaVVPAppender"/>
    </Appender>
  </Appenders>
  <Loggers>
    <Logger level="INFO" name="org.apache.hadoop"/>
    <Logger level="INFO" name="org.apache.kafka"/>
    <Logger level="INFO" name="org.apache.zookeeper"/>
    <Logger level="INFO" name="akka"/>
    <Logger level="ERROR" name="org.jboss.netty.channel.DefaultChannelPipeline"/>
    <Logger level="OFF" name="org.apache.flink.runtime.rest.handler.job.JobDetailsHandler"/>
    {%- for name, level in userConfiguredLoggers -%}
      <Logger level="{{ level }}" name="{{ name }}"/>
    {%- endfor -%}
    <Root level="{{ rootLoggerLogLevel }}">
      <AppenderRef ref="StdOut"/>
      <AppenderRef ref="RollingFile"/>
      <AppenderRef ref="AsyncAppender"/>
    </Root>
  </Loggers>
</Configuration>

        参数

        说明

        YOUR-TOPIC-NAME

        写入的Kafka Topic名称。

        YOUR-KAFKA-BOOTSTRAP-SERVERS

        写入的Kafka Broker地址。

        YOUR-ACKS-VALUE

        指定了必须有多少个分区副本收到消息，Producer才会认为消息写入是成功的。具体取值请参见acks。

        YOUR-BUFFER-MEMORY-SIZE

        Producer缓冲区大小。单位Byte。

        YOUR-RETRIES-NUMBER

        发送失败的重试次数。

        YOUR-COMPRESSION-TYPE

        Producer生成数据时可使用的压缩类型，包括none、gzip、snappy、lz4或zstd。

        说明

        您还可以设置所有Apache Kafka client支持的配置参数，详情请参见Apache Kafka。

    3. 单击保存。

    4. 单击页面顶部的启动。

    配置项目空间下所有作业日志输出

    您可以通过配置模板的方式，配置项目空间下所有作业日志默认输出到OSS、SLS或Kafka。

    重要

    配置后，后续该项目空间下创建的所有作业的日志都会被存储到OSS、SLS或Kafka。

    1. 进入到作业日志模板配置入口。

      1. 登录实时计算控制台。

      2. 单击目标工作空间操作列下的控制台，在实时计算开发控制台页面顶部选择目标项目空间。

      3. 在左侧导航栏，单击运维中心 > 配置管理。

      4. 在作业默认配置页签，选择作业类型。

      5. 在日志配置区域，日志模板选择为自定义模板。

      6. 参考配置单个作业日志输出，配置项目空间下所有作业的日志输出信息。

    2. 单击保存更改。

    配置不同级别日志分别输出

    您可以通过使用log4j2的ThresholdFilter来为不同的Appender配置不同的日志级别过滤规则。配置的优势有：

    • 灵活性：可以根据需要为不同的（外部）存储设置不同的日志级别。

    • 效率：减少不必要的日志处理和传输，提高系统性能。

    • 清晰性：通过分开配置，使得日志的流向更清晰，级别管理更方便。

    配置方法如下：

    1. 在日志配置区域，日志模板选择为自定义模板。

    2. 配置日志输出信息。

      本文以实现实时计算开发控制台（Console）输出INFO级别以上日志，而日志服务（SLS）仅输出ERROR级别以上日志为例，配置示例如下。

      <?xml version="1.0" encoding="UTF-8"?>
<Configuration xmlns="http://logging.apache.org/log4j/2.0/config" strict="true" status="WARN">
  <Appenders>
    <!-- Console Appender configured to output only INFO level logs -->
    <Appender name="StdOut" type="Console">
      <ThresholdFilter level="INFO" onMatch="ACCEPT" onMismatch="DENY"/>
      <Layout type="PatternLayout" pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" charset="UTF-8"/>
    </Appender>

    <!-- RollingFile Appender (no filter shown, logs all levels due to Root level being INFO) -->
    <Appender name="RollingFile" type="RollingFile">
      <!-- Configuration remains unchanged -->
      <!-- ... -->
    </Appender>

    <!-- SLS Appender configured to output only ERROR level and above logs -->
    <Appender name="SLS" type="SLS">
      <ThresholdFilter level="ERROR" onMatch="ACCEPT" onMismatch="DENY"/>
      <Layout type="PatternLayout" pattern="%d{yyyy-MM-dd HH:mm:ss,SSS}{GMT+8} %-5p %-60c %x - %m%n" charset="UTF-8"/>
      <!-- SLS specific properties -->
      <Property name="namespace">YOUR_NAMESPACE</Property>
      <Property name="project">YOUR_SLS_PROJECT</Property>
      <Property name="logStore">YOUR_SLS_LOGSTORE</Property>
      <Property name="endpoint">YOUR_SLS_ENDPOINT</Property>
      <!-- Access credentials and other properties -->
      <!-- ... -->
    </Appender>

    <!-- Other Appenders definitions remain unchanged -->
    <!-- ... -->
  </Appenders>

  <Loggers>
    <!-- Directly configure loggers for StdOut and SLS with specific levels -->
    <Logger name="StdOutLogger" level="INFO" additivity="false">
      <AppenderRef ref="StdOut"/>
    </Logger>

    <Logger name="SLSLogger" level="ERROR" additivity="false">
      <AppenderRef ref="SLS"/>
    </Logger>

    <!-- Other Loggers definitions with their specific configurations -->
    <!-- ... -->

    <!-- Root Logger without specific AppenderRef for SLS and StdOut, to avoid duplicate logging -->
    <Root level="INFO">
      <AppenderRef ref="StdOut"/>
      <AppenderRef ref="RollingFile"/>
      <!-- Exclude SLS from Root to prevent duplicate logging in case of other loggers -->
    </Root>
  </Loggers>
</Configuration>

      在这个配置中：

      • Console Appender：使用了一个ThresholdFilter来确保INFO级别及以上的日志会被输出到实时计算开发控制台。

      • SLS Appender：使用了一个ThresholdFilter来确保只有ERROR级别及以上的日志会被发送到SLS。SLS Appender中的具体属性请参见配置到SLS，YOUR_NAMESPACE、YOUR_SLS_PROJECT等需要替换为实际的SLS项目信息。

        说明

        如果SLS Appender类型不是SLS，而是一个自定义的Appender，请确保使用正确的类型，并且Appender类已经具备了连接到SLS所需的逻辑。

      • StdOutLogger和SLSLogger：它们分别只向StdOut Appender和SLS Appender发送日志，并且各自具有不同的日志级别限制。

      • Root Logger：配置了StdOut Appender和RollingFile Appender，但不包括SLS Appender。这是为了避免在已经有特定Logger配置的情况下，重复将日志发送到SLS。

      更多操作以及log4j配置参数，详情请参见Apache Log4j。

    相关文档
