创建、绑定、解绑和释放边缘高可用虚拟IP - 边缘节点服务ENS

本文为您介绍创建、绑定、解绑和释放边缘高可用虚拟IP的相关操作。

HAVIP配置示例

创建边缘高可用虚拟IP

登录边缘节点服务ENS控制台。

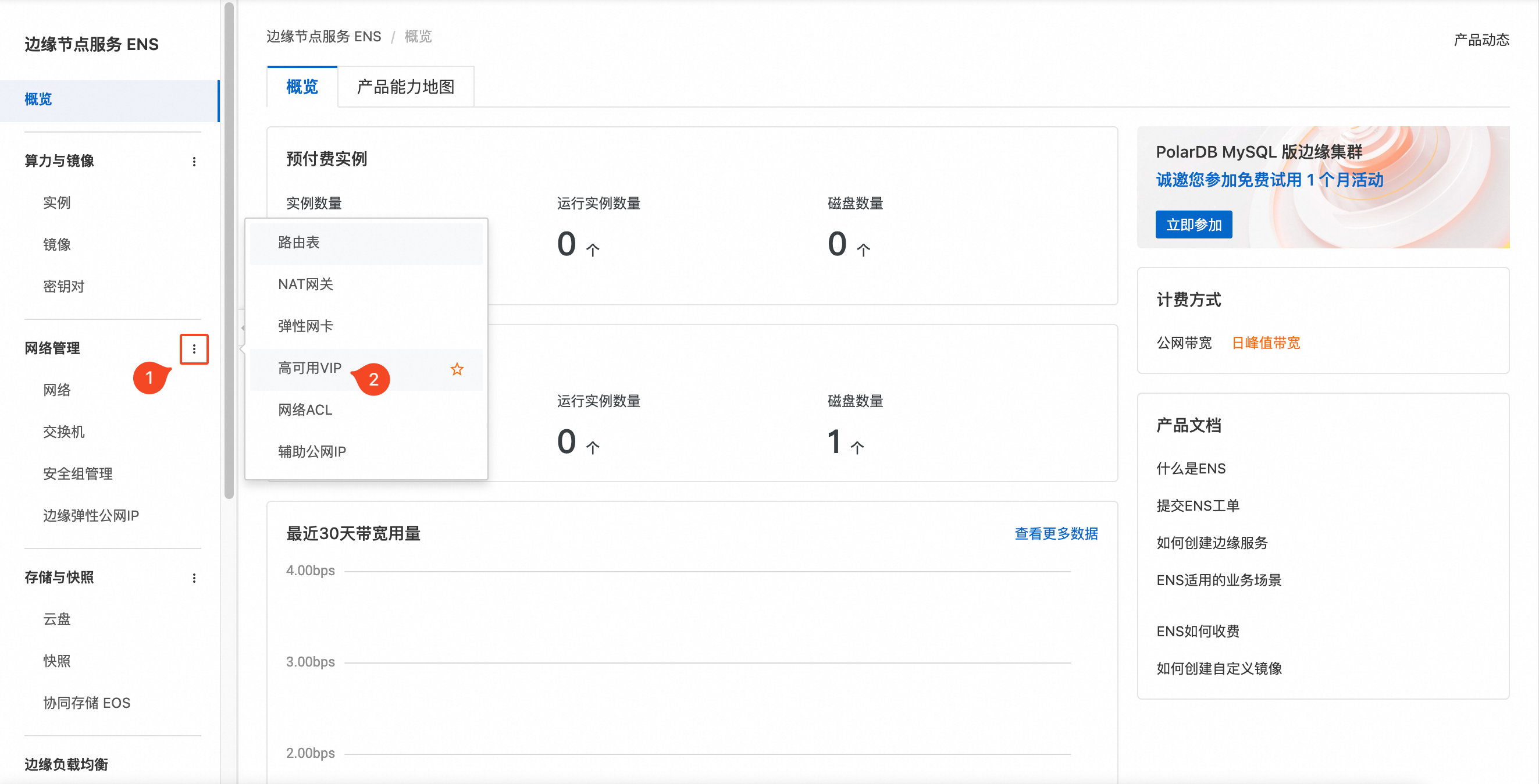

在左侧导航栏选择网络管理 > 高可用VIP。

在高可用VIP页面，单击创建高可用VIP，配置以下参数。

配置	说明
实例名称	高可用VIP的名称。长度为2～128个字符，必须以大小写字母或中文开头，不能以`http://`和`https://`开头，可以包含数字、半角冒号`:`、下划线`_`或者连字符`-`。
有序后缀	在同一节点一次创建多个高可用VIP实例时，实例名称后缀会从`-1`开始有序递增，例如：`ENSHAVIP-1`，`ENSHAVIP-2`。
地域	地域：选择要创建高可用VIP的边缘节点。数量：每个节点创建高可用VIP的数量。专有网络：选择高可用VIP所属的专有网络。交换机：选择高可用VIP所属的交换机。

说明

在控制台可同时创建多个边缘节点的高可用VIP，且高可用VIP只支持在VPC网络下创建。

创建成功后，您可以在高可用VIP列表页查看创建的HAVIP。

绑定边缘高可用虚拟IP

高可用VIP可以绑定到ENS实例、弹性网卡实例上，也可以绑定弹性公网IP被公网访问。

ENS实例绑定HAVIP

在高可用VIP列表页，找到目标高可用VIP实例，在操作列单击绑定资源。
在弹出的对话框，选择要绑定的ENS实例或弹性网卡，单击确定。
说明
- 所绑定的实例必须和当前高可用VIP实例处于同一交换机下。
- 绑定类型为弹性网卡时，弹性网卡需要绑定到计算实例后才能够被选择，否则无法与HAVIP绑定。

弹性公网IP绑定HAVIP

在高可用VIP列表页，找到目标高可用VIP实例，在操作列单击公网IP。
在弹出的对话框，选择要绑定的公网IP（一次只能绑定一个边缘弹性公网实例），单击确定。

解绑边缘高可用虚拟IP

在高可用VIP列表页，找到目标高可用VIP实例，在操作列单击解绑资源。
在弹出的对话框，选择要解绑ENS实例或弹性网卡（一次只能解绑一个实例），单击确认。

说明

解绑ENS实例，只有状态为运行中或已停止时才能解绑。
解绑弹性网卡实例，只有状态为可用和已绑定时才能解绑。

释放边缘高可用虚拟IP

释放高可用VIP前，请确保没有绑定任何云资源，否则无法释放。

在高可用VIP列表页，找到目标高可用VIP实例，在操作列单击释放。
在弹出的对话框，单击确定。

Keepalived配置参考

本示例以双机主备为例，介绍操作系统为CentOS的ENS实例如何安装Keepalived。推荐使用V1.2.15及以上版本的Keepalived。

说明

如有多台备用 ENS 实例，需在各 ENS 实例的unicast_peer中声明所有对端实例的 IP。可前往Keepalived GitHub了解更多信息。

主服务器配置

登录ENS实例
执行yum install keepalived安装Keepalived。

执行vim /etc/keepalived/keepalived.conf编辑keepalived.conf文件。

本示例仅展示需修改部分，请结合具体实例修改keepalived.conf文件配置。请勿直接复制本示例覆盖已有keepalived.conf文件。

! Configuration File for keepalived
vrrp_instance VI_1 {
    strict_mode off         # 关闭严格模式以允许单播
    state MASTER            # 设置为主实例
    interface eth0          # 绑定VIP的网卡，本示例配置为eth0
    virtual_router_id 51    # 主备集群的virtual_router_id；同一VPC下的不同主备集群需要配置不同的virtual_router_id
    nopreempt               # 设置非抢占模式
    priority 100            # 设置优先级，数字越大，优先级越高；本示例配置优先级为100，将本实例设置为主实例
    advert_int 1            # 心跳报文发送间隔，单位为秒。设置过小，易受网络抖动影响，可能发生频繁倒换和暂时双主（即脑裂）。设置过大，可能导致主实例故障后，主备切换时间长。
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 192.168.0.25     # 本实例的私网IP地址，本示例配置为192.168.0.25
    unicast_peer {
        192.168.0.26          # 对端实例的私网IP地址，本示例配置为192.168.0.26；如有多台备用ENS实例，需声明所有对端实例的IP，每个地址单独占一行，无需逗号或其他分隔符。
    }
    virtual_ipaddress {
        192.168.0.24          # 虚拟IP地址，配置为HaVip的IP地址，本示例为192.168.0.24
    }
    garp_master_delay 1       # 当切为主实例后多久更新ARP缓存，单位为秒
    garp_master_refresh 5     # 发送ARP报文的时间间隔，单位为秒

    track_interface {
        eth0                  # 绑定VIP的网卡，本示例配置为eth0
    }
}

执行systemctl start keepalived启动 Keepalived。

备服务器配置

登录备 ENS 实例。
执行yum install keepalived安装Keepalived。

执行vim /etc/keepalived/keepalived.conf编辑keepalived.conf文件。

本示例仅展示需修改部分，请结合具体实例修改keepalived.conf文件配置。请勿直接复制本示例覆盖已有keepalived.conf文件。

! Configuration File for keepalived
vrrp_instance VI_1 {
    strict_mode off         # 关闭严格模式以允许单播
    state BACKUP            # 设置为备实例
    interface eth0          # 绑定VIP的网卡，本示例配置为eth0
    virtual_router_id 51    # 主备集群的virtual_router_id；同一VPC下的不同主备集群需要配置不同的virtual_router_id
    nopreempt               # 设置非抢占模式
    priority 10             # 设置优先级，数字越大，优先级越高；本示例配置优先级为10，将本实例设置为备实例
    advert_int 1            # 心跳报文发送间隔，单位为秒。设置过小，易受网络抖动影响，可能发生频繁倒换和暂时双主（即脑裂）。设置过大，可能导致主实例故障后，主备切换时间长。
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 192.168.0.26   # 本实例的私网IP地址，本示例配置为192.168.0.26
    unicast_peer {
        192.168.0.25          # 对端实例的私网IP地址，本示例配置为192.168.0.25。需声明所有对端实例的IP，每个地址单独占一行，无需逗号或其他分隔符。
    }
    virtual_ipaddress {
        192.168.0.24          # 虚拟IP地址，配置为HaVip的IP地址，本示例为192.168.0.24
    }
    garp_master_delay 1       # 当切为主实例后多久更新ARP缓存，单位为秒
    garp_master_refresh 5     # 发送ARP报文的时间间隔，单位为秒

    track_interface {
        eth0                  # 绑定VIP的网卡，本示例配置为eth0
    }
}

执行systemctl start keepalived启动 Keepalived。

效果验证

在主备实例分别执行以下命令，创建Web测试服务，返回不同结果。

netstat -an | grep 8000  # 查看端口占用情况，如果8000端口被占用，需要选择其他端口。

主实例：

echo "ENS-1" > index.html  # 主实例返回"ENS-1"
python3 -m http.server 8000

备实例：

echo "ENS-2" > index.html  # 备实例返回"ENS-2"
python3 -m http.server 8000

在同 VPC 内的其他 ENS 实例中，执行curl <havip_private_ip>:8000，将返回ENS-1；当主服务器停机后，将返回ENS-2。
