DataWorks智能数据建模的关系图，提供可视化画布，用于设计、构建和展示数据仓库的模型架构（维度、维度表、明细表、汇总表、应用表）。一个关系图承载一个数据仓库模型，一个账号支持创建多个关系图。
准备工作
已创建关系图所需的模型。DataWorks智能数据建模支持的模型种类较多，需要根据实际业务情况进行数仓规划和维度建模。
数仓规划
在数据建模前，需由数仓架构师协同数据开发与模型设计团队，对企业业务及数据进行全面调研，明确数据整体结构，完成对数据分层、业务分类、数据域、业务过程、数据集市、主题域几个模块的设计。详情参见：数仓规划。
维度建模
概念模型-维度：维度是您观察业务状况的视角，您可在维度建模中规划并创建维度，后续创建维度表时进行关联，关联后即可通过不同维度分析呈现不同视角的业务数据状况。
逻辑模型-维度表：结合业务的数据域规划，提取出各业务数据域中进行数据分析时可能存在的维度，并将维度及其属性通过维度表的方式进行存储。
逻辑模型-明细表：结合业务过程的规划，梳理分析各业务过程中可能产生的实际数据，将这些实际数据字段通过明细表的方式进行存储。
逻辑模型-汇总表：用于组织一个数据域下相同时间周期、相同维度的多个派生指标的统计数据，是对业务高度抽象后的梳理结果，为后续的业务查询，OLAP分析，数据分发等提供基础。
逻辑模型-应用表：面向具体业务场景，用于组织相同时间周期、相同维度的多个原子指标、派生指标或统计粒度的统计数据，为后续的业务查询，OLAP分析，数据分发等提供基础。
进入关系图创建入口
进入智能数据建模页面。
登录DataWorks控制台，切换至目标地域后，单击左侧导航栏的，在下拉框中选择对应工作空间后单击进入数据建模。
进入关系图。
在智能数据建模页面，单击顶部菜单栏的关系图，进入关系图页面。

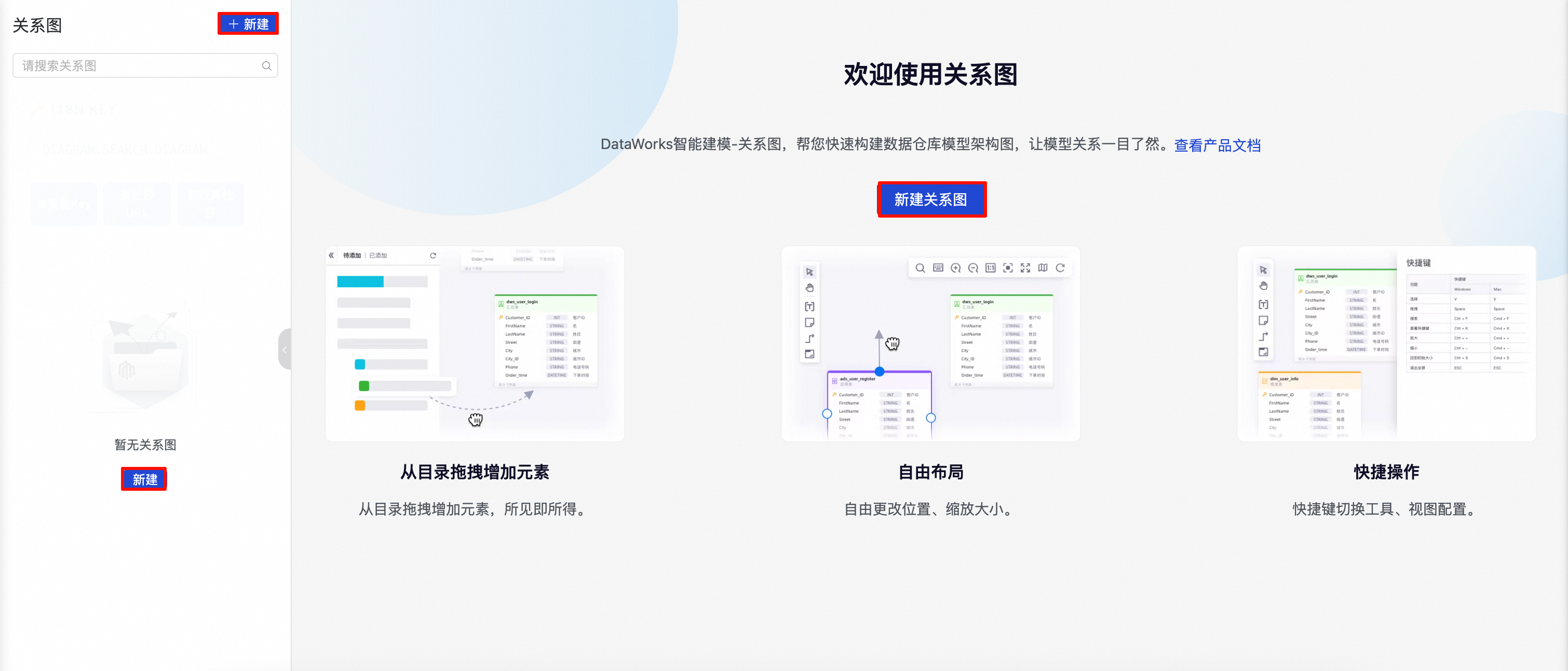

首次使用关系图的用户，可通过如下入口新建。
使用关系图构建数仓模型架构图

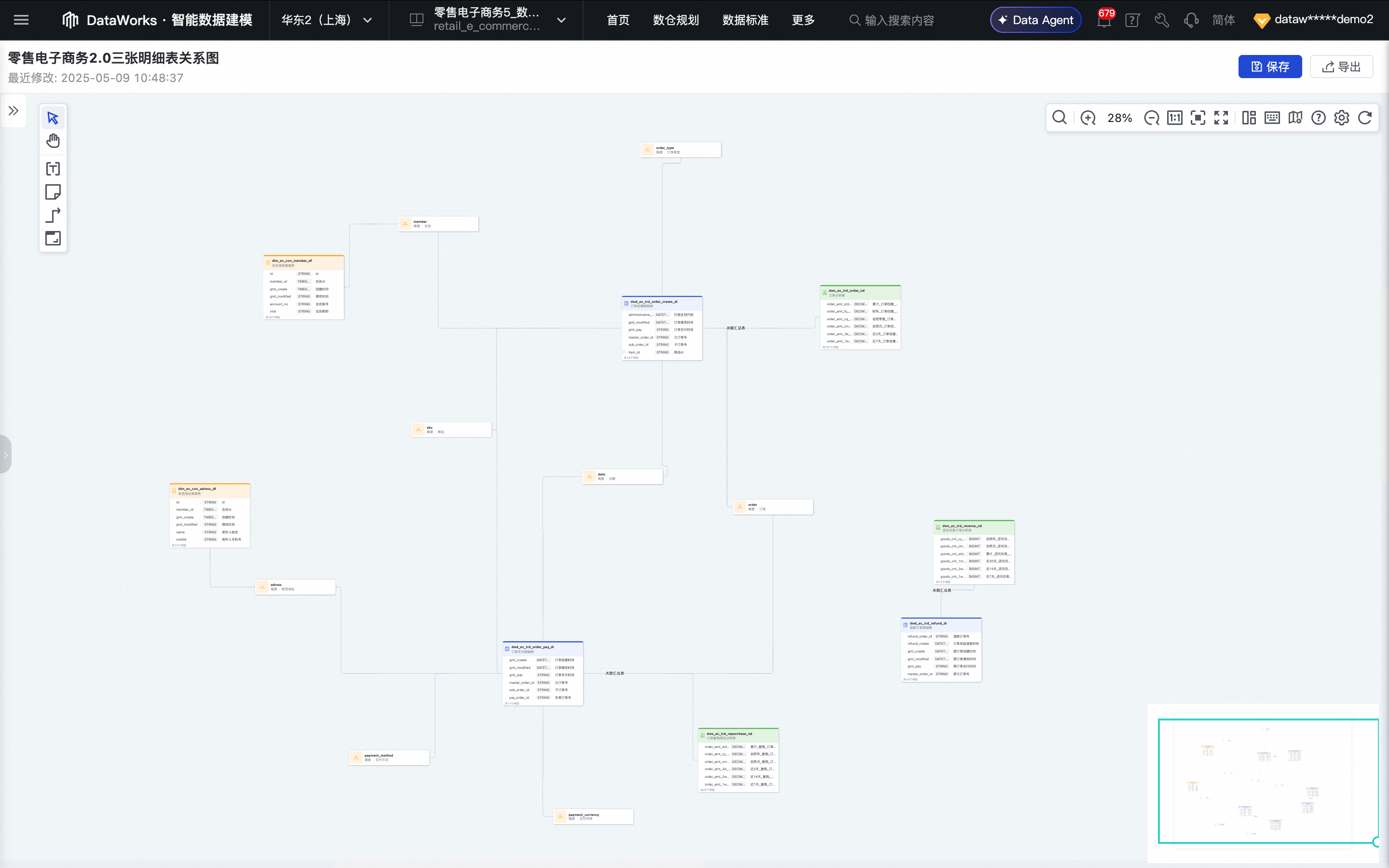

在新建的关系图页面，可根据业务需求执行如下模型构建操作：
添加模型：在关系图页面左侧的待添加面板中，列出了在智能数据建模中已创建的所有模型。从目录树中找到目标模型，拖拽至右侧画布区域。
构建关系：使用工具栏中的连接线工具，在模型之间创建关联，以表示数据流向或逻辑依赖。双击连线可以添加描述。
丰富图表：使用便签、文本框、分组等工具，为模型架构图添加注释和说明。
保存与导出：画布内容会自动保存。单击导出，可将模型架构图下载为图片格式。

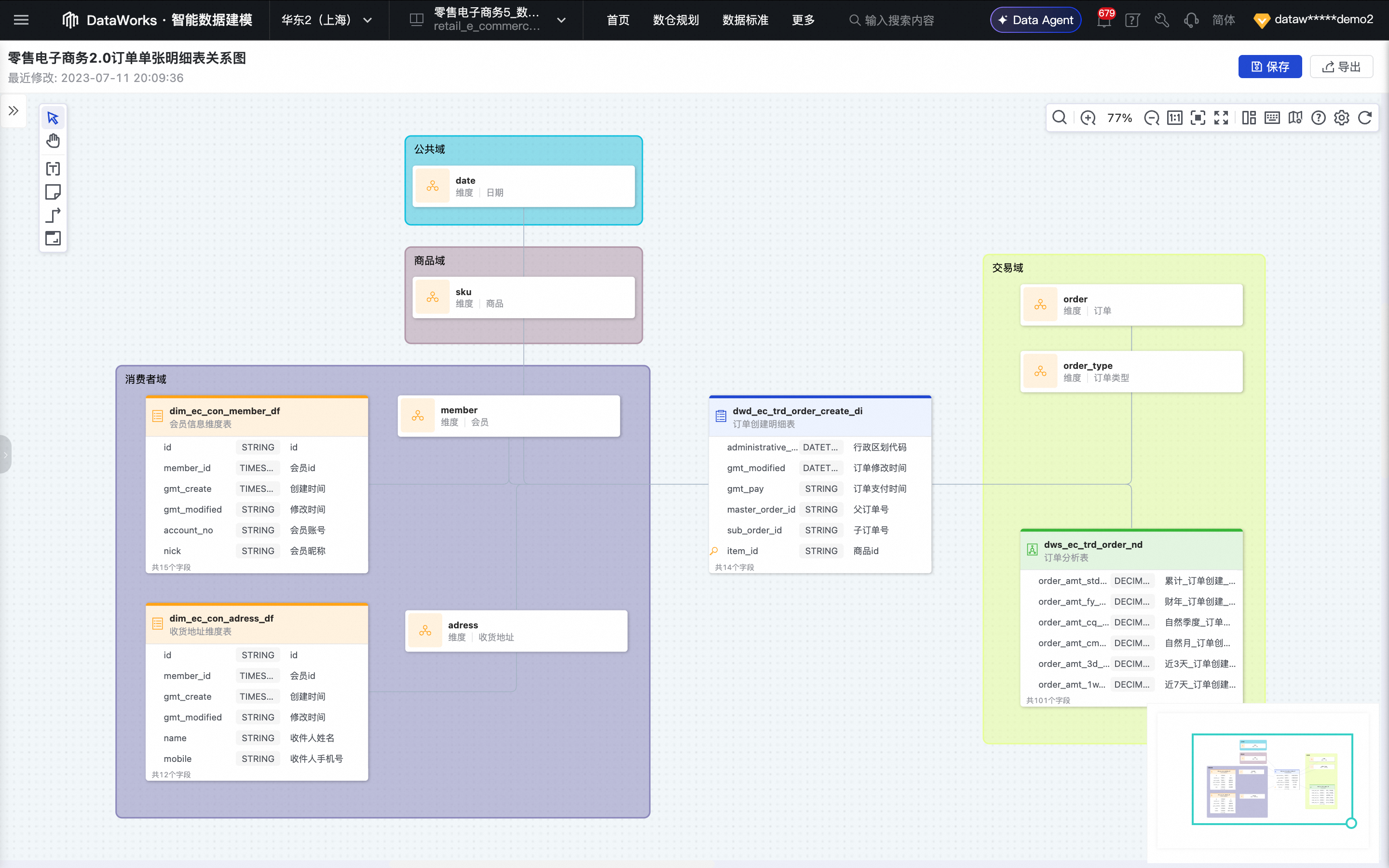

示例构建的数仓模型架构展示如下。
模型被添加至画布后，您可使用
图标单击指定模型，再单击模型上方的
图标，即可快速进入模型详情页查看模型信息。更多关系图画布中的各图标介绍，详情请参见画布功能参考。
画布功能参考
关系图画布中的图标主要分为表示某类对象的图标，及执行相应功能的图标，具体如下。
对象图标
元素
描述
表示概念模型维度。
表示逻辑模型明细表。
表示逻辑模型维度表。
表示逻辑模型应用表。
表示逻辑模型汇总表。
表示便签。您可使用便签记录数仓模型的相关信息，便于您后续查找及使用。例如，模型架构的创建方法。
功能图标
图标
描述
选择：选择画布中的模型、便签等元素，以便进行移动、编辑或删除等操作。
移动画布：按住并拖动鼠标，可整体移动画布位置。
添加文字：在画布任意位置单击，即可添加文本框并输入描述信息。
添加便签：在画布任意位置单击，即可添加便签。
连线：用于连接两个模型，建立关联关系。箭头表示关联方向，可双击连线添加描述。
分组：框选多个元素，将其创建为一个分组，可自定义分组名称和背景色。分组通常置于画布最底层。
快捷键：查看支持的快捷键操作，例如使用
Ctrl + Z撤销上一步操作。
编辑：选中文字或便签后，使用该图标可编辑其内容。
删除：删除画布中选中的元素。
重要删除一个元素会同步删除通过连线与其关联的所有其他元素
刷新：
在左侧待添加列表：在其他模块（如维度建模）中新增或修改模型后，单击此图标刷新待添加列表。此操作不影响右侧画布内容。
在右侧画布工具栏：刷新整个画布。
搜索：在画布中定位元素。支持通过元素的中文名、英文名、Code、UUID，以及文本框和便签中的内容进行模糊搜索。
