    容器服务 Kubernetes 版 ACK：通过AlbConfig配置ALB实例

    文档中心

    容器服务 Kubernetes 版 ACK：通过AlbConfig配置ALB实例

    更新时间：Aug 22, 2024

    AlbConfig是由ALB Ingress Controller提供的CRD资源，ALB Ingress Controller使用AlbConfig配置ALB实例和监听。本文介绍如何创建、修改、更新AlbConfig以及开启日志服务等操作。

    功能索引

    ALB实例配置

    监听配置

    前提条件

    注意事项

    • 推荐优先使用kubectl edit命令直接修改、更新资源的配置。如果必须使用kubectl apply命令来修改、更新资源，请在执行kubectl apply命令之前先执行kubectl diff命令预览变更点，确保变更符合预期，然后再执行kubectl apply命令将变更应用到Kubernetes集群。

    • 低版本Nginx Ingress Controller无法识别Ingress资源中的spec：ingressClassName字段。如果集群中同时存在Nginx Ingress和ALB Ingress，会存在Ingress资源被低版本Nginx Ingress Controller调谐的风险。因此，请及时升级Nginx Ingress Controller版本，或通过Annotation注解项指定ALB Ingress对应的ingressClass。具体操作，请参见升级Nginx Ingress Controller组件或ALB Ingress服务高级用法。

    创建AlbConfig

    一个AlbConfig对应一个ALB实例，如果您需要使用多个ALB实例，可以通过创建多个AlbConfig实现。创建AlbConfig操作如下。

    重要

    如果您在安装ALB Ingress Controller组件时，为ALB云原生网关实例来源选择了新建或使用已有选项，Controller会自动创建一个名为“alb”的AlbConfig和名为“alb”的IngressClass资源。

    1. 创建并拷贝以下内容到alb.yaml文件中，用于创建AlbConfig。

      apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    name: alb
    addressType: Internet
    zoneMappings:
    - vSwitchId: vsw-uf6ccg2a9g71hx8go**** # 替换为您的虚拟交换机的ID
    - vSwitchId: vsw-uf6nun9tql5t8nh15****
  listeners:
    - port: 80
      protocol: HTTP

      参数

      说明

      spec.config.name

      表示ALB实例的名称。

      spec.config.addressType

      表示负载均衡的地址类型。取值如下：

      • Internet（默认值）：ALB实例会拥有公网IP地址，DNS域名被解析到公网IP，因此可以在公网环境下访问。

      • Intranet：ALB实例将只拥有私网IP地址，DNS域名被解析到私网IP，因此只能在其所在的VPC内被访问。

      重要

      addressType参数仅在创建AlbConfig时被解析，后续更新AlbConfig不产生效果。

      spec.config.zoneMappings

      用于设置ALB Ingress使用的虚拟交换机ID。在多个可用区的地域中，您至少需要指定两个处于不同可用区的交换机。对于只包含单个可用区的地域，指定一个交换机ID即可。指定的交换机必须在ALB当前所支持的可用区内，且与集群处于同一VPC。关于ALB Ingress支持的地域与可用区，请参见ALB支持的地域与可用区。

      重要

      • 在多个可用区的地域中，您至少需要指定两个处于不同可用区的交换机。

      • zoneMappings参数仅在创建AlbConfig时被解析，后续更新AlbConfig不产生效果。

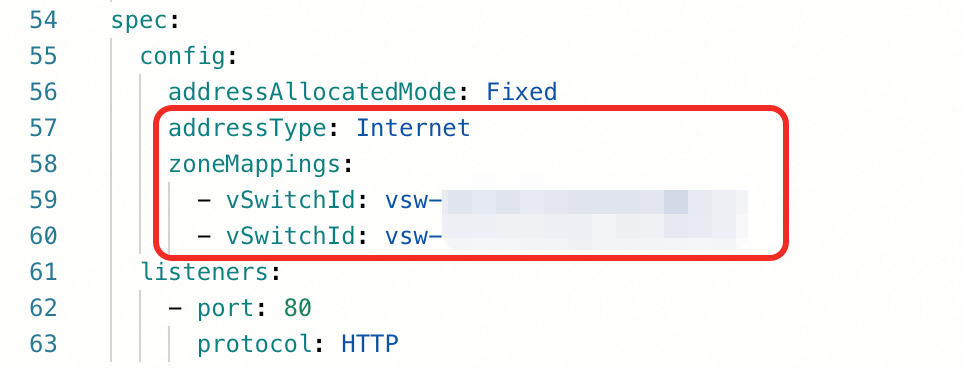

      为集群安装ALB Ingress Controller组件时，可以选择创建默认的AlbConfig。AlbConfig的配置参数除vSwitchID外，其他参数将会按照以下的默认配置创建。

      展开查看AlbConfig的默认配置

      apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb # AlbConfig名称。
spec:
  config:
    accessLogConfig:
      logProject: ""
      logStore: ""
    addressAllocatedMode: Dynamic # 在AlbConfig中，可以通过addressAllocatedMode参数指定ALB实例IP模式，可取值为Dynamic（动态IP模式）和Fixed（固定IP模式）。
    addressType: Internet
    billingConfig:
      internetBandwidth: 0
      internetChargeType: ""
      payType: PostPay
    deletionProtectionEnabled: true
    edition: Standard
    forceOverride: false
    zoneMappings:
    - vSwitchId: #...
    - vSwitchId: #...
status:
  loadBalancer:
    dnsname: alb-s2em8fr9debkg5****.cn-shenzhen.alb.aliyuncs.com
    id: alb-s2em8fr9debkg5****

    2. 执行以下命令，创建AlbConfig。

      kubectl apply -f alb.yaml

      预期输出：

      AlbConfig.alibabacloud.com/alb created

    3. 执行以下命令，查看AlbConfig资源。

      kubectl get AlbConfig

      预期输出：

      NAME   ALBID        DNSNAME                                  PORT&PROTOCOL   CERTID   AGE
alb    alb-******   alb-******.<regionID>.alb.aliyuncs.com                            28m
      说明

      创建HTTPS监听并为其配置证书后，PORT&PROTOCOL和CERTID中才会显示内容，内容为空是正常现象。

    复用已有ALB实例

    如果您希望复用已有ALB实例，需要在创建AlbConfig时指定ALB实例ID，且已有的ALB实例必须是通过应用型负载均衡ALB控制台创建的标准版或WAF增强版实例。不支持复用基础版ALB实例。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: reuse-alb
spec:
  config:
    id: **** # 通过ALB控制台创建的标准版或WAF增强版ALB实例ID。
    forceOverride: false
    listenerForceOverride: false

    参数说明如下：

    参数

    说明

    id

    • 若没有id字段或id字段为空，表示ALB实例为非复用场景。此时，forceOverride字段与listenerForceOverride字段均不生效。

    • 若id字段为有效值时，表示ALB实例为复用场景。

      • 若forceOverride字段为true，将强制覆盖ALB实例属性及监听属性。

      • 若forceOverride字段为false，则不会强制覆盖ALB实例属性，且根据listenerForceOverride字段决定是否强制覆盖监听属性。

    重要

    在复用场景下，不建议您手动修改监听名称，以免错误地将监听置于或脱离ACK的控制。由AlbConfig创建或更新的监听由ACK管理，且监听名称的默认格式为ingress-auto-listener-{port}；其他格式的监听名称由ALB控制台管理。

    forceOverride

    表示复用模式下是否强制覆盖ALB实例属性。

    • true表示强制覆盖。

    • false表示不覆盖。不覆盖场景下编辑AlbConfig将不改变ALB实例属性。

    listenerForceOverride

    表示复用模式下是否强制覆盖监听属性。

    • true表示强制覆盖。

    • false表示不覆盖。

    更新AlbConfig

    对于已经通过AlbConfig创建的ALB实例，更改实例配置时推荐使用kubectl edit命令进行更新。更新AlbConfig操作如下。

    1. 执行以下命令，查看AlbConfig名称。

      kubectl get AlbConfig

      预期输出：

      NAME       ALBID        DNSNAME                                  PORT&PROTOCOL   CERTID   AGE
alb        alb-******   alb-******.<regionID>.alb.aliyuncs.com                            28m

    2. 执行以下命令编辑AlbConfig。

      kubectl edit albconfig <ALBCONFIG_NAME> # <ALBCONFIG_NAME>替换AlbConfig的名称

      在AlbConfig配置文件中，更新AlbConfig的相关内容。例如，修改spec.config.name字段的参数，将ALB实例的名称修改为new_alb。

      ...
 spec:
   config:
     name: new_alb # 更新后的名称。
...

    使用IngressClass关联AlbConfig与Ingress

    ALB Ingress使用Kubernetes原生的IngressClass资源确定AlbConfig与Ingress的关联。通过在IngressClass资源中填入

    1. 创建并拷贝以下内容到ingress_class.yaml文件中，用于创建IngressClass。

      1.19及之后版本集群

      apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: alb
spec:
  controller: ingress.k8s.alibabacloud/alb
  parameters:
    apiGroup: alibabacloud.com
    kind: AlbConfig
    name: alb # IngressClass关联的AlbConfig的名称

      1.19版本之前集群

      apiVersion: networking.k8s.io/v1beta1
kind: IngressClass
metadata:
  name: alb
spec:
  controller: ingress.k8s.alibabacloud/alb
  parameters:
    apiGroup: alibabacloud.com
    kind: AlbConfig
    name: alb

    2. 执行以下命令，创建IngressClass。

      kubectl apply -f ingress_class.yaml

      预期输出：

      ingressclass.networking.k8s.io/alb created

    3. 创建并拷贝以下内容到ingress.yaml文件中。通过ingressClassName参数指定名称为alb的IngressClass关联AlbConfig。

      1.19及之后版本集群

      apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: cafe-ingress
spec:
  ingressClassName: alb # Ingress关联的IngressClass的名称
  rules:
  - http:
      paths:
      # 配置Context Path。
      - path: /tea
        pathType: ImplementationSpecific
        backend:
          service:
            name: tea-svc
            port:
              number: 80
      # 配置Context Path。
      - path: /coffee
        pathType: ImplementationSpecific
        backend:
          service:
            name: coffee-svc
            port:
              number: 80

      1.19版本之前集群

      apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: cafe-ingress
spec:
  ingressClassName: alb
  rules:
  - http:
      paths:
      # 配置Context Path。
      - path: /tea
        backend:
          serviceName: tea-svc
          servicePort: 80
      # 配置Context Path。
      - path: /coffee
        backend:
          serviceName: coffee-svc
          servicePort: 80

    4. 执行以下命令，创建Ingress。

      kubectl apply -f ingress.yaml

      预期输出：

      ingress.networking.k8s.io/cafe-ingress created

    完成上述步骤，就可以使用IngressClass关联AlbConfig与Ingress。

    创建并使用多个ALB实例

    如果您希望同时使用多个ALB实例，在Ingress资源中通过spec.ingressClassName指定不同的IngressClass，即可将Ingress关联到不同的ALB实例。

    1. 创建并拷贝以下内容到alb-2.yaml文件中，用于创建AlbConfig。

      apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb-2
spec:
  config:
    name: alb-2        # ALB实例名称。
    addressType: Internet  # 负载均衡具有公网IP地址。
    zoneMappings:
    - vSwitchId: vsw-uf6ccg2a9g71hx8go**** # 虚拟交换机的ID
    - vSwitchId: vsw-uf6nun9tql5t8nh15****

    2. 执行以下命令，创建AlbConfig。

      kubectl apply -f alb-2.yaml

      预期输出：

      AlbConfig.alibabacloud.com/alb-2 created

    3. 创建并拷贝以下内容到ingress_class2.yaml文件中，用于创建IngressClass。

      1.19及之后版本集群

      apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: alb-2
spec:
  controller: ingress.k8s.alibabacloud/alb
  parameters:
    apiGroup: alibabacloud.com
    kind: AlbConfig
    name: alb-2 # IngressClass关联的AlbConfig的名称

      1.19版本之前集群

      apiVersion: networking.k8s.io/v1beta1
kind: IngressClass
metadata:
  name: alb-2
spec:
  controller: ingress.k8s.alibabacloud/alb
  parameters:
    apiGroup: alibabacloud.com
    kind: AlbConfig
    name: alb-2 # IngressClass关联的AlbConfig的名称

    4. 执行以下命令，创建IngressClass。

      kubectl apply -f ingress_class2.yaml

      预期输出：

      ingressclass.networking.k8s.io/alb-2 created

    5. 创建并拷贝以下内容到ingress2.yaml文件中。通过ingressClassName参数指定不同的ALB实例。下方的示例中，就通过在ingressClassName字段中填入alb-2，将Ingress关联到了名为alb-2的IngressClass，以及这个IngressClass所关联的，名为alb-2的ALB实例。

      1.19及之后版本集群

      apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: cafe-ingress2
spec:
  ingressClassName: alb-2
  rules:
  - http:
      paths:
      # 配置Context Path。
      - path: /tea
        pathType: ImplementationSpecific
        backend:
          service:
            name: tea-svc
            port:
              number: 80
      # 配置Context Path。
      - path: /coffee
        pathType: ImplementationSpecific
        backend:
          service:
            name: coffee-svc
            port:
              number: 80

      1.19版本之前集群

      apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: cafe-ingress2
spec:
  ingressClassName: alb-2
  rules:
  - http:
      paths:
      # 配置Context Path。
      - path: /tea
        backend:
          serviceName: tea-svc
          servicePort: 80
      # 配置Context Path。
      - path: /coffee
        backend:
          serviceName: coffee-svc
          servicePort: 80

    6. 执行以下命令，创建Ingress。

      kubectl apply -f ingress2.yaml

      预期输出：

      ingress.networking.k8s.io/cafe-ingress2 created

    使用IPv6地址

    在创建ALB实例时，通过在addressIpVersion字段中填入DualStack即可开启双栈，同时支持IPv4与IPv6。

    重要

    addressIpVerison参数仅在创建AlbConfig时被解析，后续更新AlbConfig不产生效果。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    addressIpVersion: DualStack # 开启双栈
    ...

    指定TLS安全策略

    当前AlbConfig配置HTTPS监听时，支持指定TLS安全策略。TLS安全策略包含自定义策略和系统默认策略，更多信息，请参见TLS安全策略。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    #...
  listeners:
  - port: 443
    protocol: HTTPS
    securityPolicyId: tls_cipher_policy_1_1 # 指定的安全策略ID
  #...

    开启日志服务访问日志

    如果您希望ALB Ingress能够收集访问日志Access Log，可以在AlbConfig中指定logProject和logStore。

    说明

    • 创建集群时，您选择了自动创建或使用已有日志服务Project。您可登录容器服务管理控制台，在左侧导航栏选择集群。在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择集群信息。然后，在集群资源页签，查看集群关联的日志服务 Project。

    • logStore命名需要以alb_开头，若指定logStore不存在，则会自动创建。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    accessLogConfig:
      logProject: "k8s-log-xz92lvykqj1siwvif****"
      logStore: "alb_****"
    #...

    您可以在集群资源页签单击日志服务 Project右侧的名称，查看收集的访问日志。

    删除ALB实例

    一个AlbConfig对应一个ALB实例， 因此，如果ALB实例使用AlbConfig创建，则可以通过删除AlbConfig实现删除ALB实例。

    重要

    删除AlbConfig前，请删除其关联的所有Ingress资源。

    执行以下命令，删除AlbConfig。

    kubectl delete AlbConfig <AlbConfig_NAME> # <AlbConfig_NAME>替换AlbConfig的名称

    删除复用ALB实例的AlbConfig

    在创建AlbConfig时如果选择复用已有ALB实例，因为实例并非通过AlbConfig创建，删除AlbConfig并不会删除ALB实例。如果您希望删除复用ALB实例的AlbConfig，请按照以下操作步骤操作。

    1. 使用kubectl edit命令修改AlbConfig，删除此AlbConfig的所有监听，即删除spec.listeners字段下的所有条目。

      重要

      若您集群中安装的ALB Ingress Controller组件版本为v2.10.0-aliyun.1及以前版本，请执行该操作。否则，请跳过该步骤。

    2. 执行以下命令，删除AlbConfig。

      重要

      删除AlbConfig前，请删除其关联的所有Ingress资源。

      kubectl delete AlbConfig <AlbConfig_NAME> # <AlbConfig_NAME>替换AlbConfig的名称

    创建监听

    监听（Listeners）是ALB实例用来处理实际流量的顶层入口。只有创建了监听，ALB实例才能对外开放端口，接收客户端的请求。

    在AlbConfig中设置port和protocol即可创建对应的监听。一旦修改了port、protocol以及其他监听的属性，系统将会把原有的监听删除，然后创建一个新的监听来替代它。

    监听可以使用三种应用层协议：HTTP、HTTPS、QUIC。

    重要

    不同协议的多个监听可以同时使用，但需要在Ingress资源中配置Annotation以保证Ingress同时适用于多个监听。具体操作，请参见配置自定义监听端口。

    创建HTTP监听

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
  ...
  listeners:
    - port: 80
      protocol: HTTP # protocol的可选项为HTTP、HTTPS、QUIC。
  ...
    说明

    HTTP协议自动兼容WebSocket，不需要特殊设置即可。

    创建HTTPS监听

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
  ...
  listeners:
    - port: 443
      protocol: HTTPS
  ...
    重要

    使用HTTPS监听时，需要配置证书。具体操作，请参见配置HTTPS证书以实现加密通信。

    创建QUIC监听

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
  ...
  listeners:
    - port: 443
      protocol: QUIC
  ...
    重要

    使用QUIC监听可以兼容客户端使用HTTP/3协议进行访问。使用QUIC监听的更多细节，请参见使用QUIC监听兼容HTTP/3协议。

    设置监听连接请求超时时间

    在AlbConfig中可以指定监听，设置连接请求超时时间（单位为秒，取值范围为[1,180]）。若在超时时间内后端服务器一直没有响应，ALB实例将放弃等待，给客户端返回HTTP 504错误码。如果不指定连接请求超时时间，则默认为60秒。YAML示例如下。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    requestTimeout: 40 # 若不填入值，默认超时时间为60秒
  ...

    使用数据压缩功能

    开启该功能后，ALB实例会对某些特定文件类型进行压缩。gzipEnabled取值如下：

    • true：对特定文件类型进行压缩。

    • false：不会对任何文件类型进行压缩。

    说明

    目前Brotli支持压缩所有类型，Gzip支持压缩的类型包括text/xml、text/plain、text/css、application/javascript、application/x-javascript、application/rss + xml、application/atom + xml、application/xml和application/json。

    开启数据压缩的YAML示例如下：

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    gzipEnabled: true
  ...

    获取客户端真实IP

    开启此功能后，ALB实例在转发请求到后端服务时，在HTTP请求头中添加客户端真实IP的字段。XForwardedForEnabled取值如下：

    • true：获取来访者真实IP。

    • false：不获取来访者真实IP。

    重要

    仅HTTP和HTTPS监听支持配置此参数。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    #...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForEnabled: true
  #...

    获取客户端的端口

    开启此功能后，ALB实例在转发请求到后端服务时，在HTTP请求头中添加客户端端口字段。XForwardedForClientSrcPortEnabled取值如下：

    • true：获取负载均衡实例客户端的端口。

    • false：不获取负载均衡实例客户端的端口。

    重要

    仅HTTP和HTTPS监听支持配置此参数。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForClientSrcPortEnabled: true
  ...

    获取ALB实例的监听协议

    开启此功能后，ALB实例在转发请求到后端服务时，在HTTP请求头中添加ALB实例使用的监听协议字段。XForwardedForProtoEnabled取值如下：

    • true：获取实例的监听协议。

    • false：不获取实例的监听协议。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForProtoEnabled: true
  ...

    获取ALB实例的ID

    开启此功能后，ALB实例在转发请求到后端服务时，在HTTP请求头中添加ALB实例的ID字段。XForwardedForSLBIdEnabled取值如下：

    • true：获取负载均衡实例的ID。

    • false：不获取负载均衡实例的ID。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForSLBIdEnabled: true
  ...

    获取ALB实例的监听端口

    开启此功能后，ALB实例在转发请求到后端服务时，在HTTP请求头中添加实例的监听端口字段。XForwardedForSLBPortEnabled取值如下：

    • true：获取实例的监听端口。

    • false：不获取实例的监听端口。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForSLBPortEnabled: true
  ...

    指定可信代理服务器的IP

    在AlbConfig中通过XForwardedForClientSourceIpsEnabled配置项允许ALB实例从X-Forwarded-For头部字段中获取真实客户端IP。通过XForwardedForClientSourceIpsTrusted配置项，可以指定一组可信代理服务器的IP。ALB实例将从X-Forwarded-For字段中的IP列表末尾开始向前遍历，选择第一个不在可信IP列表的IP作为客户端的实际IP。

    例如，X-Forwarded-For中的值为<客户端真实IP，代理IP-1，代理IP-2>，您可以在XForwardedForClientSourceIpsTrusted中填入代理IP-1与代理IP-2，以此获取真实的客户端IP。

    重要

    仅HTTP和HTTPS监听支持配置此参数。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForClientSourceIpsEnabled: true # true表示允许ALB从X-Forwarded-For头字段中查找真实客户端IP，此时必须配置XForwardedForClientSourceIpsTrusted写入格式正确的内容；false表示不允许ALB从X-Forwarded-For头字段中查找真实客户端IP。
      XForwardedForClientSourceIpsTrusted: 192.168.x.x;192.168.x.x/16  # 请输入正确格式的IP或网段，并以 ; 分隔，IP或网段之间无需添加空格。仅在XForwardedForClientSourceIpsEnabled为true时生效。
  ...

    设置ACL访问控制

    通过AlbConfig可以为ALB监听启用访问控制功能，通过设置入方向的允许或拒绝规则，对客户端请求精确控制，管理请求转发。关于ACL的更多信息，请参见配置ACL实现访问控制。

    apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb
spec:
  config:
   #...
  listeners:
  - port: 80
    protocol: HTTP
    aclConfig:
      aclEntries:
      - 127.0.0.1/32
      aclType: White
  #...

    字段说明如下：

    • aclType：用于设置监听的ACL为黑名单或白名单。取值为Black和White，分别表示黑名单和白名单。

    • aclEntries：用于设置访问控制条目IP地址段，例如127.0.0.1/32。
