VPN Gateway：用戶端遠端連線VPC

背景資訊

前提條件

• 您已經註冊了阿里雲帳號。如未註冊，請先完成帳號註冊。

• 用戶端的私網網段和VPC的私網網段沒有重疊。

• 用戶端可以訪問互連網。

• 您已經瞭解VPC中的Elastic Compute Service（Elastic Compute Service）執行個體所應用的安全性群組規則，並確保安全性群組規則允許用戶端訪問雲上資源。具體操作，請參見查詢安全性群組規則和添加安全性群組規則。

配置流程

步驟一：建立VPN網關

1. 登入VPN網關管理主控台。

2. 在VPN網關頁面，單擊建立VPN網關。

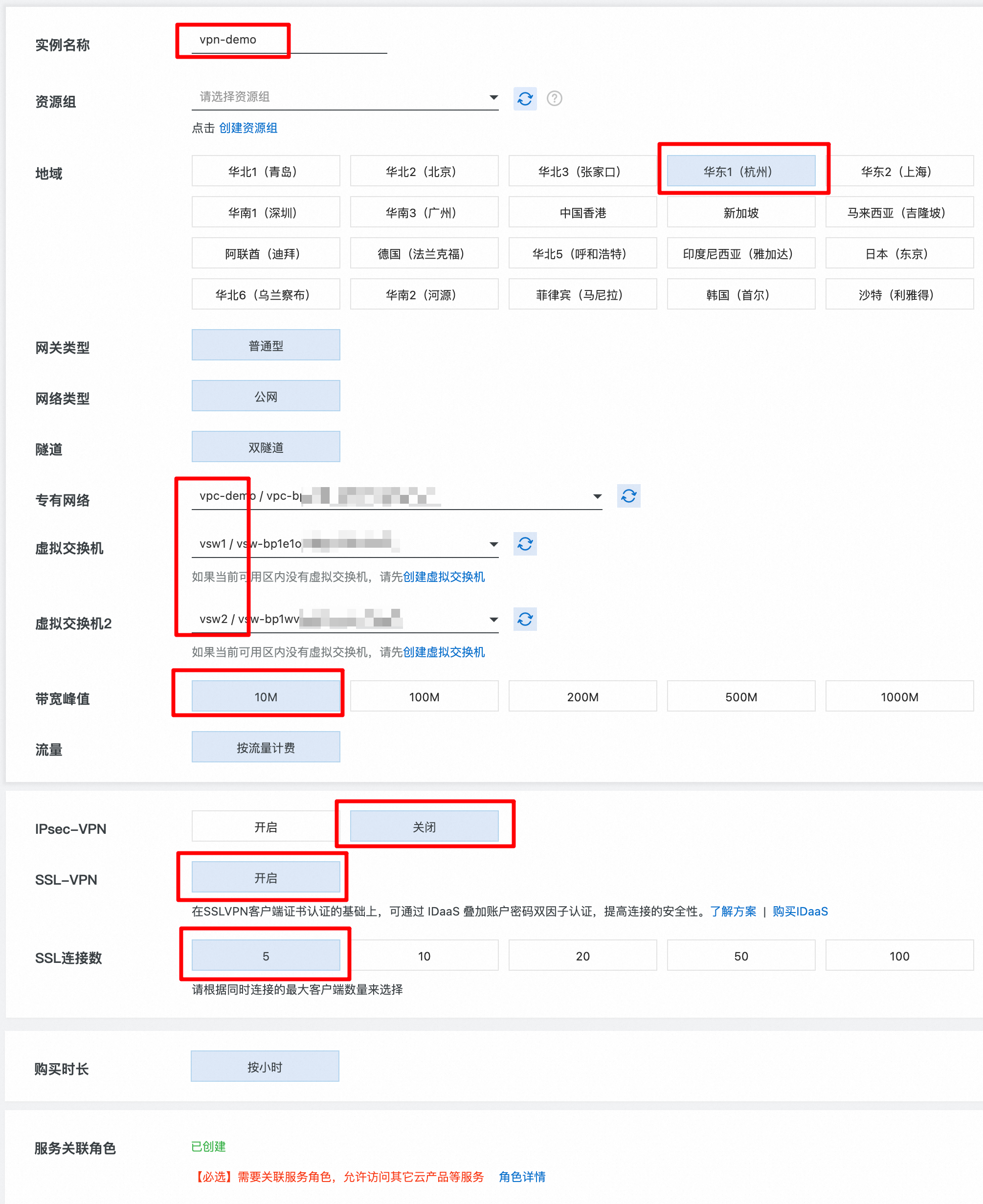

3. 在VPN網關頁面，根據以下資訊配置VPN網關，然後單擊立即購買並完成支付。

   名稱	說明
   執行個體名稱	輸入VPN網關的執行個體名稱。
   資源群組	選擇VPN網關執行個體所屬的資源群組。 如果不選擇，VPN網關執行個體建立完成後歸屬於預設資源群組。 您可以在資源管理主控台管理資源群組資源。更多資訊，請參見什麼是資源管理。
   地區	選擇VPN網關的地區。 說明 確保VPC的地區和VPN網關的地區相同。
   網關類型	選擇待建立的VPN網關類型。本文選擇普通型。
   網路類型	選擇VPN網關執行個體的網路類型。本文選擇公網。
   隧道	系統直接展示當前地區支援的IPsec-VPN串連的隧道模式。
   專用網路	選擇待串連的VPC。
   虛擬交換器	從VPC執行個體中選擇一個交換器執行個體。 IPsec-VPN串連的隧道模式為單隧道時，您僅需要指定一個交換器執行個體。 IPsec-VPN串連的隧道模式為雙隧道時，您需要指定兩個交換器執行個體。 IPsec-VPN功能開啟後，系統會在兩個交換器執行個體下各建立一個彈性網卡ENI（Elastic Network Interfaces），作為使用IPsec-VPN串連與VPC流量互連的介面。每個ENI會佔用交換器下的一個IP地址。 說明 系統預設幫您選擇第一個交換器執行個體，您可以手動修改或者直接使用預設的交換器執行個體。 建立VPN網關執行個體後，不支援修改VPN網關執行個體關聯的交換器執行個體，您可以在VPN網關執行個體的詳情頁面查看VPN網關執行個體關聯的交換器、交換器所屬可用性區域以及交換器下ENI的資訊。
   虛擬交換器2	從VPC執行個體中選擇第二個交換器執行個體。 IPsec-VPN串連的隧道模式為單隧道時，無需配置該項。
   頻寬峰值	選擇VPN網關的頻寬規格，單位：Mbps。
   流量	VPN網關預設按使用流量計費。更多資訊，請參見計費說明。
   IPsec-VPN	是否開啟IPsec-VPN功能。本文選擇關閉。
   SSL-VPN	是否開啟SSL-VPN功能。本文選擇開啟。
   SSL串連數	選擇需要串連的用戶端的數量。 說明 開啟SSL-VPN功能後才可配置SSL串連數。
   購買時間長度	VPN網關預設按小時計費。
   服務關聯角色	單擊建立關聯角色，系統自動建立服務關聯角色AliyunServiceRoleForVpn。 VPN網關使用此角色來訪問其他雲產品中的資源，更多資訊，請參見AliyunServiceRoleForVpn。 若本配置項顯示為已建立，則表示您的帳號下已建立了該角色，無需重複建立。

4. 返回VPN網關頁面，查看建立的VPN網關。

   剛建立好的VPN網關的狀態是準備中，約1~5分鐘會變成正常狀態。正常狀態就表明VPN網關已完成初始化，可以正常使用。

步驟二：建立SSL服務端

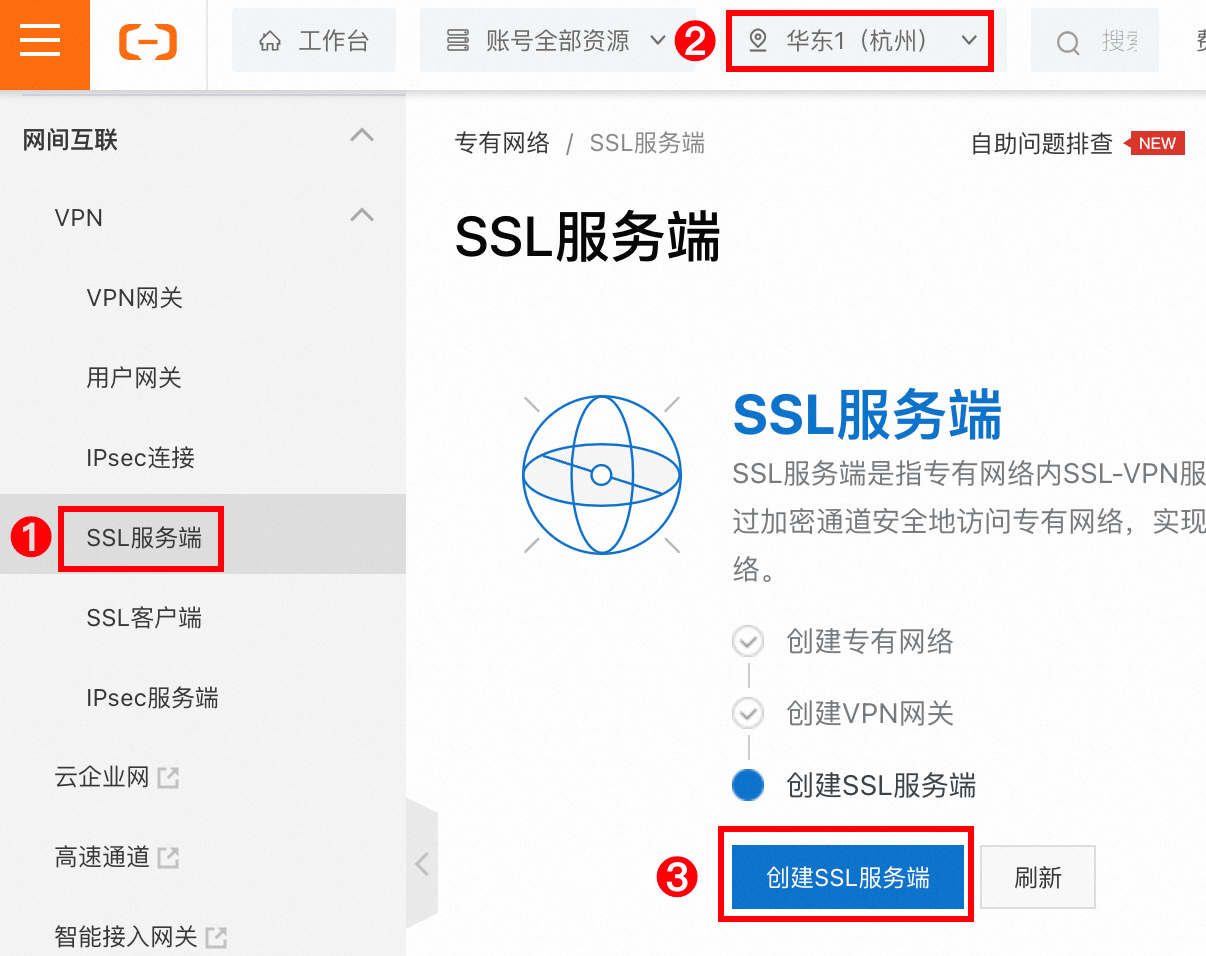

1. 在左側導覽列，選擇網間互聯 > VPN > SSL服務端。

2. 在頂部功能表列，選擇SSL服務端的地區。

   說明

   請確保SSL服務端的地區和已建立的VPN網關的地區相同。

3. 在SSL服務端頁面，單擊建立SSL服務端。

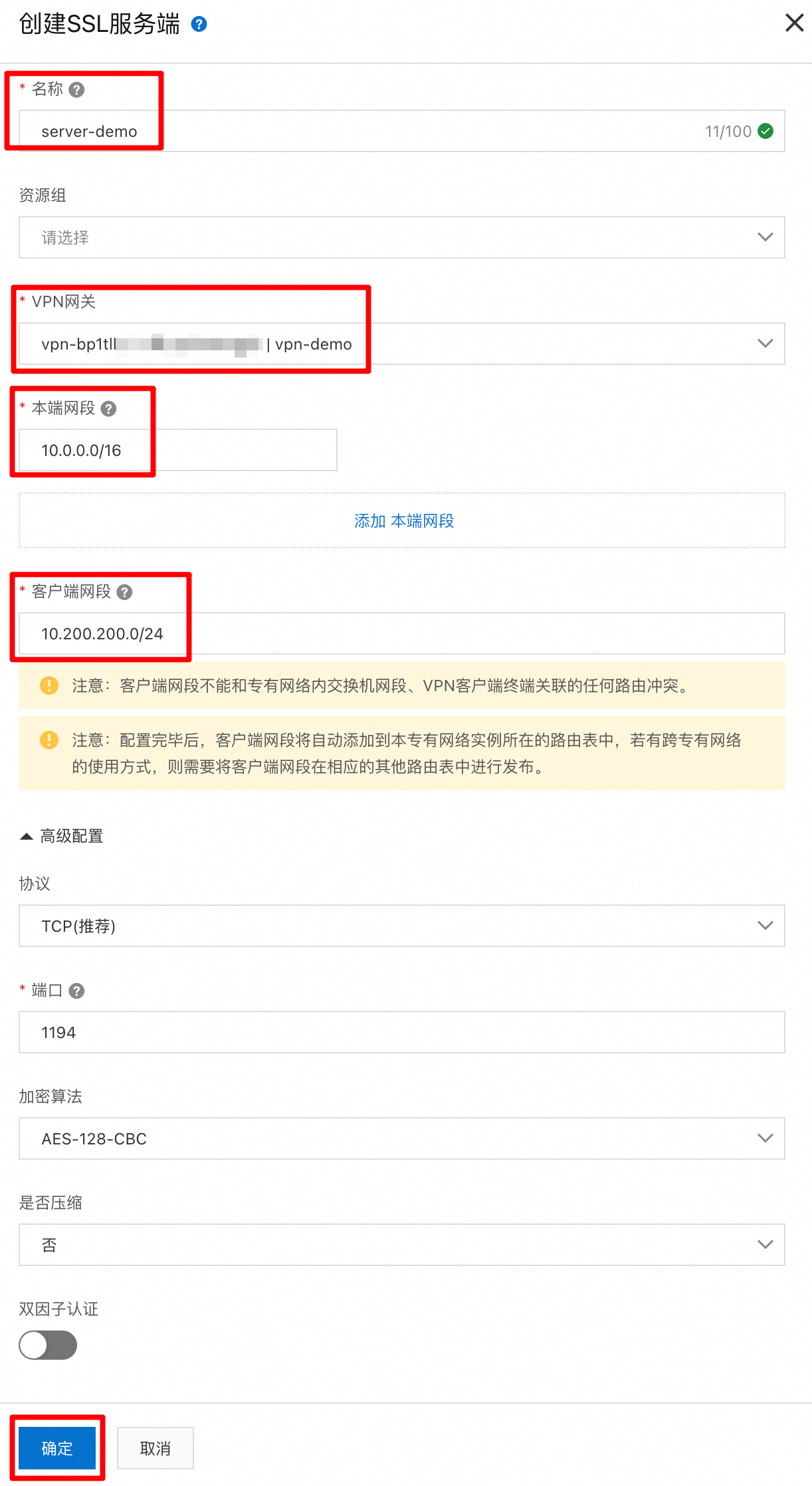

4. 在建立SSL服務端面板，根據以下資訊配置SSL服務端，然後單擊確定。

   • 名稱：輸入SSL服務端的名稱。

   • 資源群組：選擇VPN網關所屬的資源群組。SSL服務端所屬的資源群組與VPN網關所屬的資源群組預設保持一致。

   • VPN網關：選擇已建立的VPN網關。

   • 本端網段：以CIDR地址塊的形式輸入要串連的VPC網路的網段。

     單擊添加本端網段可添加多個本端網段，本端網段可以是任何VPC或交換器的網段，也可以是本網的網段。

   • 用戶端網段：以CIDR地址塊的形式輸入用戶端串連服務端時使用的網段。

     重要

     • 用戶端網段的子網路遮罩位元在16至29位之間。

     • 請確保用戶端網段和本端網段不衝突。

     • 在指定用戶端網段時，建議您使用10.0.0.0/8、172.16.0.0/12和192.168.0.0/16網段及其子網網段。如果您的用戶端網段需要指定為公網網段，您需要將公網網段設定為VPC的使用者網段，以確保VPC可以訪問到該公網網段。關於使用者網段的更多資訊，請參見什麼是使用者網段？和如何配置使用者網段？。

     • 建立SSL服務端後，系統後台會自動將用戶端網段的路由添加在VPC執行個體的路由表中，請勿再手動將用戶端網段的路由添加到VPC執行個體的路由表，否則會導致SSL-VPN串連流量傳輸異常。

   • 進階配置：使用預設進階配置。

   更多資訊，請參見建立和管理SSL服務端。

步驟三：建立並下載SSL用戶端認證

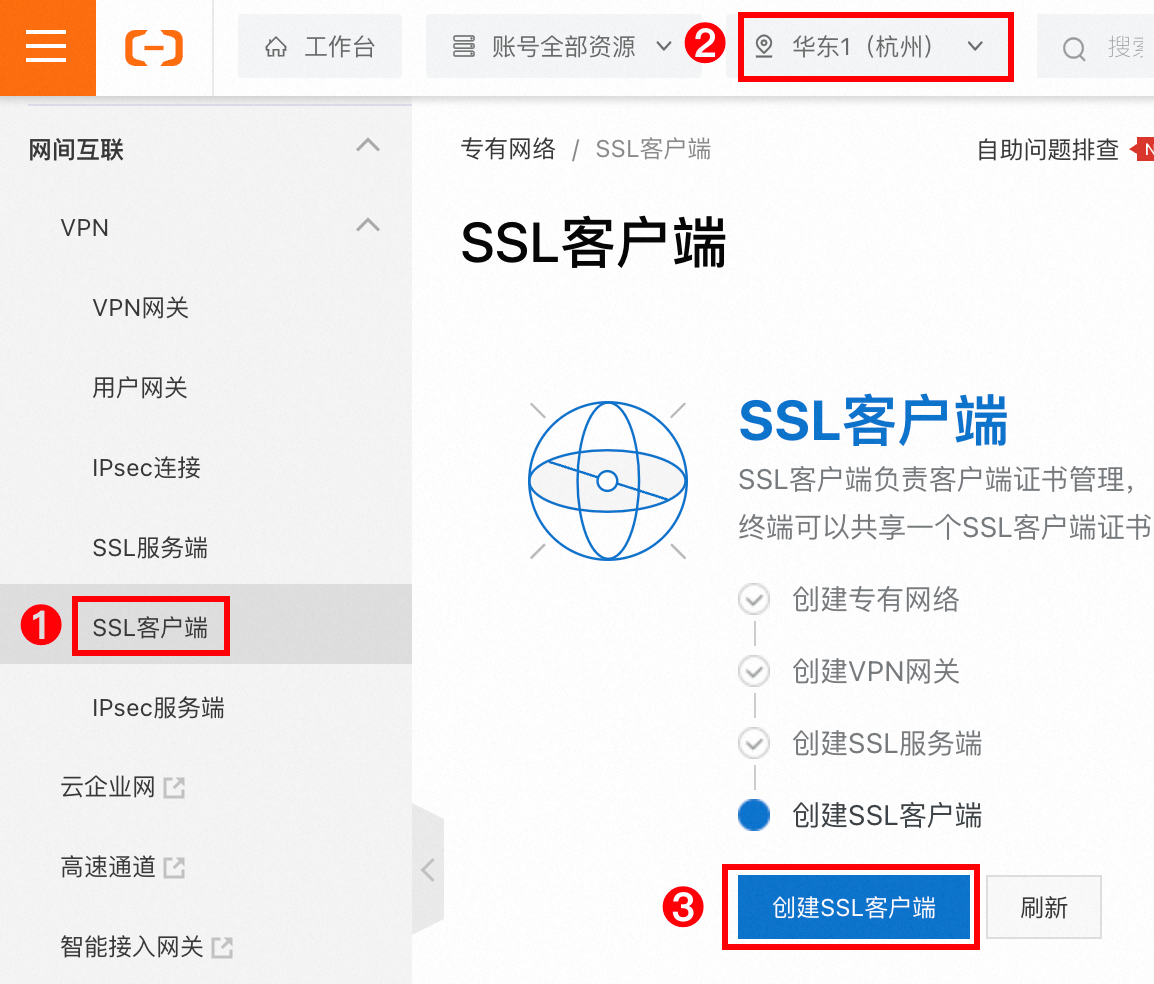

1. 在左側導覽列，選擇網間互聯 > VPN > SSL客戶端。

2. 在SSL客戶端頁面，單擊建立SSL客戶端。

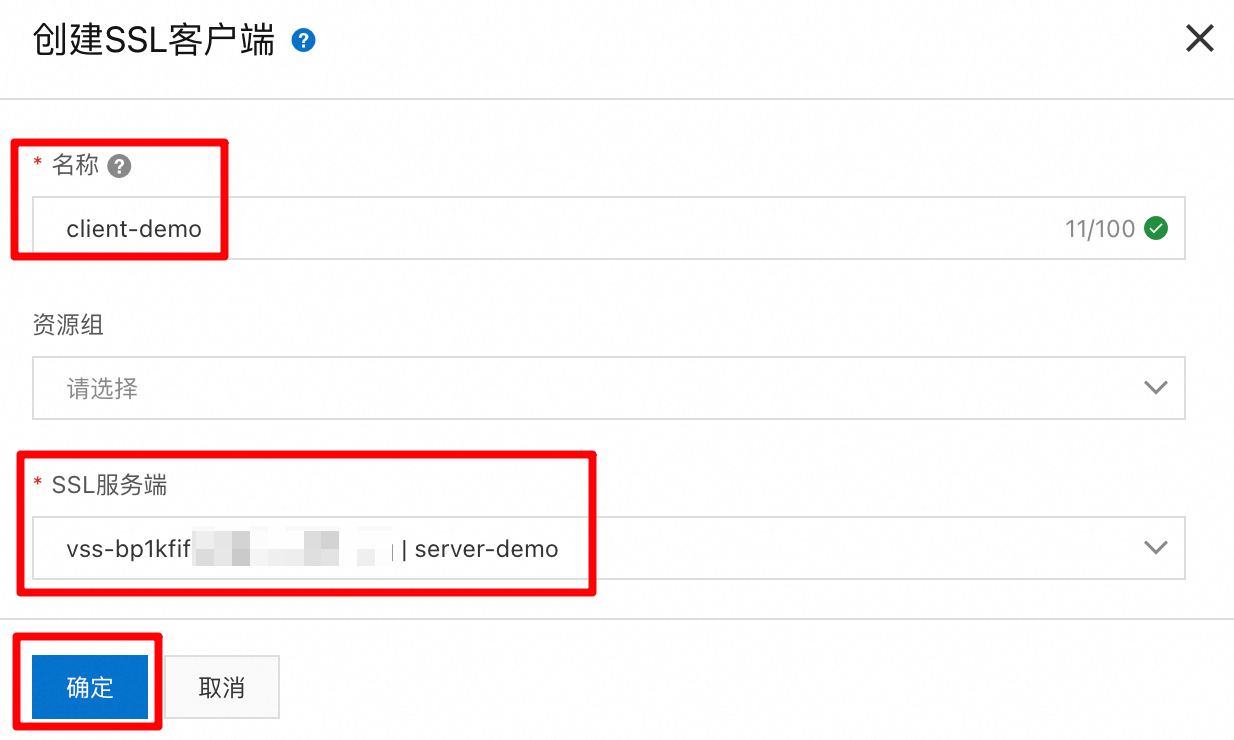

3. 在建立SSL用戶端認證面板，輸入用戶端認證名稱，然後選擇SSL服務端所屬的資源群組並選擇對應的SSL服務端，然後單擊確定。

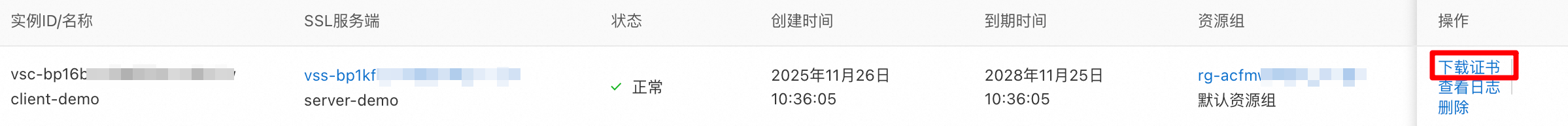

4. 在SSL客戶端頁面，找到已建立的用戶端認證，然後在操作列單擊下載。

步驟四：配置用戶端

以下內容為您介紹如何配置Linux、Windows、Mac和Android用戶端。

Linux用戶端

1. 開啟命令列視窗。

2. 執行以下命令安裝OpenVPN用戶端。

   #CentOS系統執行以下命令
   yum install -y openvpn
   #執行以下命令查看系統是否已建立/etc/openvpn/conf/目錄，如果系統未建立，需手動建立/etc/openvpn/conf/目錄。
   cd /etc/openvpn #進入openvpn目錄下
   ls              #查看openvpn目錄下是否已建立conf目錄
   mkdir -p /etc/openvpn/conf #如果openvpn目錄下不存在conf目錄，手動建立conf目錄。

   #Ubuntu系統執行以下命令
   apt-get update
   apt-get install -y openvpn
   #執行以下命令查看系統是否已建立/etc/openvpn/conf/目錄，如果系統未建立，需手動建立/etc/openvpn/conf/目錄。
   cd /etc/openvpn #進入openvpn目錄下
   ls              #查看openvpn目錄下是否已建立conf目錄
   mkdir -p /etc/openvpn/conf #如果openvpn目錄下不存在conf目錄，手動建立conf目錄。

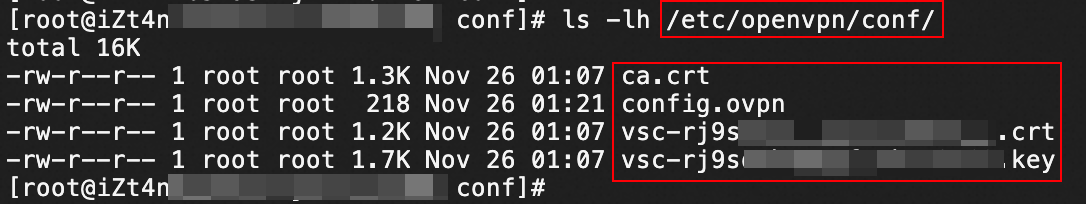

3. 將已下載的SSL用戶端認證解壓拷貝至/etc/openvpn/conf/目錄。

4. 進入/etc/openvpn/conf/目錄，執行以下命令建立VPN串連。

   openvpn --config /etc/openvpn/conf/config.ovpn --daemon

Windows用戶端

1. 下載並安裝OpenVPN用戶端（Windows版本）。

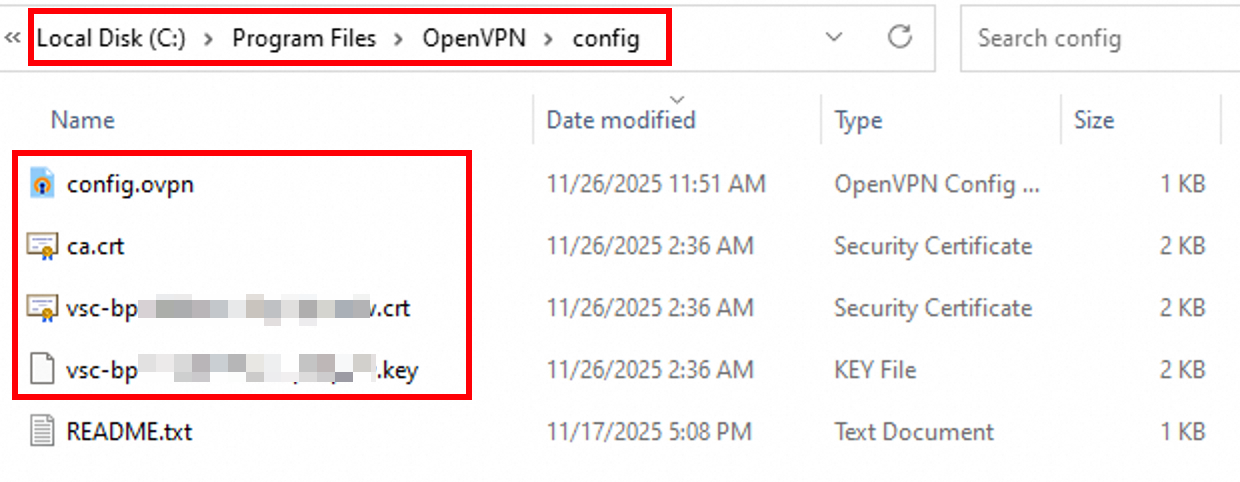

2. 將已經下載的SSL用戶端認證解壓拷貝至OpenVPN\config目錄。

   本文將認證解壓拷貝到C:\Program Files\OpenVPN\config目錄，請您根據安裝路徑將認證解壓拷貝至您真實的目錄。

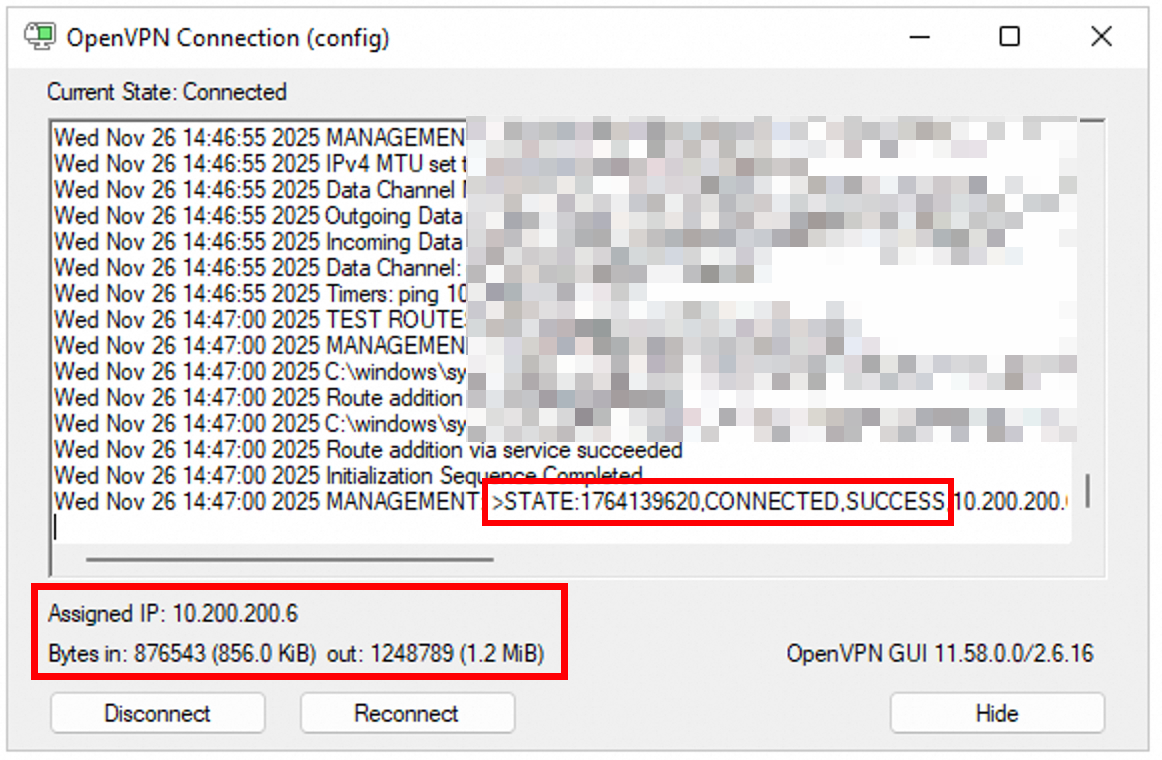

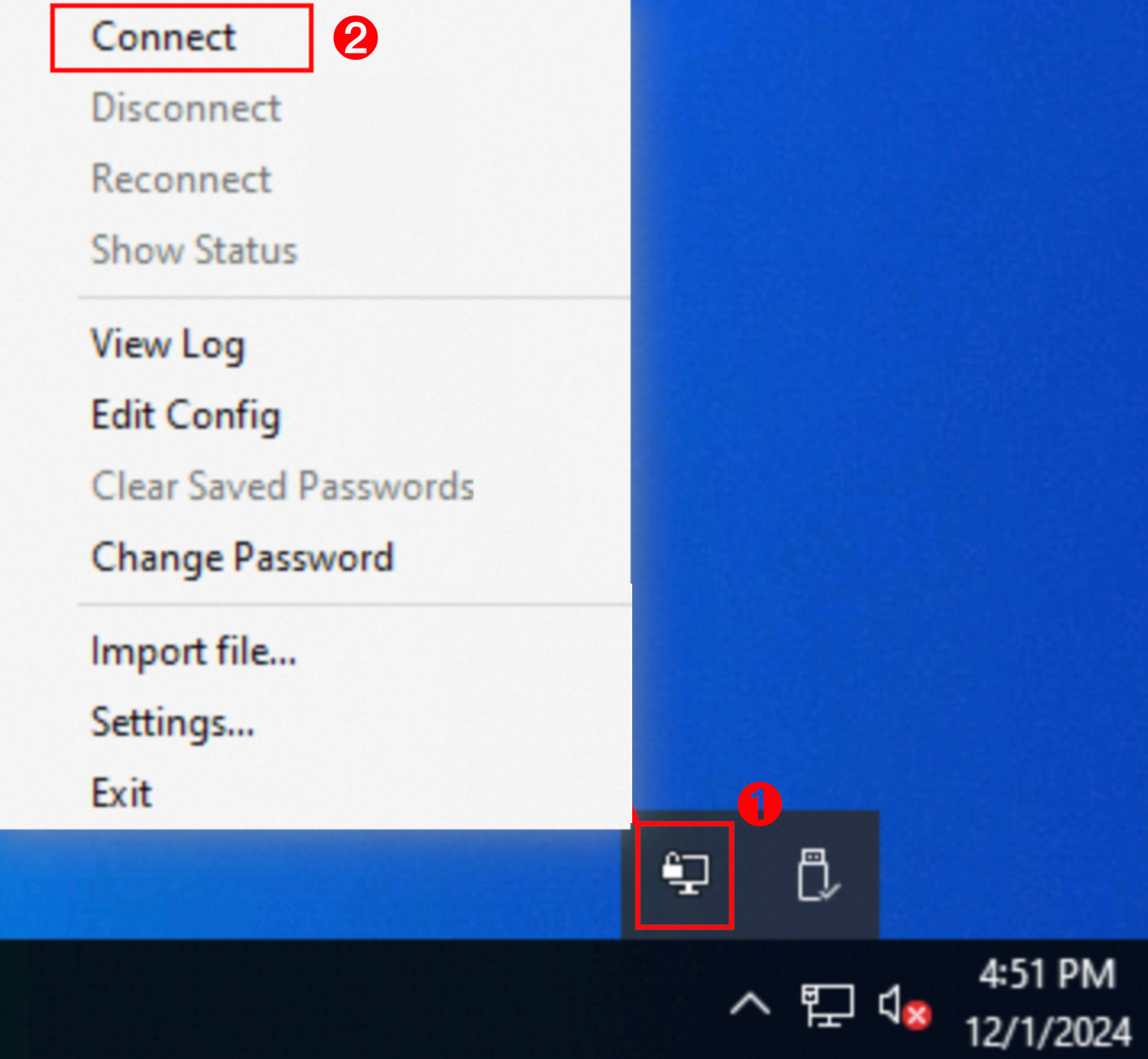

3. 啟動OpenVPN用戶端，單擊Connect建立VPN串連。



Mac用戶端（Tunnelblick）

以下內容為您介紹如何使用Tunnelblick軟體在Mac用戶端與VPN網關之間建立VPN串連。

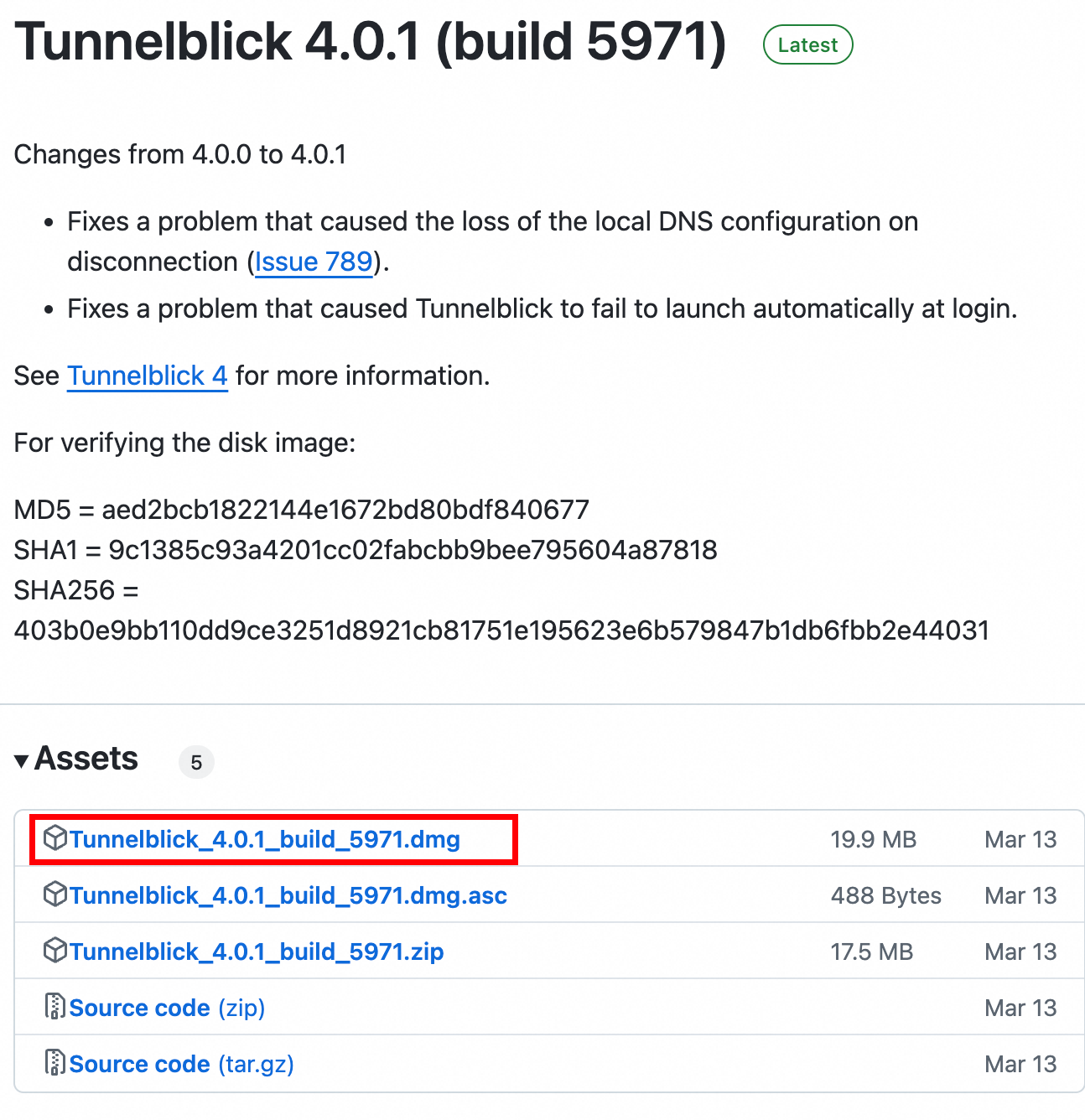

1. 下載Tunnelblick軟體。

   您可以根據實際需要下載適用的版本，推薦使用正式版本，例如3.8.8b、3.8.8a、3.8.6a等。下載軟體時推薦下載DMG格式的軟體，可以直接安裝使用。

   本文使用3.8.6a版本的Tunnelblick軟體作為樣本。

2. 安裝Tunnelblick軟體。



   序號	說明
   ①	雙擊已下載的Tunnelblick軟體安裝包。
   ②	雙擊Tunnelblick表徵圖。
   ③	選擇我有設定檔。
   ④	單擊確定。

3. 將在步驟三中下載的SSL用戶端認證解壓。

4. 將已解壓的config.ovpn檔案上傳至Tunnelblick軟體，建立VPN串連。



   序號	說明
   ①	雙擊Tunnelblick表徵圖，開啟Tunnelblick軟體。
   ②	將已解壓的檔案config.ovpn拖動至配置檔案夾下。
   ③	選擇只有我。
   ④	單擊串連。

Mac用戶端（OpenVPN）

以下內容為您介紹如何使用OpenVPN軟體在Mac用戶端與VPN網關之間建立VPN串連。

1. 開啟命令列視窗。

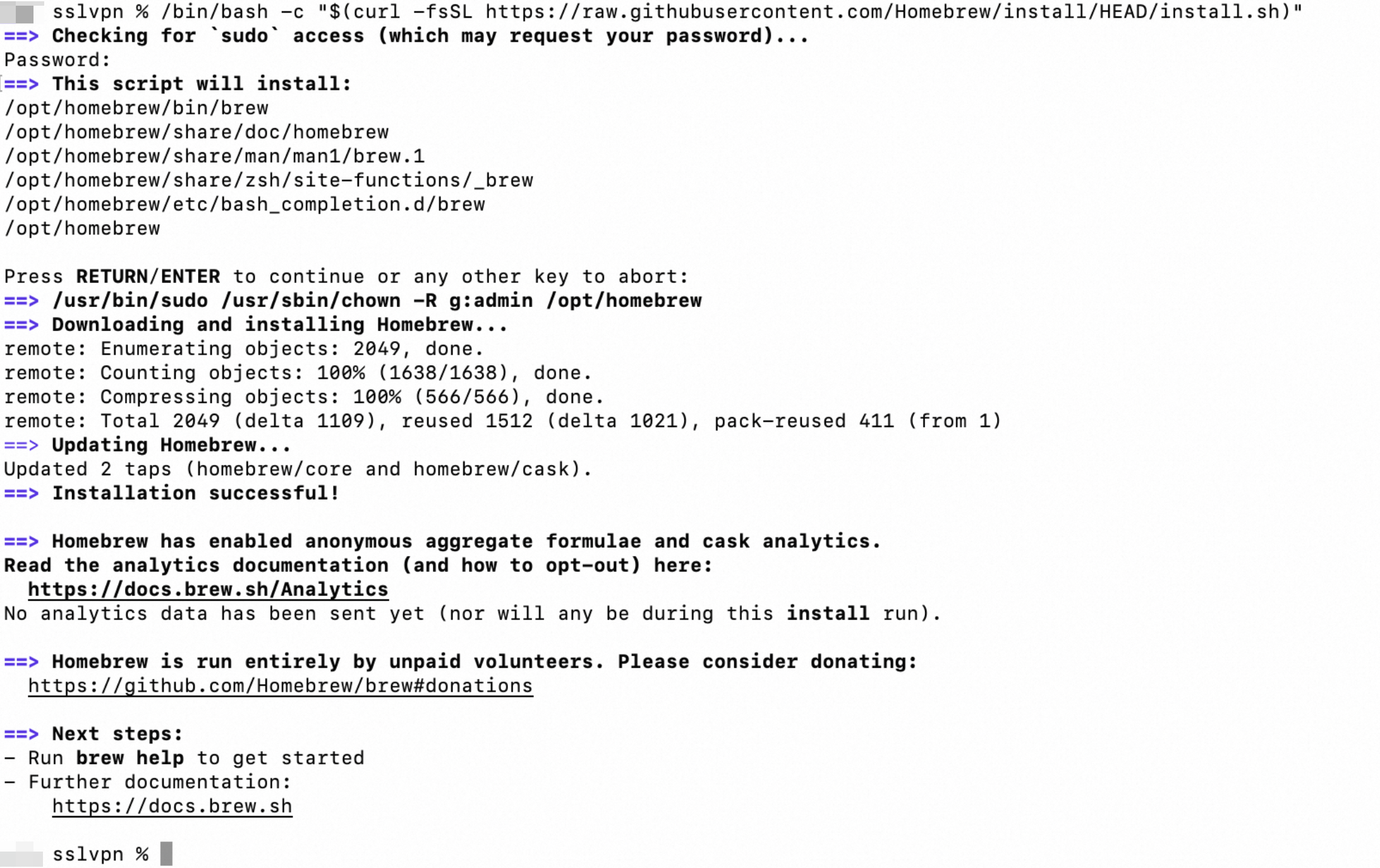

2. 如果您的用戶端尚未安裝homebrew，執行以下命令安裝homebrew。

   /bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)"

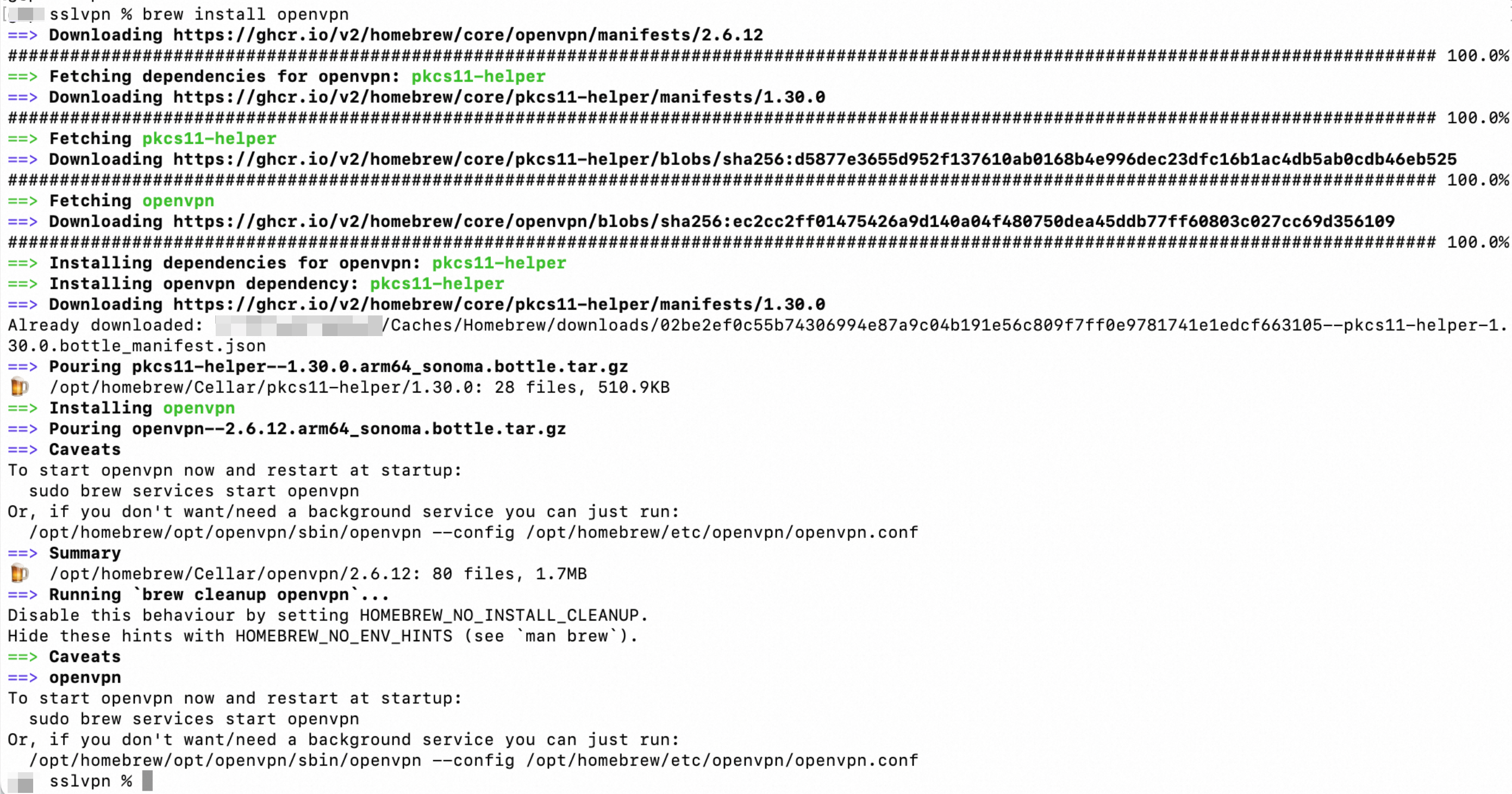

3. 執行以下命令安裝OpenVPN用戶端。

   brew install openvpn

4. 將在步驟三中下載的SSL用戶端認證解壓拷貝至配置目錄。

   1. 備份/usr/local/etc/openvpn檔案夾下的所有設定檔。

   2. 執行以下命令刪除OpenVPN的設定檔。

      rm /usr/local/etc/openvpn/*

   3. 執行以下命令將已經下載的SSL用戶端認證拷貝到配置目錄。

      cp cert_location /usr/local/etc/openvpn/

      cert_location是步驟三中下載的SSL用戶端認證的路徑，例如：/Users/example/Downloads/certs6.zip。

5. 執行以下命令解壓認證。

   cd  /usr/local/etc/openvpn/
   unzip /usr/local/etc/openvpn/certs6.zip

6. 執行以下命令建立VPN串連。

   sudo /usr/local/opt/openvpn/sbin/openvpn --config /usr/local/etc/openvpn/config.ovpn

Android用戶端

1. 下載並安裝OpenVPN用戶端（Android版本）。

   本文使用Android 9.0版本的用戶端，並安裝了3.0.5版本的OpenVPN用戶端。

2. 將在步驟三中下載的SSL用戶端認證傳輸至Android用戶端，並解壓認證。

   說明

   • 如果您的Android用戶端無解壓軟體，您可以在電腦端解壓認證然後將解壓後的檔案傳輸至Android用戶端。

   • 請確保解壓後的檔案在同一個檔案夾下，如下圖所示。



3. 開啟OpenVPN用戶端，匯入config.ovpn檔案，添加VPN串連。



   序號	說明
   ①	選擇OVPN Profile串連方式。
   ②	在儲存目錄中找到config.ovpn檔案。
   ③	單擊IMPORT，匯入config.ovpn檔案。
   ④	系統自動讀取config.ovpn檔案中的資訊，顯示待串連的VPN網關的公網IP地址。單擊ADD，添加VPN串連。

4. 單擊滑動按鈕，開啟VPN串連。



步驟五：測試連通性

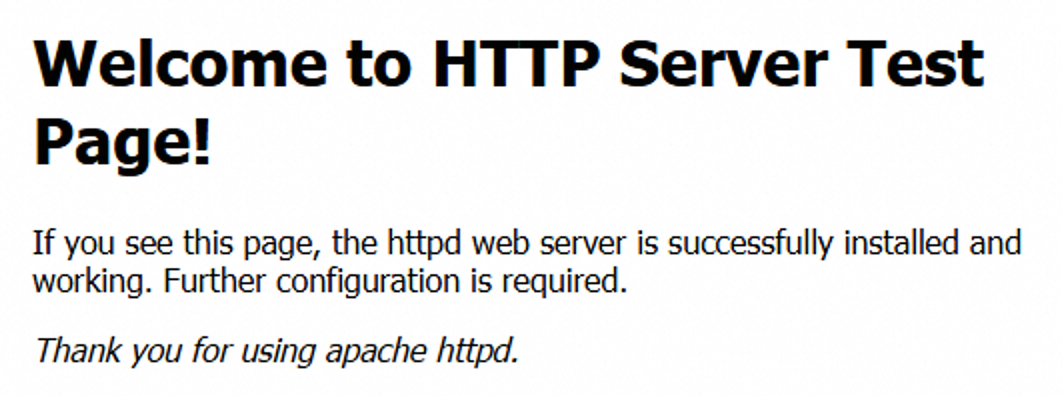

在用戶端嘗試訪問VPC內的ECS執行個體，測試網路連通性。

常見問題

使用OpenVPN在Mac用戶端建立VPN串連後，如何斷開VPN串連？

1. 開啟Mac用戶端的命令列視窗。

2. 執行以下命令搜尋OpenVPN進程，並記錄進程號。

   ps aux | grep openvpn

3. 執行以下命令關閉OpenVPN進程。

   kill -9 <進程號>

M1版本的Mac用戶端如何使用OpenVPN建立VPN串連？

如果您使用的是M1版本的Mac用戶端，建議您使用Tunnelblick軟體建立VPN串連。具體操作，請參見Mac用戶端（Tunnelblick）。

使用Linux用戶端建立VPN串連後，如何使OpenVPN進程開機自動啟動？

使用Linux用戶端建立VPN串連後，配置以下命令，OpenVPN進程將在Linux用戶端開機後自動啟動。

1. 編輯/etc/rc.local檔案，並在檔案中添加命令。

   #以編輯模式開啟/etc/rc.local檔案
   vim /etc/rc.local
   #按下i鍵，進入檔案編輯模式，然後在/etc/rc.local檔案中補充以下命令
   cd /etc/openvpn/conf/
   openvpn --config /etc/openvpn/conf/config.ovpn --daemon
   #按下Esc鍵，退出檔案編輯模式，然後輸入以下命令儲存退出檔案
   :wq

2. 為/etc/rc.local檔案添加執行許可權。

   chmod +x /etc/rc.local
