通過Jaeger用戶端上報Java應用資料 - Managed Service for OpenTelemetry

通過Jaeger為應用埋點並上報鏈路資料至Managed Service for OpenTelemetry後，Managed Service for OpenTelemetry即可開始監控應用，您可以查看應用拓撲、調用鏈路、異常事務、慢事務和SQL分析等一系列監控資料。本文介紹如何進行手動埋點，以及使用Spring Cloud組件和gRPC組件進行自動埋點。

重要

為獲得更豐富的功能、更先進的鏈路追蹤能力，以及最佳使用體驗，建議您使用OpenTelemetry協議將應用接入Managed Service for OpenTelemetry。

我們為您提供了詳細的OpenTelemetry接入指南和最佳實務，協助您快速上手Managed Service for OpenTelemetry。更多資訊，請參見接入應用。

前提條件

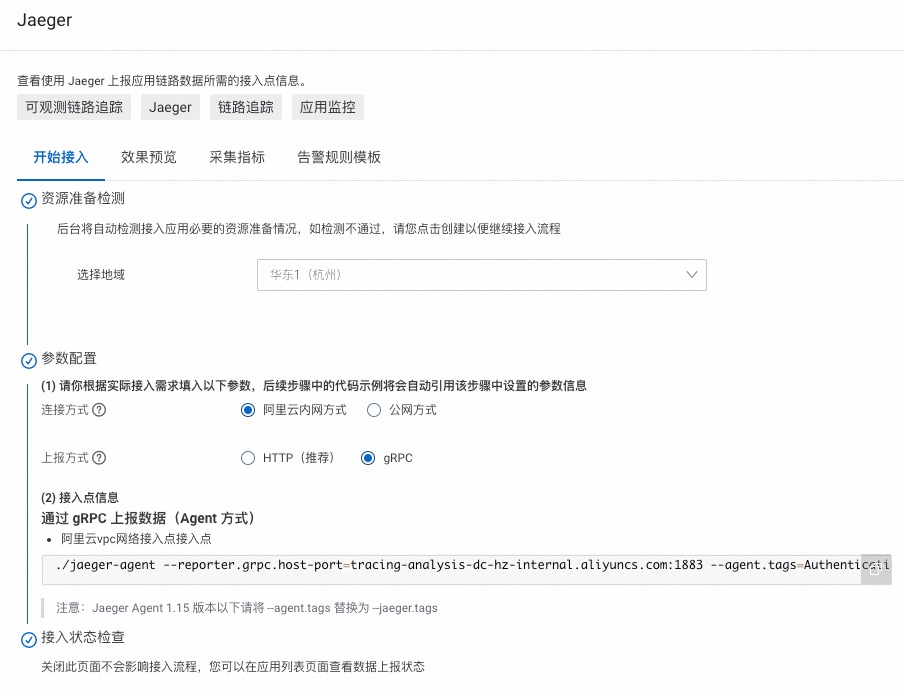

擷取存取點資訊

新版控制台

登入可觀測鏈路 OpenTelemetry 版控制台，在左側導覽列單擊接入中心。
在開源架構地區單擊Jaeger卡片。
在彈出的Jaeger面板中選擇資料需要上報的地區。
說明
初次接入的地區將會自動進行資源初始化。
選擇串連方式和上報方式，然後複製存取點資訊。
- 串連方式：若您的服務部署在阿里雲上，且所屬地區與選擇的接入地區一致，推薦使用阿里雲內網方式，否則選擇公網方式。
- 上報方式：根據用戶端支援的協議類型選擇HTTP或gRPC協議上報資料。

舊版控制台

登入可觀測鏈路 OpenTelemetry 版控制台。
在左側導覽列單擊叢集配置，然後在右側頁面單擊存取點資訊頁簽。
在頁面頂部選擇需要接入的地區，然後在叢集資訊地區開啟顯示Token開關。
在用戶端採集工具地區單擊Jaeger。
在相關資訊列中，擷取存取點資訊。
說明
如果應用部署於阿里雲生產環境，則選擇阿里雲VPC網路存取點，否則選擇公網存取點。

背景資訊

Jaeger是一款開源分布式追蹤系統，相容OpenTracing API，且已加入CNCF開源組織。其主要功能是彙總來自各個異構系統的即時監控資料。目前OpenTracing社區已有許多組件可支援各種Java架構，例如：

要通過Jaeger將Java應用資料上報至Managed Service for OpenTelemetry控制台，首先需要完成埋點工作。您可以手動埋點，也可以利用各種現有外掛程式實現埋點的目的。本文介紹以下三種埋點方法。

手動埋點
通過Spring Cloud組件埋點
通過gRPC組件埋點

資料是如何上報的？

不通過Jaeger Agent而直接上報資料的原理如下圖所示。
通過Jaeger Agent上報資料的原理如下圖所示。

為Java應用手動埋點

要通過Jaeger將Java應用資料上報至可觀測鏈路 OpenTelemetry 版控制台，首先需要完成埋點工作。本樣本為手動埋點。

下載Demo工程，進入manualDemo目錄，並按照Readme的說明運行程式。

開啟pom.xml，添加對Jaeger用戶端的依賴。

<dependency>
    <groupId>io.jaegertracing</groupId>
    <artifactId>jaeger-client</artifactId>
    <version>0.31.0</version>
</dependency>

配置初始化參數並建立Tracer對象。

Tracer對象可以用來建立Span對象以便記錄分布式操作時間、通過Extract/Inject方法跨機器透傳資料、或設定當前Span。Tracer對象還配置了上報資料的網關地址、本機IP地址、採樣率、服務名等資料。您可以通過調整採樣率來減少因上報資料產生的開銷。

說明

請將<endpoint>替換成可觀測鏈路 OpenTelemetry 版控制台叢集配置 > 存取點資訊頁面相應用戶端和地區的存取點。擷取存取點資訊的方法，請參見前提條件。

// 將manualDemo替換為您的應用程式名稱。
io.jaegertracing.Configuration config = new io.jaegertracing.Configuration("manualDemo");
io.jaegertracing.Configuration.SenderConfiguration sender = new io.jaegertracing.Configuration.SenderConfiguration();
// 將 <endpoint> 替換為控制台概覽頁面上相應用戶端和地區的存取點。
sender.withEndpoint("<endpoint>");
config.withSampler(new io.jaegertracing.Configuration.SamplerConfiguration().withType("const").withParam(1));
config.withReporter(new io.jaegertracing.Configuration.ReporterConfiguration().withSender(sender).withMaxQueueSize(10000));
GlobalTracer.register(config.getTracer());

記錄請求資料。

Tracer tracer = GlobalTracer.get();
// 建立Span。
Span span = tracer.buildSpan("parentSpan").withTag("myTag", "spanFirst").start();
tracer.scopeManager().activate(span, false);
tracer.activeSpan().setTag("methodName", "testTracing");
// 商務邏輯。
secondBiz();
span.finish();

可選：上一步用於記錄請求的根操作，如果需要記錄請求的上一步和下一步操作，則需要傳入上下文。

Tracer tracer = GlobalTracer.get();
Span parentspan = tracer.activeSpan();
Tracer.SpanBuilder spanBuilder = tracer.buildSpan("childSpan").withTag("myTag", "spanSecond");
if (parentspan !=null) {
    spanBuilder.asChildOf(parentspan).start();
}
Span childSpan = spanBuilder.start();
Scope scope = tracer.scopeManager().activate(childSpan); // 請求開始執行一次
// 商務邏輯。 可以執行多次 buildSpan
childSpan.finish();
tracer.activeSpan().setTag("methodName", "testCall");

// 請求結束執行一次
scope.close();

可選：為了方便排查問題，您可以為某個記錄添加一些自訂標籤（Tag），例如記錄是否發生錯誤、請求的傳回值等。
```
tracer.activeSpan().setTag("methodName", "testCall");
```

在分布式系統中發送RPC請求時會帶上Tracing資料，包括TraceId、ParentSpanId、SpanId、Sampled等。您可以在HTTP請求中使用Extract/Inject方法在HTTP Request Headers上透傳資料。總體流程如下：

   Client Span                                                Server Span
┌──────────────────┐                                       ┌──────────────────┐
│                  │                                       │                  │
│   TraceContext   │           Http Request Headers        │   TraceContext   │
│ ┌──────────────┐ │          ┌───────────────────┐        │ ┌──────────────┐ │
│ │ TraceId      │ │          │ X-B3-TraceId      │        │ │ TraceId      │ │
│ │              │ │          │                   │        │ │              │ │
│ │ ParentSpanId │ │ Inject   │ X-B3-ParentSpanId │Extract │ │ ParentSpanId │ │
│ │              ├─┼─────────>│                   ├────────┼>│              │ │
│ │ SpanId       │ │          │ X-B3-SpanId       │        │ │ SpanId       │ │
│ │              │ │          │                   │        │ │              │ │
│ │ Sampled      │ │          │ X-B3-Sampled      │        │ │ Sampled      │ │
│ └──────────────┘ │          └───────────────────┘        │ └──────────────┘ │
│                  │                                       │                  │
└──────────────────┘                                       └──────────────────┘

在用戶端調用Inject方法傳入Context資訊。

private void attachTraceInfo(Tracer tracer, Span span, final Request request) {
        tracer.inject(span.context(), Format.Builtin.TEXT_MAP, new TextMap() {
            @Override
            public void put(String key, String value) {
                request.setHeader(key, value);
            }
            @Override
            public Iterator<Map.Entry<String, String>> iterator() {
                throw new UnsupportedOperationException("TextMapInjectAdapter should only be used with Tracer.inject()");
            }
        });
    }

在服務端調用Extract方法解析Context資訊。

protected Span extractTraceInfo(Request request, Tracer tracer) {
    Tracer.SpanBuilder spanBuilder = tracer.buildSpan("/api/xtrace/test03");
    try {
        SpanContext spanContext = tracer.extract(Format.Builtin.TEXT_MAP, new TextMapExtractAdapter(request.getAttachments()));
        if (spanContext !=null) {
            spanBuilder.asChildOf(spanContext);
        }
    } catch (Exception e) {
        spanBuilder.withTag("Error", "extract from request fail, error msg:" + e.getMessage());
    }
    return spanBuilder.start();
}

通過Spring Cloud組件為Java應用埋點

要通過Jaeger將Java應用資料上報至Managed Service for OpenTelemetry控制台，首先需要完成埋點工作。本樣本為通過Spring Cloud組件埋點。Spring Cloud提供了下列組件的埋點：

@Async, @Scheduled, Executors
Feign, HystrixFeign
Hystrix
JDBC
JMS
Mongo
RabbitMQ
Redis
RxJava
Spring Messaging - 鏈路訊息通過訊息通道發送
Spring Web (RestControllers, RestTemplates, WebAsyncTask)
Standard Logging - 日誌被添加至當前Span
WebSocket STOMP
Zuul

請按照以下步驟通過Spring Cloud組件埋點。

說明

請下載Demo工程，進入springMvcDemo/webmvc4-boot目錄，並按照Readme的說明運行程式。

開啟pom.xml，添加Jar包依賴。

<dependency>
   <groupId>io.opentracing.contrib</groupId>
  <artifactId>opentracing-spring-cloud-starter</artifactId>
  <version>0.5.8</version>
</dependency>
<dependency>
  <groupId>io.jaegertracing</groupId>
  <artifactId>jaeger-client</artifactId>
  <version>1.4.0</version>
</dependency>

添加OpenTracing Tracer Bean。

說明

@Bean
public io.opentracing.Tracer tracer() {
    io.jaegertracing.Configuration config = new io.jaegertracing.Configuration("springFrontend");
    io.jaegertracing.Configuration.SenderConfiguration sender = new io.jaegertracing.Configuration.SenderConfiguration();
    sender.withEndpoint("<endpoint>");
    config.withSampler(new io.jaegertracing.Configuration.SamplerConfiguration().withType("const").withParam(1));
    config.withReporter(new io.jaegertracing.Configuration.ReporterConfiguration().withSender(sender).withMaxQueueSize(10000));
    return config.getTracer();
}

通過gRPC組件為Java應用埋點

要通過Jaeger將Java應用資料上報至Managed Service for OpenTelemetry控制台，首先需要完成埋點工作。本樣本為通過gRPC組件埋點。

請按照以下步驟通過gRPC組件埋點。

說明

請下載Demo工程，進入grpcDemo目錄，並按照Readme的說明運行程式。

開啟pom.xml，添加Jar包依賴。

<dependency>
    <groupId>io.opentracing.contrib</groupId>
    <artifactId>opentracing-grpc</artifactId>
    <version>0.2.3</version>
</dependency>

在服務端初始化Tracing對象，建立ServerTracingInterceptor，並添加對Server的攔截。

import io.opentracing.Tracer;

    public class YourServer {

        private int port;
        private Server server;
        private final Tracer tracer;

        private void start() throws IOException {
            ServerTracingInterceptor tracingInterceptor = new ServerTracingInterceptor(this.tracer);

            // If GlobalTracer is used:
            // ServerTracingInterceptor tracingInterceptor = new ServerTracingInterceptor();

            server = ServerBuilder.forPort(port)
                .addService(tracingInterceptor.intercept(someServiceDef))
                .build()
                .start();
        }
    }

在用戶端初始化Tracing對象，建立ClientTracingInterceptor，並添加對Client Channel的攔截。

import io.opentracing.Tracer;

    public class YourClient {

        private final ManagedChannel channel;
        private final GreeterGrpc.GreeterBlockingStub blockingStub;
        private final Tracer tracer;

        public YourClient(String host, int port) {

            channel = ManagedChannelBuilder.forAddress(host, port)
                .usePlaintext(true)
                .build();

            ClientTracingInterceptor tracingInterceptor = new ClientTracingInterceptor(this.tracer);

            // If GlobalTracer is used:
            // ClientTracingInterceptor tracingInterceptor = new ClientTracingInterceptor();

            blockingStub = GreeterGrpc.newBlockingStub(tracingInterceptor.intercept(channel));
        }
    }

常見問題

問：Demo程式執行成功，為什麼控制台上沒有上報資料？

答：請調試方法io.jaegertracing.thrift.internal.senders.HttpSender.send(Process process, List<Span> spans)，並查看上報資料時的傳回值。如果報403錯誤，則表明存取點配置不正確，請檢查並修改。
