NAT Gateway：同VPC內多公網NAT Gateway部署方案

同VPC內部署多公網NAT Gateway的情境說明

本文以下圖情境為例，為您介紹如何使用公網NAT Gateway產品在同一個VPC內部署多公網NAT Gateway的網路環境。

上述情境方案中的交換器對應的情境說明如下：

• 建立一個VPC並部署3個vSwitch，其中網路安全域1內部署一套公網NAT Gateway（NATGW-1），vSwitch1使用該套網關；網路安全域2內部署另一套公網NAT Gateway（NATGW-2），vSwitch2和vSwitch3共用這套網關。

  • vSwitch1屬於網路安全域1，關聯絡統路由表。獨立公網IP，50 Mbps頻寬；不主動對外暴露公網IP，只允許內部主機主動對外訪問，並要求獨立環境。

  • vSwitch2和vSwitch3屬於網路安全域2，關聯VPC子網路由表。共用網路安全域2內的統一公網出口1 Gbps；既能被外網訪問，同時需要主動訪問公網。

• 建立一個名為EIP1且頻寬為50 Mbps的EIP，用於綁定NATGW-1的SNAT。

• 申請一個1 Gbps的共用頻寬，用於NATGW-2，再申請3個名為EIP2、EIP3和EIP4且頻寬均為5 Mbps的EIP，加入到該共用頻寬中，2個EIP分別用於vSwitch2和vSwitch3的DNAT使用，第3個EIP用於兩個vSwitch的SNAT訪問。

• 配置公網NAT Gateway的監控，針對NATGW-2下不同vSwitch的流量進行監控，監控vSwitch的使用方式。

部署流程

步驟一：準備雲網路資源

在為交換器部署公網NAT Gateway前，您需要先建立VPC、vSwitch、ECS、EIP和共用頻寬等雲資源。

步驟二：建立兩個公網NAT Gateway執行個體

在建立的VPC內建立兩個按使用量計費的公網NAT Gateway執行個體，名稱為NATGW-1和NATGW-2，其中NATGW-1用於綁定在vSwitch1內，NATGW-2用於綁定在vSwitch2和vSwitch3內。

1. 登入NAT Gateway管理主控台。

2. 在公網NAT Gateway頁面，單擊建立公網NAT Gateway。

3. 首次使用NAT Gateway時，在建立公網NAT Gateway頁面關聯角色建立地區，單擊建立關聯角色。角色建立成功後即可建立NAT Gateway。

   關於NAT Gateway服務關聯角色的更多資訊，請參見服務關聯角色。

4. 在建立公網NAT Gateway頁面，配置以下購買資訊，然後單擊立即購買。

   配置	說明
   付費模式	預設選擇為隨用隨付，即一種先使用後付費的付費模式。更多資訊，請參見公網NAT Gateway計費。
   資源群組	選擇VPC所屬的資源群組。更多資訊，請參見什麼是資源群組。
   標籤	標籤鍵：選擇或輸入完整的標籤鍵。 最多支援輸入20個標籤鍵。一個標籤鍵最多支援128個字元，不能以aliyun和acs:開頭，不能包含http://或者https://。 標籤值：選擇或輸入完整的標籤值。 最多支援輸入20個標籤值。一個標籤值最多支援128個字元，不能以aliyun和acs:開頭，不能包含http://或者https://。
   所屬地區	選擇需要建立公網NAT Gateway的地區。
   所屬專用網路	選擇公網NAT Gateway所屬的VPC。建立後，不能修改公網NAT Gateway所屬的VPC。
   關聯交換器	選擇公網NAT Gateway執行個體所屬的交換器。
   計費類型	預設選擇為按使用量計費，即按公網NAT Gateway實際使用量收費。更多資訊，請參見公網NAT Gateway計費。
   計費周期	預設選擇為按小時，即按使用量計費公網NAT Gateway的計費周期為1小時，不足1小時按1小時計算。
   執行個體名稱	設定公網NAT Gateway執行個體的名稱。 執行個體名稱長度為2~128個字元，以英文大小寫字母或中文開頭，可包含數字、底線（_）和短劃線（-）。
   訪問模式	選擇公網NAT Gateway的訪問模式。支援以下兩種模式： VPC全通模式（SNAT）：選擇了VPC全通模式，在公網NAT Gateway建立成功後當前VPC內所有執行個體即可通過該公網NAT Gateway訪問公網。 選擇VPC全通模式（SNAT）後，您需要配置Elastic IP Address（Elastic IP Address，簡稱EIP）的相關資訊。 稍後配置：如需稍後配置或有更多配置需求，可在購買完成後，前往控制台進行配置。 選擇稍後配置，則只購買公網NAT Gateway執行個體。 本文選擇稍後配置。

5. 在確認訂單頁面確認公網NAT Gateway的配置資訊，選中服務合約並單擊確認訂單。

   當出現恭喜，購買成功！的提示後，說明您建立成功。

步驟三：為vSwitch2和vSwitch3添加自訂路由表

路由表由路由條目組成，每條路由條目指定了網路流量的目的地。除預設路由表外，您還可以建立自訂路由表，管理網路流量。

1. 登入專用網路管理主控台。

2. 在左側導覽列，單擊路由表。

3. 選擇要建立的路由表的地區。

   本文選擇華北5（呼和浩特）地區。

   自訂路由表功能支援的地區資訊，請參見自訂路由表發布及地區支援情況。

4. 在路由表頁面，單擊建立路由表。

5. 在建立路由表頁面，根據以下資訊配置路由表，然後單擊確定。

   配置	說明
   資源群組	選擇路由表所屬的資源群組。
   專用網路	選擇路由表所屬的專用網路。
   名稱	輸入路由表的名稱。 名稱長度為2~128個字元，以英文字母或中文開頭，可包含數字、底線（_）和短劃線（-）。
   描述	輸入路由表的描述。 描述長度為2~256個字元，不能以http://和https://開頭。

6. 在路由表頁面，找到目標路由表，單擊路由表ID。

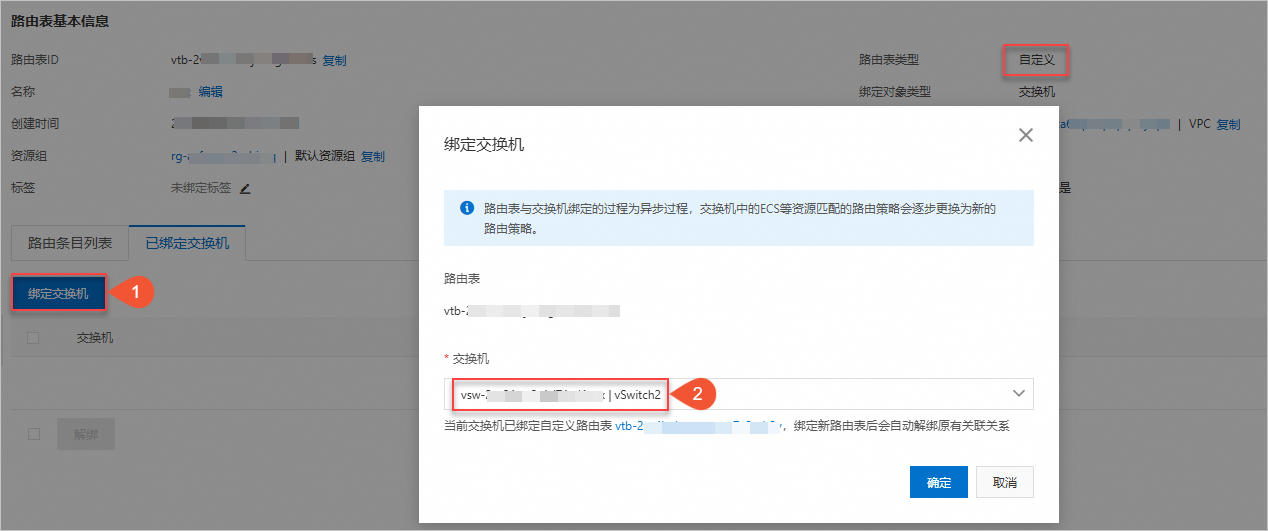

7. 在路由表基本資料頁面，單擊已綁定交換器頁簽，然後單擊綁定交換器。

8. 在綁定交換器頁面，分別選擇要綁定的vSwitch2和vSwitch3，然後單擊確定。

9. 單擊路由條目列表 > 自訂路由條目頁簽，然後單擊添加路由條目，在添加路由條目面板設定以下配置資訊。

   配置	說明
   名稱	輸入路由條目的名稱。 名稱長度為2~128個字元之間，以英文字母或中文開頭，可包含數字、底線（_）和短劃線（-）。
   目標網段	輸入要轉寄到的目標網段，本文設定為0.0.0.0/0。
   下一跳類型	選擇下一跳類型為NAT Gateway：將目的地址在目標網段範圍內的流量路由至選擇的NAT Gateway。
   NAT Gateway	選擇下一跳執行個體為步驟二：建立兩個公網NAT Gateway執行個體中建立的NATGW-2網關。

   添加完成後，建立的自訂路由表中會增加一條指向NATGW-2的自訂路由條目。

步驟四：將3個5 Mbps頻寬的EIP綁定到一個共用頻寬

1. 登入共用頻寬管理主控台。

2. 在頂部功能表列處，選擇共用頻寬執行個體的地區。

   本文選擇華北5（呼和浩特）地區。

3. 在共用頻寬頁面，找到目標共用頻寬執行個體，然後在操作列單擊添加IP。

4. 在添加IP面板，選擇從已有EIP列表選取，然後選擇可用EIP，最後單擊確定。

   將3個5 Mbps頻寬的EIP加入1000 Mbps共用頻寬後，這3個EIP會共用1000 Mbps頻寬。

步驟五：將4個EIP逐個綁定到公網NAT Gateway

將建立的EIP綁定到步驟二：建立兩個公網NAT Gateway執行個體中建立的公網NAT Gateway執行個體中，其中EIP1綁定到NATGW-1，EIP2、EIP3和EIP4綁定到NATGW-2。

1. 登入NAT Gateway管理主控台。

2. 在頂部功能表列處，選擇公網NAT Gateway的地區。

   本文選擇華北5（呼和浩特）地區。

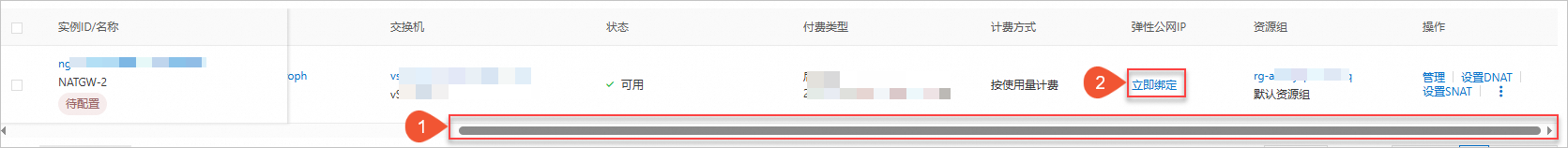

3. 在公網NAT Gateway頁面，找到目標公網NAT Gateway執行個體，然後在Elastic IP Address列單擊立即綁定。

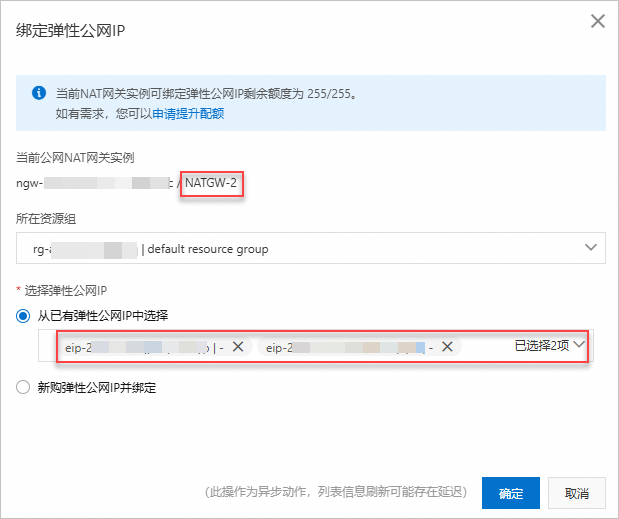

4. 在綁定Elastic IP Address對話方塊，配置以下參數，然後單擊確定。

   配置	說明
   所在資源群組	選擇EIP所在的資源群組。
   選擇Elastic IP Address	選擇從已有Elastic IP Address中選擇，然後在下拉式清單中選擇EIP： 當綁定EIP到NATGW-1時，選擇建立的50 Mbps的EIP執行個體。 當綁定EIP到NATGW-2時，選擇已加入共用頻寬的3個EIP執行個體。

   綁定成功後，在公網NAT Gateway執行個體的Elastic IP Address列將會顯示出已綁定的EIP。

步驟六：建立SNAT條目

公網NAT Gateway的SNAT功能可以為VPC中無公網IP的ECS執行個體提供訪問互連網的代理服務。為NATGW-1建立1條SNAT條目，為NATGW-2建立2條SNAT條目。

1. 登入NAT Gateway管理主控台。

2. 在頂部功能表列處，選擇公網NAT Gateway的地區。

   本文選擇華北5（呼和浩特）地區。

3. 在公網NAT Gateway頁面，找到目標公網NAT Gateway執行個體，然後在操作列單擊設定SNAT。

4. 在SNAT管理頁簽，單擊建立SNAT條目。

5. 在建立SNAT條目頁面，配置以下參數，然後單擊確定建立。

   • 當為NATGW-1建立SNAT條目時，選擇vSwitch1。

   • 當為NATGW-2建立SNAT條目時，請將vSwitch2和vSwitch3都指向同一個SNAT中綁定的EIP。

   配置	說明
   SNAT條目粒度	選擇SNAT條目的粒度。本文以選擇交換器粒度為例：指定交換器下的ECS執行個體通過配置的公網IP訪問公網。 選擇交換器：在下拉式清單中選擇交換器。 說明 如您選擇多個交換器，將會為您建立多條SNAT條目，使用相同的公網IP地址。 交換器網段：選擇後顯示交換器的網段。
   選擇公網IP地址	選擇用來提供公網訪問的公網IP。本文以選擇使用單IP為例，在下拉式清單中選擇步驟二中綁定至公網NAT Gateway的EIP。
   條目名稱	輸入SNAT條目的名稱。

步驟七：建立DNAT條目

通過NAT Gateway的DNAT功能，可以將NAT Gateway上的公網IP映射給ECS執行個體使用，使ECS執行個體能夠提供互連網服務。為NATGW-2建立2條DNAT條目。

1. 登入NAT Gateway管理主控台。

2. 在頂部功能表列處，選擇公網NAT Gateway的地區。

   本文選擇華北5（呼和浩特）地區。

3. 在公網NAT Gateway頁面，找到目標公網NAT Gateway執行個體，然後在操作列單擊設定DNAT。

4. 在DNAT管理頁簽，單擊建立DNAT條目。

5. 在建立DNAT條目頁面，配置DNAT條目參數，然後單擊確定建立。

   為vSwitch2和vSwitch3設定以下DNAT規則。

   配置	說明
   選擇公網IP地址	在下拉式清單選擇要提供互連網通訊的EIP。
   選擇私網IP地址	選擇要通過DNAT規則進行互連網通訊的ECS執行個體。選擇通過ECS或彈性網卡進行選擇：從ECS執行個體或彈性網卡列表中選擇ECS執行個體。
   連接埠設定	選擇DNAT映射的方式，選擇具體連接埠。 vSwitch2和vSwitch3的設定如下： vSwitch2： 公網連接埠：進行連接埠轉寄的外部連接埠，設定為22。 私網連接埠：進行連接埠轉寄的內部連接埠，設定為22。 協議類型：轉送連接埠的協議類型，選擇TCP。 vSwitch3： 公網連接埠：進行連接埠轉寄的外部連接埠，設定為22。 私網連接埠：進行連接埠轉寄的內部連接埠，設定為22。 協議類型：轉送連接埠的協議類型，選擇TCP。 請確保ECS2和ECS3的安全性群組入方向允許TCP協議、22連接埠通行。
   條目名稱	DNAT條目的名稱。 名稱長度為2~128個字元，以大小寫字母或中文開頭， 可包含數字、底線（_）和短劃線（-）。

步驟八：測實驗證和指標監控

測試ECS執行個體訪問公網的能力

登入ECS執行個體，以vSwitch1下的ECS1為例，執行以下操作步驟，驗證ECS執行個體訪問公網的能力，並可查看該ECS執行個體上綁定的SNAT地址。

1. 登入vSwitch1下的ECS1。更多資訊，請參見ECS串連方式概述。

2. 執行ping命令，ping www.aliyun.com測試網路連通性。

   如果能接收到回複報文，表示串連成功。

   經測試，ECS1可以訪問互連網。

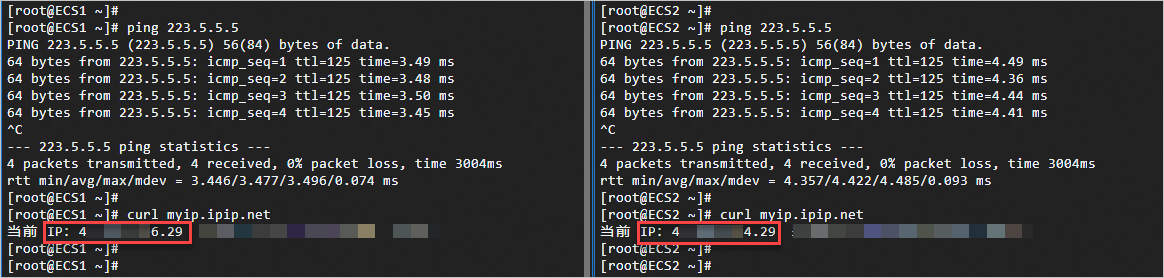

3. 執行curl myip.ipip.net命令查看ECS1的公網出口IP，然後再執行ifconfig查看ECS1的私網IP。

   經測試，ECS1的公網出口IP是NATGW-1SNAT條目中的公網IP地址。

測試ECS執行個體對外提供公網服務的能力

1. 登入本地Linux裝置。

2. 執行ssh root@公網IP命令，此處的公網IP即為NATGW-2的DNAT條目中的公網IP地址，然後輸入ECS2執行個體的登入密碼，查看是否可以遠端連線到執行個體。

   若介面上出現Welcome to Alibaba Cloud Elastic Compute Service!時，表示您已經成功串連到執行個體，即ECS2通過NATGW-2的DNAT功能提供公網訪問能力。

3. 執行ifconfig命令，查看到IP資訊與ECS2的私網IP一致，證明該ECS執行個體提供公網服務。



查看監控指標

1. 登入NAT Gateway管理主控台。

2. 在頂部功能表列處，選擇公網NAT Gateway的地區。

3. 在公網NAT Gateway頁面，找到目標公網NAT Gateway，然後在監控列單擊表徵圖查看監控。

   關於公網NAT Gateway的監控指標，請參見公網NAT Gateway監控與營運。
