本文為您介紹建立、綁定、解除綁定和釋放邊緣高可用虛擬IP的相關操作。

HAVIP配置樣本

建立邊緣高可用虛擬IP

登入邊緣節點服務ENS控制台。

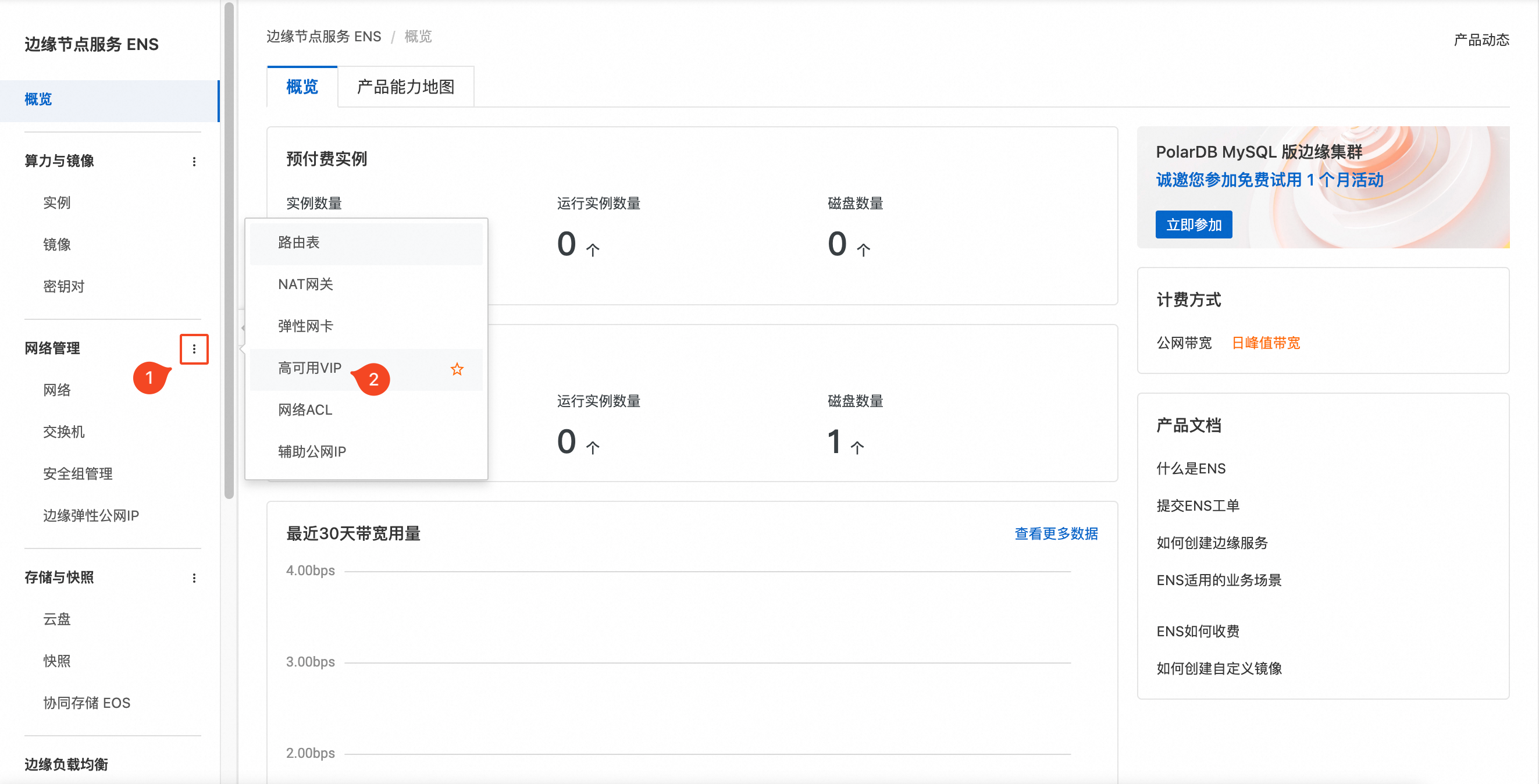

在左側導覽列選擇网络管理 > 高可用VIP。

在高可用VIP頁面，單擊建立高可用VIP，配置以下參數。

配置	說明
執行個體名稱	高可用VIP的名稱。長度為2～128個字元，必須以大小寫字母或中文開頭，不能以`http://`和`https://`開頭，可以包含數字、半形冒號`:`、底線`_`或者連字號`-`。
有序尾碼	在同一節點一次建立多個高可用VIP執行個體時，執行個體名稱尾碼會從`-1`開始有序遞增，例如：`ENSHAVIP-1`，`ENSHAVIP-2`。
地區	地區：選擇要建立高可用VIP的邊緣節點。數量：每個節點建立高可用VIP的數量。專用網路：選擇高可用VIP所屬的專用網路。交換器：選擇高可用VIP所屬的交換器。

說明

在控制台可同時建立多個邊緣節點的高可用VIP，且高可用VIP只支援在VPC網路下建立。

建立成功後，您可以在高可用VIP列表頁查看建立的HAVIP。

綁定邊緣高可用虛擬IP

高可用VIP可以綁定到ENS執行個體、彈性網卡執行個體上，也可以綁定Elastic IP Address被公網訪問。

ENS執行個體綁定HAVIP

在高可用VIP列表頁，找到目標高可用VIP執行個體，在操作列單擊綁定資源。
在彈出的對話方塊，選擇要綁定的ENS執行個體或彈性網卡，單擊确定。
說明
- 所綁定的執行個體必須和當前高可用VIP執行個體處於同一交換器下。
- 綁定類型為彈性網卡時，彈性網卡需要綁定到計算執行個體後才能夠被選擇，否則無法與HAVIP綁定。

Elastic IP Address綁定HAVIP

在高可用VIP列表頁，找到目標高可用VIP執行個體，在操作列單擊公網IP。
在彈出的對話方塊，選擇要綁定的公網IP（一次只能綁定一個邊緣彈性公網執行個體），單擊确定。

解除綁定邊緣高可用虛擬IP

在高可用VIP列表頁，找到目標高可用VIP執行個體，在操作列單擊解除綁定資源。
在彈出的對話方塊，選擇要解除綁定ENS執行個體或彈性網卡（一次只能解除綁定一個執行個體），單擊确认。

說明

解除綁定ENS執行個體，只有狀態為運行中或已停止時才能解除綁定。
解除綁定彈性網卡執行個體，只有狀態為可用和已綁定時才能解除綁定。

釋放邊緣高可用虛擬IP

釋放高可用VIP前，請確保沒有綁定任何雲資源，否則無法釋放。

在高可用VIP列表頁，找到目標高可用VIP執行個體，在操作列單擊釋放。
在彈出的對話方塊，單擊确定。

Keepalived配置參考

本樣本以雙機主備為例，介紹作業系統為CentOS的ENS執行個體如何安裝Keepalived。推薦使用V1.2.15及以上版本的Keepalived。

說明

如有多台備用 ENS 執行個體，需在各 ENS 執行個體的unicast_peer中聲明所有對端執行個體的 IP。可前往Keepalived GitHub瞭解更多資訊。

主伺服器配置

登入ENS執行個體
執行yum install keepalived安裝Keepalived。

執行vim /etc/keepalived/keepalived.conf編輯keepalived.conf檔案。

本樣本僅展示需修改部分，請結合具體執行個體修改keepalived.conf檔案配置。請勿直接複製本樣本覆蓋已有keepalived.conf檔案。

! Configuration File for keepalived
vrrp_instance VI_1 {
    strict_mode off         # 關閉strict 模式以允許單播
    state MASTER            # 設定為主執行個體
    interface eth0          # 綁定VIP的網卡，本樣本配置為eth0
    virtual_router_id 51    # 主備叢集的virtual_router_id；同一VPC下的不同主備叢集需要配置不同的virtual_router_id
    nopreempt               # 設定非搶佔模式
    priority 100            # 設定優先權，數字越大，優先順序越高；本樣本配置優先順序為100，將本執行個體設定為主執行個體
    advert_int 1            # 心跳報文發送間隔，單位為秒。設定過小，易受網路抖動影響，可能發生頻繁倒換和暫時雙主（即腦裂）。設定過大，可能導致主執行個體故障後，主備切換時間長。
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 192.168.0.25     # 本執行個體的私網IP地址，本樣本配置為192.168.0.25
    unicast_peer {
        192.168.0.26          # 對端執行個體的私網IP地址，本樣本配置為192.168.0.26；如有多台備用ENS執行個體，需聲明所有對端執行個體的IP，每個地址單獨佔一行，無需逗號或其他分隔字元。
    }
    virtual_ipaddress {
        192.168.0.24          # 虛擬IP地址，配置為HaVip的IP地址，本樣本為192.168.0.24
    }
    garp_master_delay 1       # 當切為主執行個體後多久更新ARP緩衝，單位為秒
    garp_master_refresh 5     # 發送ARP報文的時間間隔，單位為秒

    track_interface {
        eth0                  # 綁定VIP的網卡，本樣本配置為eth0
    }
}

執行systemctl start keepalived啟動 Keepalived。

備伺服器配置

登入備 ENS 執行個體。
執行yum install keepalived安裝Keepalived。

執行vim /etc/keepalived/keepalived.conf編輯keepalived.conf檔案。

本樣本僅展示需修改部分，請結合具體執行個體修改keepalived.conf檔案配置。請勿直接複製本樣本覆蓋已有keepalived.conf檔案。

! Configuration File for keepalived
vrrp_instance VI_1 {
    strict_mode off         # 關閉strict 模式以允許單播
    state BACKUP            # 設定為備執行個體
    interface eth0          # 綁定VIP的網卡，本樣本配置為eth0
    virtual_router_id 51    # 主備叢集的virtual_router_id；同一VPC下的不同主備叢集需要配置不同的virtual_router_id
    nopreempt               # 設定非搶佔模式
    priority 10             # 設定優先權，數字越大，優先順序越高；本樣本配置優先順序為10，將本執行個體設定為備執行個體
    advert_int 1            # 心跳報文發送間隔，單位為秒。設定過小，易受網路抖動影響，可能發生頻繁倒換和暫時雙主（即腦裂）。設定過大，可能導致主執行個體故障後，主備切換時間長。
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 192.168.0.26   # 本執行個體的私網IP地址，本樣本配置為192.168.0.26
    unicast_peer {
        192.168.0.25          # 對端執行個體的私網IP地址，本樣本配置為192.168.0.25。需聲明所有對端執行個體的IP，每個地址單獨佔一行，無需逗號或其他分隔字元。
    }
    virtual_ipaddress {
        192.168.0.24          # 虛擬IP地址，配置為HaVip的IP地址，本樣本為192.168.0.24
    }
    garp_master_delay 1       # 當切為主執行個體後多久更新ARP緩衝，單位為秒
    garp_master_refresh 5     # 發送ARP報文的時間間隔，單位為秒

    track_interface {
        eth0                  # 綁定VIP的網卡，本樣本配置為eth0
    }
}

執行systemctl start keepalived啟動 Keepalived。

效果驗證

在主備執行個體分別執行以下命令，建立Web測試服務，返回不同結果。

netstat -an | grep 8000  # 查看連接埠佔用情況，如果8000連接埠被佔用，需要選擇其他連接埠。

主執行個體：

echo "ENS-1" > index.html  # 主執行個體返回"ENS-1"
python3 -m http.server 8000

備執行個體：

echo "ENS-2" > index.html  # 備執行個體返回"ENS-2"
python3 -m http.server 8000

在同 VPC 內的其他 ENS 執行個體中，執行curl <havip_private_ip>:8000，將返回ENS-1；當主伺服器停機後，將返回ENS-2。
