Elastic Compute Service：使用Enclave構建機密計算環境

Enclave的工作原理

阿里雲虛擬化Enclave提供的安全性由多個方面結合實現。底層基於帶有TPM/TCM晶片的第三代神龍架構，且為EVM提供vTPM/vTCM裝置來增強其安全性和可信能力；上層提供高相容性的SDK，方便您快速搭建Enclave環境並使用。在可信證明能力方面，您可以對運行在機密執行環境中的代碼進行驗證，例如藉助SDK，機密應用可在運行時產生證明材料（包括平台、應用資訊、簽名等），再通過遠程證明服務端（可結合KMS）驗證證明材料的有效性。當主VM切分資源給EVM，並且EVM開始運行時，底層會執行資源訪問隔離，確保主VM無法訪問這些已經切分出去的vCPU或記憶體資源，保障EVM的正常運行和私密性。

使用限制

• 僅g7、c7、r7支援阿里雲虛擬化Enclave。

• 每台ECS執行個體只允許建立一個Enclave。

• 使用Enclave前，您必須至少為主VM保留一個處理器物理核以及部分記憶體，剩餘的處理器和記憶體資源可以靈活地分配給Enclave。如果您開啟了超執行緒，則代表保留了屬於一個物理核的兩個處理器超執行緒，因此啟用Enclave特性的ECS執行個體至少需要具備4 vCPU。

其他通用限制，請參見使用限制。

通過工具集使用Enclave

1. 安裝Enclave Runtime工具集。

   Enclave Runtime工具集負責在主VM上管理Enclave的生命週期，包括Enclave的啟動和終止。您可以通過以下任一方式安裝：

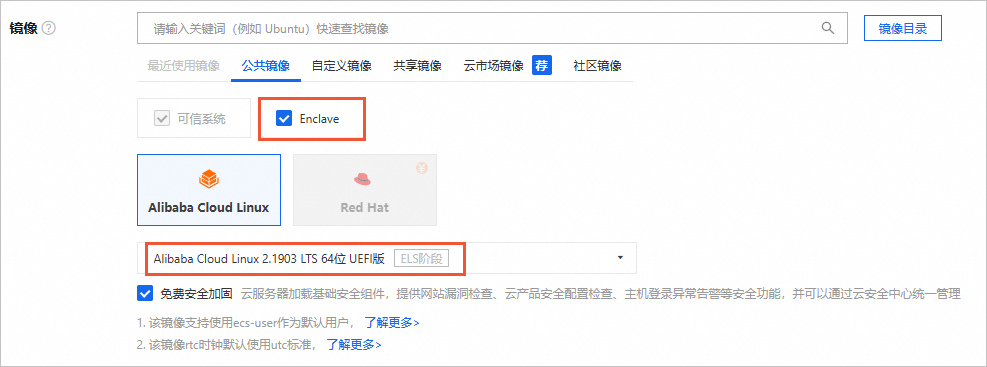

   • 在建立ECS執行個體時勾選Enclave，自動安裝Enclave Runtime工具集。

     說明

     通過OpenAPI建立Enclave機密計算的ECS執行個體時，只能調用RunInstances實現，CreateInstance目前不支援設定機密計算模式參數（SecurityOptions.ConfidentialComputingMode）。

   • 在建立ECS執行個體後，運行以下命令，在主VM中安裝Enclave Runtime工具集。

     sudo rpmkeys --import http://mirrors.aliyun.com/epel/RPM-GPG-KEY-EPEL-7
     sudo yum install -y alinux-release-experimentals
     sudo yum install -y https://enclave.oss-cn-hangzhou.aliyuncs.com/de-platform-runtime-0.1.0-1.2.al7.x86_64.rpm

   安裝Enclave Runtime後，本地服務會嘗試自動拉起Enclave，預設的Enclave鏡像儲存於/usr/local/share/dragonfly/image.bin，您可以修改設定檔/etc/enclave.conf來變更鏡像儲存所在路徑。設定檔還提供了更多的配置選項，包括分配給Enclave的vCPU和記憶體資源等。

2. 初次手動安裝後，運行以下命令將Enclave鏡像下載儲存到本地。

   wget -O /usr/local/share/dragonfly/image.bin \
     https://enclave-cn-shenzhen.oss-cn-shenzhen.aliyuncs.com/download/linux/enclave_image/x86_64/0.1.0/image-0.1.0.bin

3. 運行systemctl命令，對Enclave進行操作。

   systemctl status de_platform_service # 查看運行狀態
   systemctl start de_platform_service # 啟動服務
   systemctl restart de_platform_service # 重啟服務
   systemctl stop de_platform_service # 關閉服務

通過SDK使用Enclave

阿里雲虛擬化Enclave提供了SDK，讓您在啟用了Enclave的ECS執行個體上開發自己的應用。阿里雲虛擬化Enclave還提供了一組與SGX-SDK相容的API介面定義和程式碼程式庫，如果您已經有SGX應用，則只需經過少量遷移工作即可將應用運行在Enclave平台上。

1. 在開發環境中準備以下Dockerfile檔案。

   FROM registry.cn-hangzhou.aliyuncs.com/alinux/aliyunlinux
   RUN rpmkeys --import http://mirrors.aliyun.com/epel/RPM-GPG-KEY-EPEL-7 \
       && yum install -y alinux-release-experimentals \
       && yum install -y devtoolset-9 wget openssl-devel zlib-devel patch git cmake3 \
         https://enclave.oss-cn-hangzhou.aliyuncs.com/de-platform-runtime-0.1.0-1.2.al7.x86_64.rpm \
         https://enclave.oss-cn-hangzhou.aliyuncs.com/teesdk-0.1.0-1.1.al7.x86_64.rpm \
       && yum clean all -y \
       && wget -O /devtoolset9_enable.sh \
         https://enclave.oss-cn-hangzhou.aliyuncs.com/devtoolset9_enable.sh \
       && chmod +x /devtoolset9_enable.sh
   WORKDIR /opt/app-root/src
   ENTRYPOINT ["/devtoolset9_enable.sh"]

2. 運行以下命令，利用docker建立Enclave鏡像。

   docker build -t deenclave/sdk-builder .

   執行成功後，自動產生名為deenclave/sdk-builder的鏡像。您只需使用該鏡像，即可進行DE Enclave的應用構建。阿里雲提供了SDK樣本供您參考。

SDK樣本一：啟動容器構建應用

阿里雲提供了SDK樣本程式，位於/opt/alibaba/teesdk/desdk/examples/SampleMath。該樣本程式接收外部輸入的兩個平面座標點，並在Enclave內計算兩點之間的直線距離，最後將計算結果輸出至控制台。您可以按照以下步驟完成樣本操作。

1. 運行以下命令，通過構建的docker鏡像deenclave/sdk-builder啟動容器。

   docker run -it \
     -v /opt/alibaba/teesdk/desdk/examples/SampleMath:/opt/app-root/src:z \
     deenclave/sdk-builder

2. 在啟動後的容器執行個體內，運行以下命令配置環境變數。

   source /opt/alibaba/teesdk/desdk/environment

3. 在啟動後的容器執行個體內，運行cmake命令對範例程式碼執行構建。

   cmake3 -B build && \
   cmake3 --build build

   構建成功後，應用和Enclave所在路徑分別為/opt/app-root/src/build/SampleMath/App/app和/opt/app-root/src/build/SampleMath/Enclave/enclave.signed.so。

4. 將應用上傳至主VM。

5. 在主VM上啟動Enclave，並執行範例程式碼SampleMath，然後查看執行結果。

   [root@AliYun ~]# ./app
   A(3,4) -> B(1,8) -> 4.47214
   A(6,9) -> B(6,2) -> 7
   A(3,3) -> B(7,5) -> 4.47214

SDK樣本二：通過Attestation產生證明材料

Attestation是一個認證的過程，您可以通過它來確保運行在Enclave中的鏡像、作業系統和應用程式代碼沒有被修改或篡改。您可以在自己的Enclave應用代碼內調用SDK提供的API介面產生證明材料，並將證明材料上傳至遠程證明服務進行驗證，遠程證明服務會將驗證結果返回給調用者。
