    ApsaraMQ for RocketMQ：使用Canal和RocketMQ實現資料庫變更訂閱處理

    文件中心

    ApsaraMQ for RocketMQ：使用Canal和RocketMQ實現資料庫變更訂閱處理

    更新時間：Mar 13, 2025

    本文以MySQL資料庫為例介紹如何使用Canal接入雲訊息佇列 RocketMQ 版，實現MySQL資料庫Binlog資料的變更處理。

    背景資訊

    CDC（Change Data Capture）是一種監測並捕獲資料庫變更的典型技術方案，常應用於異構資料來源之間的資料同步。Canal作為一款輕量級的CDC工具，可基於資料庫增量日誌解析，提供增量變更資料的訂閱和消費能力。Canal可以將變更記錄可靠地投遞到雲訊息佇列 RocketMQ 版中，藉助雲訊息佇列 RocketMQ 版豐富的訊息處理策略實現多樣化的商務邏輯。

    Canal是一個開源專案，倉庫地址請參見Canal。

    應用情境

    基於Binlog日誌實現增量訂閱和消費的典型業務情境如下：

    • 資料庫鏡像

    • 資料庫即時備份

    • 索引構建和即時維護（拆分異構索引、倒排索引等）

    • 業務Cache重新整理

    • 帶商務邏輯的增量資料處理

    方案介紹

    基於Canal和雲訊息佇列 RocketMQ 版的CDC方案如下：

    CDC方案

    如上圖所示，Canal將自己偽裝成庫，監聽並接收資料庫的Binlog，並同步到雲訊息佇列 RocketMQ 版等儲存或其他中介軟體系統。

    具體操作步驟如下：

    1. 配置MySQL：開啟MySQL的Binlog功能，建立測試需要的資料庫和表。

    2. 部署Canal：部署一個canal-deployer（server），監聽並接收MySQL資料庫的Binlog。

    3. 測實驗證：驗證資料變動後訊息發送的情況。

    環境要求

    資源要求

    網路要求

    • 部署canal-deployer（server）的節點可以串連資料庫和雲訊息佇列 RocketMQ 版執行個體，一般位於VPC內的ECS和容器都可以串連。

    版本要求

    服務

    版本

    說明

    Canal

    1.1.6

    其他版本請參見Canal Release。

    MySQL

    8.0

    支援源端MySQL版本包括5.1.x、5.5.x、5.6.x、5.7.x、8.0.x。

    雲訊息佇列 RocketMQ 版

    5.x

    1.配置MySQL

    1.1 開啟Binlog功能

    阿里雲RDS MySQL

    阿里雲RDS MySQL預設已開啟Binlog功能，並且帳號預設具有Binlog dump許可權，可以直接跳過這一步。

    自建MySQL

    • 開啟 Binlog 寫入功能，配置 binlog-format 為 ROW 模式，my.cnf 中配置如下：

      [mysqld]
log-bin=mysql-bin  # 開啟binlog
binlog-format=ROW  # 選擇ROW模式
server_id=1  # 配置MySQL replaction需要定義，不要和canal的slaveId重複

    • 建立使用者canal並授權MySQL slave 的許可權。

      CREATE USER canal IDENTIFIED BY 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';
FLUSH PRIVILEGES;

    1.2 建立資料庫

    執行下面的SQL，建立一個名為canal的資料庫。

    CREATE DATABASE canal DEFAULT CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci;

    1.3 建立表

    執行下面的SQL，在canal資料庫建立一個名為students的表。

    CREATE TABLE students (
    id INT AUTO_INCREMENT,
    name VARCHAR(100) NOT NULL,
    age INT,
    gender VARCHAR(10),
    PRIMARY KEY (id)
);

    2.部署Canal

    2.1 安裝JDK

    執行下面的命令，安裝JDK。

    sudo yum install java-1.8.0-openjdk

    2.2 下載canal-deployer

    執行下面的命令，下載canal-deployer安裝包。

    sudo wget https://github.com/alibaba/canal/releases/download/canal-1.1.6/canal.deployer-1.1.6.tar.gz

    2.3 解壓縮安裝包

    執行下面的命令，建立目錄canal-server，並將下載的安裝包解壓縮到canal-server目錄中。

    # 建立目錄canal-server
sudo mkdir -p /usr/local/canal-server

# 將下載的安裝包解壓縮到canal-server目錄中
sudo tar -zxvf canal.deployer-1.1.6.tar.gz -C /usr/local/canal-server

    2.4 修改配置

    配置Canal啟動的參數，詳細配置請參見參數說明。

    1. 執行下面的命令，配置canal.properties。

    sudo vi /usr/local/canal-server/conf/canal.properties
    # 服務端模式
canal.serverMode = rocketMQ
# AccessKey ID，阿里雲身分識別驗證標識。
canal.aliyun.accessKey = 6W0xz2uPf******
# AccessKey Secret，阿里雲身分識別驗證密鑰
canal.aliyun.secretKey = sK56k1DrGx******
# 訊息佇列接入的方式
canal.mq.accessChannel = cloud
# 訊息發送格式。雲訊息佇列 RocketMQ 版不支援批量發送，canal.mq.flatMessage需要設定成false；消費端擷取到的訊息body後需還原序列化body內容；Java語言可使用com.alibaba.otter.canal.client.CanalMessageDeserializer#deserializer(byte[]) 方法轉化，其他語言需參照該方法自行實現。
canal.mq.flatMessage = false
# 雲訊息佇列 RocketMQ 版執行個體中Group名
rocketmq.producer.group = canal_test
# 是否開啟訊息軌跡
rocketmq.enable.message.trace = false
# message trace的topic
rocketmq.customized.trace.topic =
# 雲訊息佇列 RocketMQ 版執行個體的命名空間。雲訊息佇列 RocketMQ 版5.x執行個體無需填寫該參數。
rocketmq.namespace =
# 雲訊息佇列 RocketMQ 版執行個體的存取點。在雲訊息佇列 RocketMQ 版控制台執行個體詳情頁面擷取。
rocketmq.namesrv.addr = rmq-cn-xxx.{$RegionId}.rmq.aliyuncs.com:8080
# 重試次數
rocketmq.retry.times.when.send.failed = 0
# 是否啟用VIP Netty通道發送訊息
rocketmq.vip.channel.enabled = false
# 訊息的tag配置
rocketmq.tag =
    說明

    擷取阿里雲存取金鑰AccessKey ID和AccessKey Secret。更多資訊，請參見建立AccessKey。

    1. 執行下面的命令，配置instance.properties。

    sudo vi /usr/local/canal-server/conf/example/instance.properties
    # 阿里雲RDS MySQL資料庫的串連地址
canal.instance.master.address=rm-uf62****.rwlb.rds.aliyuncs.com:3306
# 阿里雲RDS MySQL資料庫的帳號
canal.instance.dbUsername=xxx
# 阿里雲RDS MySQL資料庫的密碼
canal.instance.dbPassword=xxx
# mysql 資料解析關注的表，PerlRegex，canal\\..*表示canal schema下所有表
canal.instance.filter.regex=canal\\..*
# 雲訊息佇列 RocketMQ 版執行個體的topic名稱
canal.mq.topic=canal_topic

    2.5 啟動canal-deployer

    執行下面的命令啟動canal-deployer。

    /usr/local/canal-server/bin/startup.sh

    2.6 驗證啟動

    1. 執行下面的命令查看canal.log記錄檔，確認Canal成功啟動。

    sudo vi /usr/local/canal-server/logs/canal/canal.log
    2024-07-15 17:24:12.154 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## set default uncaught exception handler
2024-07-15 17:24:12.202 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## load canal configurations
2024-07-15 17:24:12.497 [main] INFO  c.a.o.c.c.rocketmq.producer.CanalRocketMQProducer - ##Start RocketMQ producer##
2024-07-15 17:24:12.799 [main] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## start the canal server.
2024-07-15 17:24:12.984 [main] INFO  com.alibaba.otter.canal.deployer.CanalController - ## start the canal server[172.17.XX.XX:11111]
2024-07-15 17:24:16.208 [main] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## the canal server is running now ......

    1. 執行下面的命令查看example.log記錄檔，確認Canal Instance成功啟動。

    sudo vi /usr/local/canal-server/logs/example/example.log
    2024-07-15 18:22:15.667 [main] INFO  c.a.otter.canal.instance.spring.CanalInstanceWithSpring - start CannalInstance for 1-example
2024-07-15 18:22:15.699 [main] WARN  c.a.o.canal.parse.inbound.mysql.dbsync.LogEventConvert - --> init table filter : ^canal\..*$
2024-07-15 18:22:15.699 [main] WARN  c.a.o.canal.parse.inbound.mysql.dbsync.LogEventConvert - --> init table black filter : ^mysql\.slave_.*$
2024-07-15 18:22:16.030 [main] INFO  c.a.otter.canal.instance.core.AbstractCanalIn

    3.測實驗證

    3.1 向MYSQL資料庫中添加資料

    執行下面的SQL，向步驟1.3 建立表所建立的表students添加一條資料。

    INSERT INTO`students` (`name`, `age`, `gender`)VALUES('Tome', 18, 'male');

    3.2 查看Canal發送的訊息

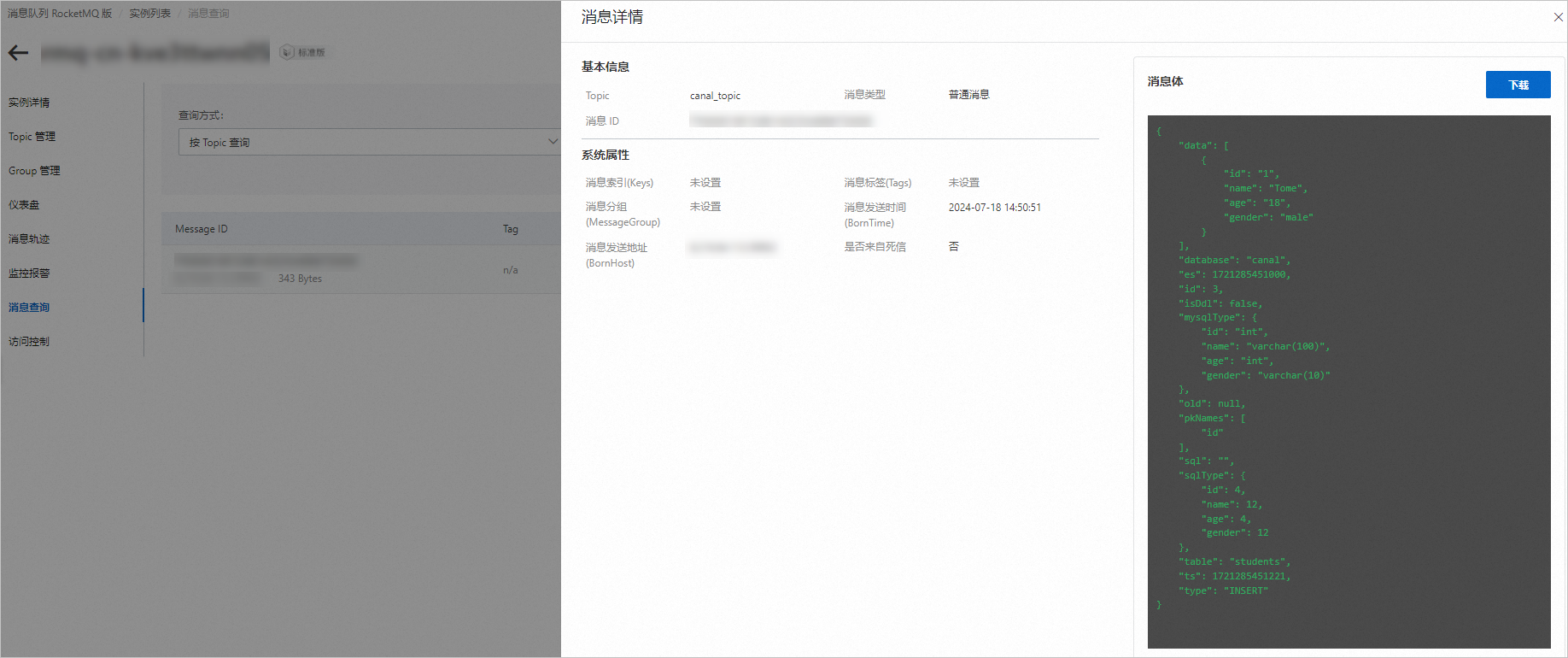

    登入雲訊息佇列 RocketMQ 版控制台，找到部署時配置的執行個體，在訊息查詢頁面查看訊息如下：
