Container Service for Kubernetes:通過Nginx Ingress對多個應用進行HPA

更新時間:Jun 19, 2024

多執行個體部署可以最大程度的保證應用的穩定性,但同時也會造成閑時資源的浪費和高額成本。手動調節方式工作量大還存在一定程度的滯後性。通過Nginx Ingress對多個應用進行HPA,可以自動根據應用的負載情況動態調整Pod副本數量,從而在保障應用穩定性和響應能力的同時,最佳化資源使用,降低成本。本文介紹通過Nginx Ingress對多個應用進行HPA的方法。

前提條件

通過Nginx Ingress對多個應用進行HPA前,需要將阿里雲Prometheus指標轉換成HPA可用的指標,您需要部署相關組件。

背景資訊

在實際的生產中,您使用請求量來自動擴縮容時,可以通過註冊http_requests_total來透出請求量指標,同時推薦使用Ingress組件內建的指標來進行HPA。

Ingress是Kubernetes API中的標準資源類型之一。Ingress實現的功能是將用戶端請求的Host名稱或請求的URL路徑,轉寄到指定的Service資源中,即將Kubernetes叢集外部的請求轉寄至叢集內部的Service中,再被Service轉寄至Pod,處理用戶端的請求。

Nginx Ingress Controller是部署於叢集內部的Ingress控制器,可以為您提供效能更好,且定製性更高的使用方式。ACK叢集提供的Nginx Ingress Controller在社區版本的基礎上,整合了阿里雲產品的一系列功能,提供了更加便捷的使用體驗。

操作步驟

本教程包含兩個ClusterIP型服務,通過Nginx Ingress實現對外的流量路由。基於nginx_ingress_controller_requests指標,為應用配置HPA,以實現隨著流量的變化為Pod擴縮容的功能。

  1. 使用以下YAML檔案建立業務Deployment和對應的Service。

    1. 建立nginx1.yaml檔案。然後執行命令kubectl apply -f nginx1.yaml,建立應用test-app和對應的Service。

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: test-app
        labels:
          app: test-app
      spec:
        replicas: 1
        selector:
          matchLabels:
            app: test-app
        template:
          metadata:
            labels:
              app: test-app
          spec:
            containers:
            - image: skto/sample-app:v2
              name: metrics-provider
              ports:
              - name: http
                containerPort: 8080
      ---
      apiVersion: v1
      kind: Service
      metadata:
        name: test-app
        namespace: default
        labels:
          app: test-app
      spec:
        ports:
          - port: 8080
            name: http
            protocol: TCP
            targetPort: 8080
        selector:
          app: test-app
        type: ClusterIP
    2. 建立nginx2.yaml檔案。然後執行命令kubectl apply -f nginx2.yaml,建立應用sample-app和對應的Service。

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: sample-app
        labels:
          app: sample-app
      spec:
        replicas: 1
        selector:
          matchLabels:
            app: sample-app
        template:
          metadata:
            labels:
              app: sample-app
          spec:
            containers:
            - image: skto/sample-app:v2
              name: metrics-provider
              ports:
              - name: http
                containerPort: 8080
      ---
      apiVersion: v1
      kind: Service
      metadata:
        name: sample-app
        namespace: default
        labels:
          app: sample-app
      spec:
        ports:
          - port: 80
            name: http
            protocol: TCP
            targetPort: 8080
        selector:
          app: sample-app
        type: ClusterIP
  2. 建立ingress.yaml檔案。然後執行kubectl apply -f ingress.yaml命令,部署Ingress資源。

    apiVersion: networking.k8s.io/v1
    kind: Ingress
    metadata:
      name: test-ingress
      namespace: default
    spec:
      ingressClassName: nginx
      rules:
        - host: test.example.com
          http:
            paths:
              - backend:
                  service:
                    name: sample-app
                    port:
                      number: 80
                path: /
                pathType: ImplementationSpecific
              - backend:
                  service:
                    name: test-app
                    port:
                      number: 8080
                path: /home
                pathType: ImplementationSpecific
    • host:指定服務訪問網域名稱。本樣本使用test.example.com

    • path:指定訪問的URL路徑。請求到來之後會根據路由規則匹配相應的Service,然後通過Service訪問相應的Pod。

    • backend:由Service名稱和Service連接埠組成,指定當前path轉寄的Service。

  3. 執行以下命令,擷取Ingress資源。

    kubectl get ingress -o wide

    預期輸出:

    NAME           CLASS   HOSTS              ADDRESS       PORTS   AGE
    test-ingress   nginx   test.example.com   10.10.10.10   80      55s
  4. 部署成功後,可以通過//home兩個路徑分別訪問Host地址。Nginx Ingress Controller會根據上方配置分別訪問sample-app和test-app。通過阿里雲Prometheus查詢指標nginx_ingress_controller_requests,可以擷取各應用的請求情況。

  5. 修改組件alibaba-cloud-metrics-adapter中的adapter.config檔案,將Prometheus中的指標轉換成HPA可用的指標。

    說明

    在進行本步驟前,請確保已完成了組件alibaba-cloud-metrics-adapter的部署和prometheus.url的配置。

    1. 登入Container Service管理主控台,在左側導覽列選擇叢集

    2. 叢集列表頁面,單擊目的地組群名稱,然後在左側導覽列,選擇應用 > Helm

    3. 單擊ack-alibaba-cloud-metrics-adapter

    4. 資源地區,單擊adapter-config

    5. adapter-config頁面,單擊頁面右上方的YAML 編輯

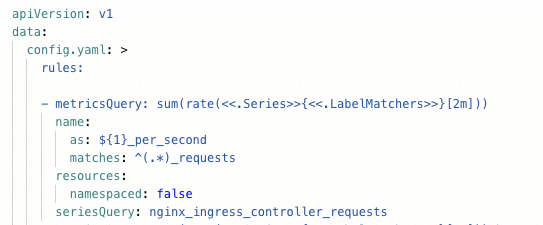

    6. 用以下代碼替換中的代碼,然後單擊頁面下方的確定

      關於以下配置項詳解,請參考基於阿里雲Prometheus指標的容器水平伸縮

      rules:
      - metricsQuery: sum(rate(<<.Series>>{<<.LabelMatchers>>}[2m]))
        name:
          as: ${1}_per_second
          matches: ^(.*)_requests
        resources:
          namespaced: false
          overrides:
            controller_namespace:
              resource: namespace
        seriesQuery: nginx_ingress_controller_requests
  6. 執行以下命令,查看指標輸出。

    kubectl get --raw "/apis/external.metrics.k8s.io/v1beta1/namespaces/*/nginx_ingress_controller_per_second" | jq .

    查詢指標結果如下:

    {
      "kind": "ExternalMetricValueList",
      "apiVersion": "external.metrics.k8s.io/v1beta1",
      "metadata": {},
      "items": [
        {
          "metricName": "nginx_ingress_controller_per_second",
          "metricLabels": {},
          "timestamp": "2022-03-31T10:11:37Z",
          "value": "0"
        }
      ]
    }
  7. 建立hpa.yaml檔案。然後執行kubectl apply -f hpa.yaml命令,對業務應用sample-app和test-app分別部署HPA。

    apiVersion: autoscaling/v2beta2
    kind: HorizontalPodAutoscaler
    metadata:
      name: sample-hpa
    spec:
      scaleTargetRef:
        apiVersion: apps/v1
        kind: Deployment
        name: sample-app
      minReplicas: 1
      maxReplicas: 10
      metrics:
        - type: External
          external:
            metric:
              name: nginx_ingress_controller_per_second
              selector:
                matchLabels:
    #可以通過這個欄位對指標進行過濾,這裡設定的欄位會傳入adapter.config中的<<.LabelMatchers>>標籤。
                  service: sample-app
    #External指標類型下只支援Value和AverageValue類型的目標值。
            target:
              type: AverageValue
              averageValue: 30
    ----------
    apiVersion: autoscaling/v2beta2
    kind: HorizontalPodAutoscaler
    metadata:
      name: test-hpa
    spec:
      scaleTargetRef:
        apiVersion: apps/v1
        kind: Deployment
        name: test-app
      minReplicas: 1
      maxReplicas: 10
      metrics:
        - type: External
          external:
            metric:
              name: nginx_ingress_controller_per_second
              selector:
                matchLabels:
    #可以通過這個欄位對指標進行過濾,這裡設定的欄位會傳入adapter.config中的<<.LabelMatchers>>標籤。
                  service: test-app
    #External指標類型下只支援Value和AverageValue類型的目標值。
            target:
              type: AverageValue
              averageValue: 30
  8. 執行以下命令,查看HPA部署情況。

    kubectl get hpa

    預期輸出:

    NAME         REFERENCE               TARGETS       MINPODS   MAXPODS   REPLICAS   AGE
    sample-hpa   Deployment/sample-app   0/30 (avg)   1         10        1          74s
    test-hpa     Deployment/test-app     0/30 (avg)   1         10        1          59m
  9. HPA部署成功後,進行壓測實驗,觀察業務應用是否會隨著請求增大而擴容。

    1. 執行以下命令,對Host下的/home路徑進行壓測。

      ab -c 50 -n 5000 test.example.com/home
    2. 執行以下命令,查看HPA情況。

      kubectl get hpa

      預期輸出:

      NAME         REFERENCE               TARGETS           MINPODS   MAXPODS   REPLICAS   AGE
      sample-hpa   Deployment/sample-app   0/30 (avg)        1         10        1          22m
      test-hpa     Deployment/test-app     22096m/30 (avg)   1         10        3          80m
    3. 執行以下命令,對Host的根路徑進行壓測。

      ab -c 50 -n 5000 test.example.com/
    4. 執行以下命令,查看HPA情況。

      kubectl get hpa

      預期輸出:

      NAME         REFERENCE               TARGETS           MINPODS   MAXPODS   REPLICAS   AGE
      sample-hpa   Deployment/sample-app   27778m/30 (avg)   1         10        2          38m
      test-hpa     Deployment/test-app     0/30 (avg)        1         10        1          96m

      從上述結果可以看到,業務應用在請求量增大超過閾值的情況下成功擴容。
