異なるリージョンの VPC にあるバックエンドサーバーを ALB に指定する - Server Load Balancer

このトピックでは、Application Load Balancer (ALB) に異なるリージョンの VPC にあるバックエンドサーバーを指定して、効率的なトラフィック分散を実現し、サービスシステムを最適化する方法について説明します。

シナリオ例

E コマース企業は、主にオンラインプラットフォームで製品の販売促進と販売を行っています。企業は、中国 (成都) リージョンに Elastic Compute Service (ECS) インスタンスをビジネスのバックエンドサーバーとして所有しています。ほとんどの場合、この ECS インスタンスは受信トラフィックを適切に処理できます。ただし、ショッピングシーズン中はトラフィックが急増し、ECS インスタンスのコンピューティング能力を超える可能性があります。

この問題を解決するために、企業は Cloud Enterprise Network (CEN) インスタンスを持つ ALB インスタンスを使用して、中国 (杭州) リージョンにデプロイされている別の ECS インスタンスをビジネスネットワークに接続します。転送ルータを使用すると、異なるリージョンの VPC を大きな労力をかけずにプライベート接続できます。このプライベート接続に基づいて、ALB は中国 (成都) リージョンと中国 (杭州) リージョンの両方のバックエンドサーバーを含む IP アドレスの種類のサーバーグループを持つことができます。ALB はリクエストを 2 つのサーバーに分散し、システムの負荷分散と応答速度を向上させます。

制限事項

説明

2025 年 2 月 25 日 00:00:00 (UTC + 08:00) 以降に作成された ALB インスタンスは、アップグレードバージョンです。詳細については、「ALB インスタンスのアップグレード」をご参照ください。
この例では、アップグレードされた ALB インスタンスを使用しています。アップグレードされていない ALB インスタンスを使用している場合は、アップグレードされていない ALB インスタンスでこのユースケースを実装するにはどうすればよいですか？の詳細な手順を参照してください。

バックエンドサーバー

異なるリージョンにデプロイされたバックエンドサーバーを含むサーバーグループは、IP アドレスの種類である必要があります。
プライベート IP アドレスのみを追加できます。パブリック IP アドレスはサポートされていません。
IPv6 アドレスをバックエンドサーバーとして指定する場合、サーバーグループで IPv6 を有効にする必要があります。次の項目に注意してください。
- VPC で IPv6 が有効になっている場合のみ、サーバーグループで IPv6 を有効にできます。
- デュアルスタックのアップグレードされた ALB インスタンスのリスナーまたは転送ルールでのみ IPv6 アドレスを指定できます。アップグレードされていないインスタンスはこの機能をサポートしていません。
- サーバーグループで IPv6 が有効になっている場合、VPC の CIDR 範囲内の IPv6 アドレスのみを指定できます。リモート IP アドレスはサポートされていません。

ALB とバックエンドサーバー間のトラフィック転送

ALB サービス用に Enterprise Edition 転送ルータを構成する場合、転送ルータは指定したゾーンの vSwitch 内に Elastic Network Interface (ENI) を作成します。ENI は、VPC からトラフィックを受信するための転送ルータの入口として機能します。したがって、選択したゾーンで少なくとも 1 つの vSwitch が使用可能であることを確認してください。詳細については、「転送ルータの仕組み」をご参照ください。
ALB サービスがデプロイされている VPC で、ALB とバックエンドサーバー間のトラフィック転送用のカスタムルートテーブルをカスタマイズすることはできません。システムルートテーブルのみが許可されます。

前提条件

中国 (成都) リージョンに VPC (VPC1) が作成されます。別の VPC (VPC2) が中国 (杭州) リージョンに作成されます。

VPC1 には 2 つの vSwitch (VSW1 と VSW2) が作成されます。VSW1 はゾーン A に、VSW2 はゾーン B にデプロイされます。
VPC2 には 2 つの vSwitch (VSW3 と VSW4) が作成されます。VSW3 はゾーン H に、VSW4 はゾーン I にデプロイされます。

次の表は、ネットワークセグメントの計画方法を示しています。ビジネス要件に基づいて CIDR ブロックを計画できます。CIDR ブロックが互いに重複していないことを確認してください。

リージョン	VPC	vSwitch	vSwitch ゾーン	CIDR ブロック
中国 (成都)	VPC1 プライマリ CIDR ブロック: 172.16.0.0/12	VSW1	ゾーン A	172.16.1.0/24
中国 (成都)	VPC1 プライマリ CIDR ブロック: 172.16.0.0/12	VSW2	ゾーン B	172.16.2.0/24
中国 (杭州)	VPC2 プライマリ CIDR ブロック: 192.168.0.0/16	VSW3	ゾーン H	192.168.1.0/24
中国 (杭州)	VPC2 プライマリ CIDR ブロック: 192.168.0.0/16	VSW4	ゾーン I	192.168.2.0/24

アプリケーションがデプロイされた ECS インスタンス (ECS01) が VSW1 に、ECS インスタンス (ECS02) が VSW3 に作成されます。

ECS にサンプルアプリケーションをデプロイするコマンドを表示するには、クリックします

ECS01:

yum install -y nginx
systemctl start nginx.service
cd /usr/share/nginx/html/
// 成都 ECS01 にサンプルアプリケーションをデプロイします。
echo "Hello World ! This is chengdu ECS01." > index.html

ECS02:

yum install -y nginx
systemctl start nginx.service
cd /usr/share/nginx/html/
// 杭州 ECS02 にサンプルアプリケーションをデプロイします。
echo "Hello World ! This is hangzhou ECS02." > index.html

インターネットに接続する ALB インスタンスが VPC1 に作成されます。
カスタムドメイン名が登録され、インターネットコンテンツプロバイダー (ICP) 番号がドメイン名に対して取得され、CNAME レコードが作成されて、ドメイン名が ALB インスタンスのドメイン名にマッピングされます。
CEN インスタンスが作成され、それぞれ中国 (成都) リージョンと中国 (杭州) リージョンに転送ルータがデプロイされます。

手順

手順 1: ALB インスタンスのサーバーグループを作成する

IP アドレスの種類のサーバーグループを作成し、ECS01 と ECS02 の IP アドレスをバックエンドサーバーとしてサーバーグループに追加します。

ALB コンソールにログオンします。
上部のナビゲーションバーで、ALB インスタンスが存在するリージョンを選択します。この例では、[中国 (成都)] が選択されています。
左側のナビゲーションウィンドウで、[ALB] > [サーバーグループ] を選択します。

[サーバーグループ] ページで、[サーバーグループの作成] をクリックします。[サーバーグループの作成] ダイアログボックスで、パラメータを構成し、[作成] をクリックします。

次の表を参照して主要なパラメータを構成し、その他のパラメータにはデフォルト値を保持します。すべてのパラメータの構成手順については、「サーバーグループの作成と管理」をご参照ください。

パラメータ	説明
[サーバーグループの種類]	[IP] を選択します。
[VPC]	VPC1 を選択します。
[バックエンドサーバープロトコル]	[HTTP] を選択します。説明ベーシック ALB インスタンスの HTTPS リスナーでは、[バックエンドサーバープロトコル] が [HTTP] であるサーバーグループのみを指定できます。
[スケジューリングアルゴリズム]	デフォルト値の [加重ラウンドロビン] を保持します。スケジューリングアルゴリズムの詳細については、「SLB スケジューリングアルゴリズム」をご参照ください。

表示されるダイアログボックスで、[バックエンドサーバーの追加] をクリックします。
[バックエンドサーバーの追加] パネルで、ECS01 のプライベート IP アドレスを入力し、[次へ] をクリックし、[ポート] と [重み] を設定し、[OK] をクリックします。
[ポート] には、バックエンドサーバーがサービスを提供するために使用するポートを指定します。この例では、[80] を指定します。
[重み] には、デフォルト値を保持します。
[IP アドレスの追加] をクリックします。ECS02 のプライベート IP アドレスを入力し、[リモート IP] を有効にし、[次へ] をクリックし、[ポート] と [重み] を設定し、[OK] をクリックします。
[リモート IP] が有効になっている場合、次の CIDR 範囲内の IP アドレスをバックエンドサーバーとして追加できます。
- 10.0.0.0/8
- 100.64.0.0/10
- 172.16.0.0/12
- 192.168.0.0/16
[リモート IP] が無効になっている場合、VPC の CIDR 範囲内の IP アドレスのみを追加できます。

手順 2: ALB インスタンスのリスナーを構成する

ALB コンソールにログオンします。
上部のナビゲーションバーで、ALB インスタンスが存在するリージョンを選択します。この例では、[中国 (成都)] が選択されています。
[インスタンス] ページで、ALB インスタンスを見つけ、[アクション] 列の [リスナーの作成] をクリックします。

[サーバーロードバランサーの構成] ページの [リスナーの構成] ステップで、パラメータを設定し、[次へ] をクリックします。

次の表を参照して主要なパラメータを構成し、その他のパラメータにはデフォルト値を保持します。

パラメータ	説明
[リスナープロトコル]	[HTTP] を選択します。
[リスナーポート]	ALB インスタンスがリッスンするポートを入力します。ALB インスタンスは指定されたポートでリクエストをリッスンし、リクエストをバックエンドサーバーに転送します。有効値: 1 ～ 65535 。この例では、`80` が指定されています。

[サーバーグループの選択] ステップで、[サーバーグループ] セクションのドロップダウンリストから [IP] を選択し、手順 1 で作成したサーバーグループを選択し、[次へ] をクリックします。
[構成のレビュー] ステップで、構成を確認し、[送信] をクリックします。

手順 3: VPC を CEN インスタンスに接続する

VPC1 を中国 (成都) リージョンにデプロイされた転送ルータに接続し、VPC2 を中国 (杭州) リージョンにデプロイされた転送ルータに接続します。転送ルータは、リージョンをまたがるプライベートネットワークを介して VPC を接続し、ALB が異なるリージョンにあるバックエンドサーバーにクライアントリクエストを転送できるようにします。

CEN コンソールにログオンします。
[インスタンス] ページで、作成した CEN インスタンスの ID をクリックします。
[基本情報] > [転送ルータ] タブで、中国 (成都) リージョンの転送ルータを見つけ、[アクション] 列の [接続の作成] をクリックします。

[ピアネットワークインスタンスとの接続] ページで、パラメータを設定し、[OK] をクリックします。

次の表を参照して、このケースに関連するパラメータを構成し、その他のパラメータにはデフォルト値を保持します。すべてのパラメータの構成手順については、「Enterprise Edition 転送ルータを使用する」をご参照ください。

パラメータ	説明
[インスタンスタイプ]	この例では、Virtual Private Cloud (VPC) が選択されています。
[リージョン]	ネットワークインスタンスが作成されるリージョンを選択します。この例では、[中国 (成都)] が選択されています。
[ネットワークインスタンス]	CEN インスタンスに接続する VPC の ID を選択します。この例では、VPC1 が選択されています。
[vswitch]	Enterprise Edition 転送ルータでサポートされているゾーンにデプロイされている vSwitch を選択します。この例では、VSW1 と VSW2 が選択されています。

[さらに接続を作成] をクリックし、次の表を参照してパラメータを構成します。

パラメータ	説明
[インスタンスタイプ]	[virtual Private Cloud (VPC)] を選択します。
[リージョン]	[中国 (杭州)] を選択します。
[ネットワークインスタンス]	VPC2 を選択します。
[vswitch]	VSW3 と VSW4 を選択します。

手順 4: リージョン間接続を作成する

異なるリージョンにデプロイされた転送ルータ間にリージョン間接続を作成して、VPC1 と VPC2 を接続します。

CEN コンソールにログオンします。
[インスタンス] ページで、作成した CEN インスタンスの ID をクリックします。
[基本情報] > [転送ルータ] タブで、中国 (成都) リージョンの転送ルータを見つけ、[アクション] 列の [接続の作成] をクリックします。

[ピアネットワークインスタンスとの接続] ページで、パラメータを構成し、[OK] をクリックします。

次の表を参照して主要なパラメータを構成し、その他のパラメータにはデフォルト値を保持します。すべてのパラメータの構成手順については、「Enterprise Edition 転送ルータを使用してリージョン間接続を作成する」をご参照ください。

パラメータ	説明
[インスタンスタイプ]	[リージョン間接続] を選択します。
[リージョン]	指定した転送ルータがデプロイされているリージョンを選択します。この例では、[中国 (成都)] が選択されています。
[ピアリージョン]	ピア転送ルータがデプロイされているリージョンを選択します。この例では、[中国 (杭州)] が選択されています。
[帯域幅割り当てモード]	[データ転送ごとの支払い] を選択します。 Cloud Data Transfer (CDT) を使用して、リージョンをまたがる転送ルータ間のデータ転送のコストを削減できます。このサービスをアクティブにするには、「はじめに」をご参照ください。CDT のアクティブ化は無料です。帯域幅プランの使用も検討できます。

手順 5: 負荷分散システムをテストする

ALB が ECS01 と ECS02 の両方にリクエストを転送できるかどうかを確認します。

ALB とバックエンドサーバー間のネットワーク接続をテストします。

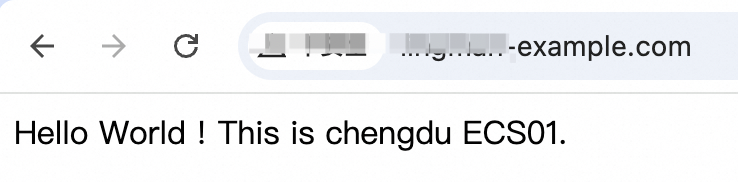

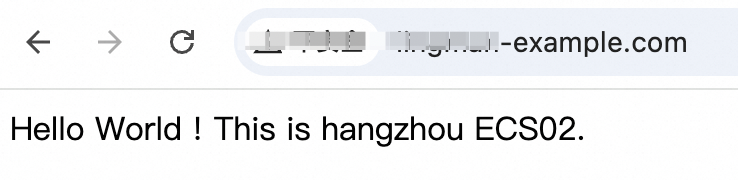

ローカル PC のブラウザでサービスのドメイン名にアクセスします (例: http://<ドメイン名>)。ページを数回更新します。クライアントが期待どおりに応答を受信し、アクセスされるサーバーが ECS01 と ECS02 の間で交互に切り替わることを確認できます。
バックエンドサーバーの障害をシミュレートし、ALB をテストします。
1. ECS01 で systemctl stop nginx.service コマンドを実行して、デプロイされているアプリケーションを停止します。
2. ローカル PC のブラウザでサービスのドメイン名にアクセスします (例: http://<ドメイン名>)。クライアントが引き続き期待どおりに応答を受信する場合、ALB は異なるリージョンにデプロイされたバックエンドサーバー間で負荷分散を実装します。

よくある質問

アップグレードされていない ALB インスタンスでこのユースケースを実装するにはどうすればよいですか？

アップグレードされていない ALB インスタンスの手順は、次の図に示すように、手順 5 を除いて、上記の手順と基本的に同じです。VPC1、VPC2、および転送ルータのルートを構成し、ECS インスタンスのセキュリティグループルールを構成する必要があります。詳細な操作については、「手順 5: ルートとセキュリティグループルールを構成する」をご参照ください。

制限事項
バックエンドサーバー
- これらのリージョンとゾーンでは、リモート IP アドレスをバックエンドサーバーとして追加できます: リージョンとゾーン。
- IP タイプのサーバーグループのみが、リージョンをまたがってデプロイされたバックエンドサーバーの追加をサポートしています。
- プライベート IP アドレスのみを追加できます。パブリック IP アドレスはサポートされていません。
- 同じ VPC 内の ALB インスタンス、Network Load Balancer (NLB) インスタンス、または Classic Load Balancer (CLB) インスタンスをバックエンドサーバーとして追加することはできません。
ALB とバックエンドサーバー間のトラフィック転送
- リージョン間の転送には、Enterprise Edition 転送ルータと Express Connect 回線を使用できます。Basic Edition 転送ルータはサポートされていません。
- ALB サービス用に Enterprise Edition 転送ルータを構成する場合、転送ルータは指定したゾーンの vSwitch 内に ENI を作成します。ENI は、VPC からトラフィックを受信するための転送ルータの入口として機能します。したがって、選択したゾーンで少なくとも 1 つの vSwitch が使用可能であることを確認してください。詳細については、「転送ルータの仕組み」をご参照ください。
- ループが存在しないことを確認します。ALB は各リクエストに ALICLOUD-ALB-TRACE HTTP ヘッダーを追加してループを検出します。ループが検出された場合、ALB はバックエンドサーバーへのリクエストの転送を停止し、ネットワークストームが発生してすべてのリソースを使い果たした場合に備えて 463 状態コードを返します。
- ALB インスタンスとそのバックエンドサーバー間のネットワークトラフィックは、システムルートテーブルのみに基づいてルーティングできます。VPC カスタムルートテーブルはサポートされていません。

手順 5: ルートとセキュリティグループルールを構成する

VPC1 のシステムルートテーブルにルートを追加します。

VPC1 のシステムルートテーブルに、VPC2 宛てのトラフィックを VPC1 に接続された転送ルータに転送するルートが含まれているかどうかを確認します。トラフィックを転送ルータに転送するルートがない場合は、次の操作を実行してルートを追加します。

説明

ALB とバックエンドサーバー間のネットワークトラフィックは、システムルートテーブルのみに基づいてルーティングできます。VPC のカスタムルートテーブルはサポートされていません。

VPC コンソールにログオンします。
[VPC] ページで、VPC1 の ID をクリックします。
VPC1 の詳細ページで、[リソース] タブをクリックし、[ルートテーブル] の下の数字をクリックします。
[ルートテーブル] ページで、[ルートテーブルの種類] が [システム] であるルートテーブルを見つけ、その ID をクリックします。
ルートテーブルの詳細ページで、[ルートエントリリスト] > [カスタムルート] を選択し、[ルートエントリの追加] をクリックします。

[ルートエントリの追加] パネルで、次の表を参照してパラメータを構成し、[OK] をクリックします。

パラメータ	説明
[宛先 CIDR ブロック]	宛先 CIDR ブロックを入力します。この例では、VPC2 の CIDR ブロック (`192.168.0.0/16`) が入力されます。
[ネクストホップタイプ]	ネクストホップのタイプを選択します。この例では、[転送ルータ] が選択されています。
[転送ルータ]	転送ルータを選択します。この例では、VPC1 に関連付けられている転送ルータが選択されています。

原点復帰ルートを構成します。

ALB インスタンスの原点復帰ルートを表示します。
1. ALB コンソールにログオンします。
2. 上部のナビゲーションバーで、ALB インスタンスが存在するリージョンを選択します。この例では、[中国 (成都)] が選択されています。
3. [インスタンス] ページで、VPC1 に作成された ALB インスタンスの ID をクリックします。
4. [インスタンスの詳細] タブをクリックし、[原点復帰ルート] の横にある [表示] をクリックします。

ALB の原点復帰ルートを VPC2 のシステムルートテーブルに追加します。

VPC コンソールにログオンします。
[VPC] ページで、VPC2 の ID をクリックします。
VPC2 の詳細ページで、[リソース] タブをクリックし、[ルートテーブル] の下の数字をクリックします。
[ルートテーブル] ページで、[ルートテーブルの種類] が [システム] であるルートテーブルを見つけ、その ID をクリックします。
ルートテーブルの詳細ページで、[ルートエントリリスト] > [カスタムルート] を選択し、[ルートエントリの追加] をクリックします。

[ルートエントリの追加] パネルで、次の表を参照してパラメータを構成し、[OK] をクリックします。

パラメータ	説明
[宛先 CIDR ブロック]	宛先 CIDR ブロックを入力します。この例では、ALB インスタンスの原点復帰ルートの宛先 CIDR ブロックが入力されます。ALB インスタンスに複数の原点復帰ルートがある場合は、上記の手順を繰り返してすべての原点復帰ルートを追加します。
[ネクストホップタイプ]	ネクストホップのタイプを選択します。この例では、[転送ルータ] が選択されています。
[転送ルータ]	転送ルータを選択します。この例では、VPC2 に関連付けられている転送ルータが選択されています。

ALB の原点復帰ルートを VPC1 に関連付けられた転送ルータに追加します。

CEN コンソールにログオンします。
[インスタンス] ページで、作成した CEN インスタンスの ID をクリックします。
[基本設定] > [転送ルータ] タブで、VPC1 に関連付けられている転送ルータの ID をクリックします。
[ルートテーブル] タブで、原点復帰ルートを追加するルートテーブルの ID をクリックし、[ルートエントリ] タブをクリックし、[ルートエントリの追加] をクリックします。

[ルートエントリの追加] ダイアログボックスで、次の表を参照してパラメータを構成し、[OK] をクリックします。

パラメータ	説明
[ルートテーブル]	現在のルートテーブルがデフォルトで選択されています。
[転送ルータ]	現在の転送ルータがデフォルトで選択されています。
[宛先 CIDR ブロック]	ルートの宛先 CIDR ブロックを入力します。この例では、ALB インスタンスの原点復帰ルートの宛先 CIDR ブロックが入力されます。ALB インスタンスに複数の原点復帰ルートがある場合は、上記の手順を繰り返してすべての原点復帰ルートを追加します。
[ブラックホールルート]	デフォルト値の [いいえ] を保持します。
[ネクストホップ]	ネクストホップを選択します。この例では、VPC1 に関連付けられている転送ルータが選択されています。

ECS インスタンスのセキュリティグループルールを確認します。
パケットは、原点復帰ルートの CIDR ブロックから ECS インスタンスに送信されます。ECS インスタンスのセキュリティグループルールで CIDR ブロックからのアクセスが許可されていることを確認します。この例では、ECS インスタンスのセキュリティグループにインバウンドルールを追加して、ALB の原点復帰 CIDR ブロック (100.64.0.0/10) からのアクセスを許可する必要があります。そうしないと、リージョンをまたがるバックエンドサービスへのアクセスは失敗します。詳細については、「セキュリティグループルールの追加」をご参照ください。

同じリージョン内の 2 つの VPC 間にピアリング接続を作成し、2 つの VPC のバックエンドサーバーを ALB に指定できますか？

はい、できます。

CEN を使用して異なるリージョンの VPC にあるバックエンドサーバーを指定する ALB の料金はどのように請求されますか？

ALB サービスと CEN サービスの料金が請求されます。CEN の請求情報については、「請求ルール」をご参照ください。

参考資料

インターネットデータセンター (IDC) のオンプレミスサーバーを使用する場合は、「同じリージョン内の ALB インスタンスにオンプレミスサーバーを追加する」をご参照ください。
Network Load Balancer (NLB) インスタンスで同じことを実装するには、「同じリージョン内の NLB インスタンスにオンプレミスサーバーを追加する」および「リージョンをまたがって VPC のバックエンドサーバーを NLB に追加する」をご参照ください。
