Managed Service for Prometheus で Knative データを監視し、Managed Service for Grafana でダッシュボードを表示する - Container Service for Kubernetes

Container Service for Kubernetes (ACK) クラスタは、Managed Service for Prometheus および Managed Service for Grafana と互換性があるため、独自のモニタリングシステムとダッシュボードを構築する必要がありません。Knative にアプリケーションをデプロイした後、モニタリングデータを Managed Service for Prometheus にインポートし、Grafana でリアルタイムのメトリックを表示できます。

前提条件

Knative がクラスタにデプロイされています。詳細については、「Knative をデプロイおよび管理する」をご参照ください。

課金ルール

Knative モニタリングデータを Managed Service for Prometheus に取り込んだ後、対応するコンポーネントはモニタリングメトリックを Managed Service for Prometheus に自動的に送信できます。これらのメトリックはカスタムメトリックとして扱われます。カスタムメトリックには料金が発生します。

この機能を有効にする前に、「課金の概要」を読んでカスタムメトリックの課金ルールをご理解いただくことをお勧めします。料金は、クラスタサイズとアプリケーションの数によって異なる場合があります。リソース使用量を表示するの手順に従って、リソース使用量を監視および管理できます。

Managed Service for Prometheus をアクティブ化する

ACK コンソールにログインします。左側のナビゲーションウィンドウで、[クラスタ] をクリックします。
[クラスタ] ページで、目的のクラスタを見つけて名前をクリックします。左側のナビゲーションウィンドウで、[アプリケーション] > [Knative] を選択します。
[Knative コンポーネント] ページで、[モニタリングダッシュボード] タブを選択し、画面の指示に従って Prometheus ダッシュボードを有効にします。

Knative ダッシュボードを表示する

Managed Service for Prometheus をアクティブ化すると、[モニタリングダッシュボード] タブでモニタリングデータを表示できます。

カテゴリ	説明
リクエストデータ	[概要（選択した期間の平均）] セクションで、次のデータを表示します。受信リクエストの合計 ([リクエスト量]) 成功した応答の割合 ([成功率]) HTTP クライアント側のエラー ([4xx]) HTTP サーバー側のエラー ([5xx]) サービスバージョン全体のトラフィック分布 ([リビジョン別リクエスト量]) HTTP ステータスグループ別にセグメント化されたトラフィック ([応答コードクラス別リクエスト量])
応答レイテンシデータ	[応答時間] セクションでは、P50、P90、P95、P99 応答レイテンシなど、Knative の応答レイテンシデータを表示できます。
リクエスト同時実行データ	[オートスケーラー] セクションでは、Knative のリクエストの同時実行性に関する詳細情報を表示できます。
アクティベーター	[アクティベーター] セクションで、次の Knative アクティベーターメトリックを表示します。受信リクエストの合計 ([リクエスト量]) 成功した応答の割合 ([成功率]) HTTP クライアント側のエラー ([4xx]) HTTP サーバー側のエラー ([5xx]) サービスバージョン全体のトラフィック分布 ([リビジョン別リクエスト量]) HTTP ステータスグループ別にセグメント化されたトラフィック ([応答コードクラス別リクエスト量]) サービスバージョンごとのレイテンシメトリック ([リビジョン別応答時間]) HTTP ステータスグループ別のレイテンシ分析 ([応答コードクラス別応答時間])

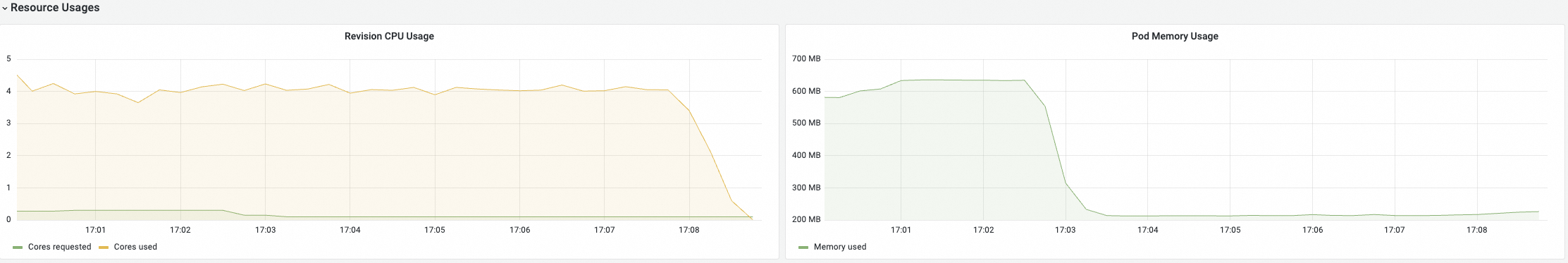

リソース使用量	[リソース使用量] セクションでは、CPU とメモリなど、Knative リソースの使用状況に関する情報を表示できます。

Knative の主要なサービスディスカバリメトリックを表示する

定義済みのメトリックを選択するか、カスタム PromQL クエリを作成することで、Knative サービスメトリックを表示および検証できます。

ARMS コンソールにログインします。左側のナビゲーションウィンドウで、[統合管理] をクリックします。
[統合管理] ページで、上部のナビゲーションウィンドウからリージョンを選択します。[統合環境] > [Container Service] タブをクリックし、[統合アドオン] 列で [Knative] をクリックします。
表示されるページで、[メトリックエクスプローラー] タブをクリックして、Knative サービスディスカバリメトリックを表示します。
詳細な手順については、「メトリック探索」をご参照ください。

説明

Knative アプリケーションのポッド数がゼロにスケーリングされると、リクエストの同時実行数やポッドに送信される 1 秒あたりのリクエスト数などのメトリックは、Managed Service for Prometheus によって収集できません。 Knative アプリケーションのポッドにアクセスした後にのみ、コンソールでこれらのメトリックを表示できます。
Knative アプリケーションのポッド数がゼロでない場合は、リクエストの同時実行数やポッドに送信される 1 秒あたりのリクエスト数などのメトリックをコンソールで直接表示できます。 Knative アプリケーションのポッドにアクセスする必要はありません。

メトリック	説明
queue_average_concurrent_requests	ポッドに送信される同時リクエストの数。
queue_requests_per_second	ポッドに送信される 1 秒あたりのリクエスト数。
revision_request_latencies	応答レイテンシ。
revision_request_count	リビジョンリクエストの数。

参照

ログ収集、モニタリング、およびアラートに Simple Log Service を使用するには。詳細については、「Knative で SLS を有効にする」および「Knative サービスのアラートを構成する」をご参照ください。
