智能商业分析 Quick BI：面积图

图表概述

使用场景

在面积图中，可以得出数据随时间变化的结论，例如数据随时间递增、数据随时间递减、数据是否呈现周期性变化、数据称指数性增长等。

优势简介

• 计算能力：一键配置同环比、累计计算，智能辅助线、趋势线、预测走势、异常点检测、波动分析。

• 可视化效果：支持面积图、堆积面积、百分比堆积效果，可显示标签、图例、缩略轴等配置。

• 数据对比标注能力：支持对数据进行同期对比、并进行数值标注。

效果图示例

图表数据配置

1. 在数据页签，选择需要的维度字段和度量字段：

   • 在维度列表中，找到省份，双击或拖拽至类别轴/维度区域。

   • 在维度列表中，找到产品类型，双击或拖拽至颜色图例/维度区域。

   • 在度量列表中，找到订单金额，双击或拖拽至值轴/度量区域。

2. 单击更新。



图表样式配置

下面为您介绍图表的样式配置，图表通用的样式配置请参见配置图表标题区。

您可以在配置区顶部的搜索框中输入关键字快速查找配置项进行配置。同时单击右侧图表支持操作展开/收起全部类别。

• 在绘图区域中，设置线图样式。



  图表配置项	配置项说明
  可视化图表切换	设置图表类型，支持线图、面积图、堆积面积图、百分比堆叠面积图。
  配色设置	您可以为线条配色。
  空值处理	支持设置直接跨过、置为0，不断开和线条断开三种方式。
  堆积和百分比堆积	支持面积图、堆积面积图和百分比堆叠面积图的切换。
  移动端默认选中	设置选中后，默认选中项支持选择全局最后一个维值或指定系列最后一个维值。

• 在坐标轴中，设置坐标轴样式，默认选中显示坐标轴。

  您可以勾选显示双Y轴，仅当添加的度量个数≥2个时，设置的双Y轴才生效。选中该选项，则在坐标轴区域会出现右Y轴。



  名称	配置项	说明
  X轴	显示X轴	设置是否显示X轴。
  	显示标题和单位	设置X坐标轴上是否显示轴标题和单位。
  	显示轴标签	设置X轴上是否显示标签，以及轴标签显示规则、文本样式。
  	展示内容	设置展示内容为部分或全部维度。
  	显示刻度线	设置X轴上是否显示刻度线。
  	显示坐标轴	设置是否显示X轴，包括线型、线宽和颜色。
  	显示轴标签	设置X轴上是否显示标签。
  	显示网格线	设置X轴上是否显示网格线，包括线型、线宽和颜色。
  左Y轴	Y轴刻度翻转	您可以设置翻转Y轴刻度值。
  	显示左Y轴	设置是否显示左Y轴。
  	显示标题和单位	设置是否显示轴标题和单位。
  	显示轴标签	设置左Y轴上是否显示标签，以及标签与刻度范围、轴标签显示格式设置。
  	显示刻度线	设置左Y轴上是否显示刻度线。
  	显示坐标轴	设置是否显示左Y轴，包括线型、线宽和颜色。
  	显示网格线	设置左Y轴上是否显示网格线，包括线型、线宽和颜色。
  	轴值范围与间隔	支持自动与手动设置左Y轴标签与刻度范围的最大值/最小值。 支持设置自定义间隔按步长或按等分数量。

  说明

  仅当选中显示双Y轴时，需要配置右Y轴，参数配置同左Y轴。

• 在图例中，设置是否显示图例及图例样式。

  • PC端配置



    图表配置项	配置项说明
    位置	设置图例显示位置，支持以下四种图例呈现方式。
    文本	设置图例文本样式。

  • 移动端配置

    图表配置项	配置项说明

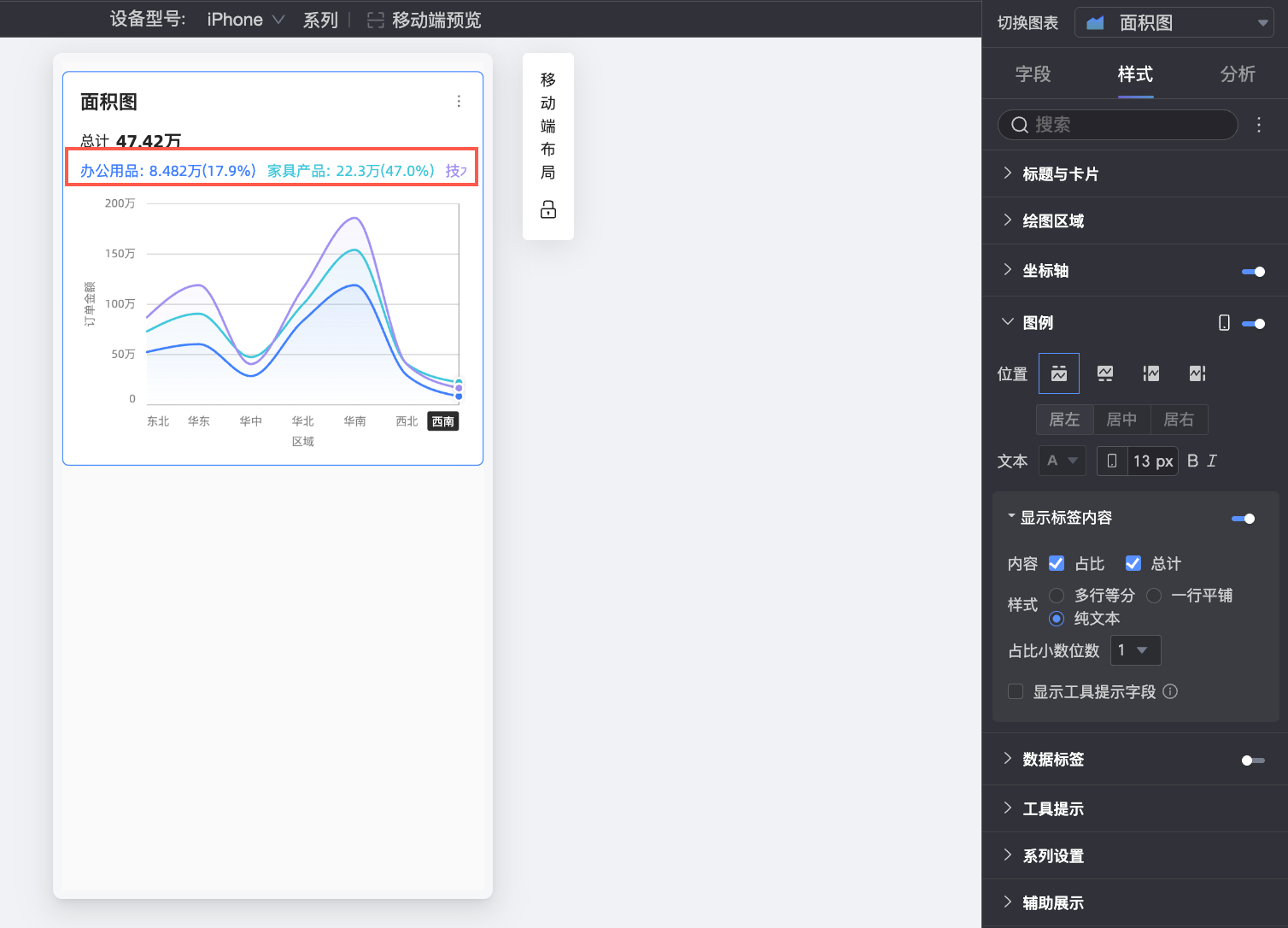

    位置/多行等分展示	选择多行等分展示方式后可多行展示度量指标，例如：
    	当选择多行等分展示方式时，度量名称较长被隐藏，可通过文本显示完整功能实现，例如：
    位置/一行平铺展示	勾选后可将多行度量指标改为，一行平铺的展示方式。
    指标展示	指标未被选择时，展示效果默认为 “-”，可切换为“空”的展示效果。

• 在数据标签中，设置是否显示数据标签以及标签样式。



  图表配置项	配置项说明
  全量显示	设置是否全量显示数据标签。
  位置	设置标签显示位置。
  文本	设置标签文本样式。

• 在工具提示中，设置工具提示方式。



  说明

  切换到移动端布局，支持控制移动端的工具提示是否展示。

  图表配置项	配置项说明
  展示方式	设置提示信息展示方式，支持按单数据点、按维值两种方式。
  内容	展示方式为按单数据点时，支持占比； 展示方式为按维值时，支持总计和占比。
  背景色	设置背景颜色。
  文本	设置提示文字样式。

• 在系列设置中，设置系列样式。



  说明

  仅当启用颜色图例/维度时，才需要在系列设置中设置别名和数值显示格式设置。

  图表配置项	配置项说明
  请选择系列	根据业务场景选择维度或度量项。
  线条样式	更改线图的线型。 说明 堆积与百分比堆积不支持该功能。
  显示标记点	支持标记点显示为圆、空心圆、菱形和空心菱形。 说明 堆积与百分比堆积不支持该功能。
  显示数据标签	设置是否显示数据标签，包括标签颜色、位置。
  显示最值	显示线图上最大值和最小值的标签。 说明 堆积与百分比堆积不支持该功能。

• 在辅助展示中，设置指标筛选展示以及缩略轴。



  图表配置项	配置项说明
  开启指标筛选展示	设置是否开启，开启后设置默认选中指标字段。
  显示缩略轴	设置缩略轴显示方式。

图表分析配置

使用限制

面积图由值轴/度量、类别轴/维度和颜色图例/维度组成：

• 类别轴由数据的维度决定，至少选择1个维度。例如日期、省份或产品类型。

• 值轴由数据的度量决定，至少选择1个度量。例如订单数量。

• 颜色图例由数据的维度决定，只能选择1个维度。例如运输方式。

  说明

  当值轴上仅有1个度量字段时，才可以启用颜色图例。

后续步骤

• 当其他人需要查看仪表板时，您可以分享仪表板给特定的人，请参见分享仪表板。

• 当您需要制作复杂的带导航菜单，用于专题类分析时，可以将创建好的仪表板集成到数据门户，请参见新建数据门户。
