OTA（Over-the-Air Technology）即空中下载技术。物联网平台支持通过OTA方式进行设备升级。本文以MQTT协议下的OTA升级为例，介绍OTA升级流程、数据流转使用的Topic和数据格式。
OTA升级流程

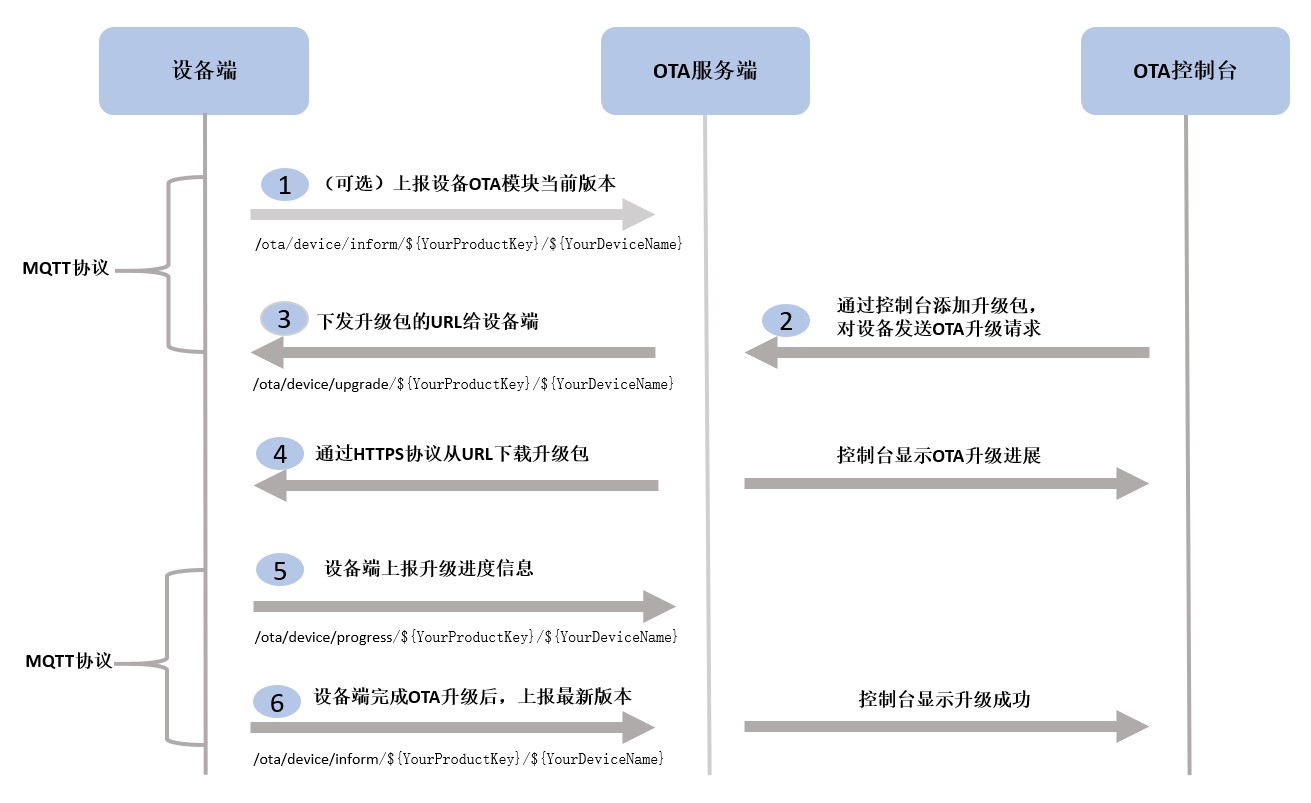

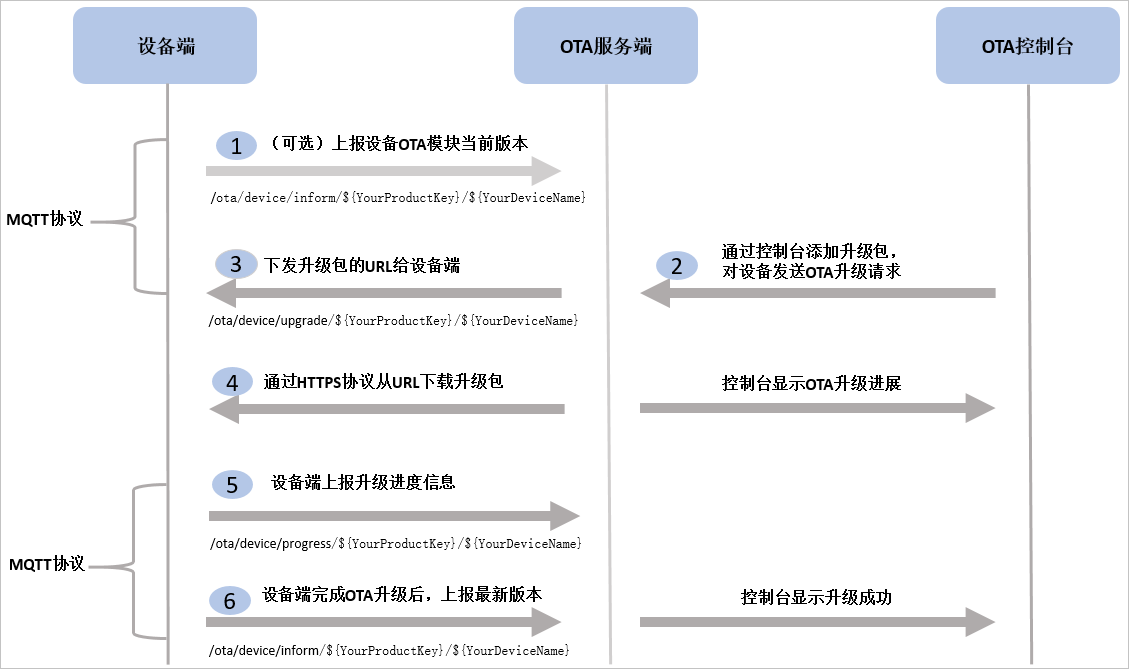

MQTT协议下OTA升级流程如下图所示。
OTA升级说明
- 差分升级前，设备必须上报OTA模块版本。整包升级前，设备可不上报OTA模块版本。如不上报，配置批量升级时不能针对指定版本进行升级，具体说明，请参见发起升级批次任务。
若设备需要在首次升级前上报版本号，建议只在系统启动过程中上报一次，不需要周期循环上报。设备升级成功后，需要第一时间上报版本。
- 从物联网平台控制台发起批量升级后，设备升级操作记录状态是待升级。
实际升级从物联网平台OTA系统，接收到设备上报的升级进度开始。设备升级操作记录状态是升级中。
说明 设备端接收到物联网平台推送的升级通知后，可立即下载升级包进行升级，也可在业务空闲后，主动获取升级信息进行升级。 - 物联网平台根据设备端上报的版本号来判断设备端OTA升级是否成功。
- 设备离线时，不能接收服务端推送的升级消息。
通过MQTT协议接入物联网平台的设备再次上线后，物联网平台自动检测到设备上线，OTA服务端验证该设备是否需要升级。如果需要升级，物联网平台再次推送升级消息给设备，否则不推送消息。
数据格式说明
设备端OTA开发流程和代码示例，请参见Link SDK文档中，各语言SDK文档的设备OTA开发章节。
OTA升级流程及使用的Topic和数据格式如下：
- （可选）设备连接OTA服务，上报版本号。
设备端通过MQTT协议推送当前设备OTA模块版本号到Topic：
/ota/device/inform/${productKey}/${deviceName}。消息格式如下：{ "id": "123", "params": { "version": "1.0.1", "module": "MCU" } }表 1. 参数说明 参数 类型 说明 id String 消息ID号。String类型的数字，取值范围0~4294967295，且每个消息ID在当前设备中具有唯一性。 version String OTA模块版本。 module String OTA模块名。 说明- 上报默认（default）模块的版本号时，可以不上报module参数。
- 设备的默认（default）模块的版本号代表整个设备的固件版本号。
- 在物联网平台控制台上，添加升级包、验证升级包并发起批量升级任务。
具体操作，请参见推送升级包到设备端。
- 您在控制台触发升级操作之后，设备会收到物联网平台OTA服务推送的升级包的URL地址。
设备端订阅Topic：
/ota/device/upgrade/${productKey}/${deviceName}。物联网平台对设备发起OTA升级请求后，设备端会通过该Topic收到升级包的存储地址URL。消息格式如下：
- 单个文件的OTA升级包信息：
- 升级包下载协议为HTTPS：
{ "id": "123", "code": 200, "data": { "size": 93796291, "sign": "f8d85b250d4d787a9f483d89a974***", "version": "10.0.1.9.20171112.1432", "isDiff": 1, "url": "https://the_firmware_url", "signMethod": "MD5", "md5": "f8d85b250d4d787a9f48***", "module": "MCU", "extData":{ "key1":"value1", "key2":"value2", "_package_udi":"{\"ota_notice\":\"升级底层摄像头驱动，解决视频图像模糊的问题。\"}" } } } - 升级包下载协议为MQTT：
{ "id": "123", "code": 200, "data":{ "size":432945, "digestsign":"A4WOP***SYHJ6DDDJD9***", "version":"2.0.0", "isDiff":1, "signMethod":"MD5", "dProtocol":"mqtt", "streamId":1397345, "streamFileId":1, "md5":"93230c3bde***", "sign":"93230c3bde42***", "module":"MCU", "extData":{ "key1":"value1", "key2":"value2" } } }
- 升级包下载协议为HTTPS：
- 多个文件的OTA升级包仅支持HTTP下载协议，信息如下：
{ "id": "123", "code": 200, "data": { "version": "2.0.0", "isDiff": 1, "signMethod": "MD5", "files":[ { "fileSize":432944, "fileName":"file1-name", "fileUrl":"https://iotx***.aliyuncs.com/nop***.tar.gz?Expires=1502955804&OSSAccessKeyId=***&Signature=XfgJu7***U%3D&security-token=CAISu***", "fileMd5":"93230c3bde425a9d7984a594ac55ea1e", "fileSign":"93230c3bde425a9d7984a594ac55****" }, { "fileSize":432945, "fileName":"file2-name", "fileUrl":"https://iotx-***.aliyuncs.com/no***.tar.gz?Expires=1502955804&OSSAccessKeyId=***&Signature=XfgJu7P***KU%3D&security-token=CAISuQJ***", "fileMd5":"93230c3bde425a9d7984a594ac56ea1f", "fileSign":"93230c3bde425a9d7984a594ac56****" } ], "module": "MCU", "extData":{ "key1":"value1", "key2":"value2", "_package_udi":"{\"ota_notice\":\"升级底层摄像头驱动，解决视频图像模糊的问题。\"}" } } }
表 2. 参数说明 参数 类型 说明 id Long 消息ID号。每个消息ID在当前设备中具有唯一性。 message String 结果信息。 code String 状态码。 version String 设备升级包的版本信息。 size Long 升级包文件大小，单位：字节。 OTA升级包中仅有一个升级包文件时，包含该参数。
url String 升级包在对象存储（OSS）上的存储地址。 OTA升级包中仅有一个升级包文件，且下载协议为HTTPS时，包含该参数。
dProtocol String 升级包下载协议。 仅升级包下载协议为MQTT时，包含该参数。
streamId Long 通过MQTT协议下载OTA升级包时的唯一标识。 仅升级包下载协议为MQTT时，包含该参数。
streamFileId Integer 单个升级包文件的唯一标识。 仅升级包下载协议为MQTT时，包含该参数。
isDiff Long 仅当升级包类型为差分时，消息包含此参数。 取值为1，表示仅包含新版本升级包与之前版本的差异部分，需要设备进行差分还原。
digestsign String OTA升级包文件安全升级后的签名。仅当OTA升级包开启安全升级功能，才有此参数。开启OTA升级包安全升级功能的方法，请参见安全升级。 sign String OTA升级包文件的签名。 OTA升级包中仅有一个升级包文件时，包含该参数。
signMethod String 签名方法。取值： SHA256MD5
md5 String 当签名方法为MD5时，除了会给sign赋值外还会给md5赋值。 OTA升级包中仅有一个升级包文件时，包含该参数。
module String 升级包所属的模块名。 说明 模块名为default时，物联网平台不下发module参数。extData Object 升级批次标签列表和推送给设备的自定义信息。 _package_udi表示自定义信息的字段。
单个标签格式：
"key":"value"。files Array 多个升级包文件的信息列表。 OTA升级包中有多个文件时，包含该参数。每个升级包文件信息如下：
- fileSize：升级包文件大小。
- fileName：升级包文件的名称。
- fileUrl、fileMd5、fileSign：含义与url、md5、sign相同。
- 单个文件的OTA升级包信息：
- （可选）设备端SDK接收到物联网平台推送的升级包URL后，若未在24小时内完成升级包下载，该URL失效。设备端可通过调用以下topic，重新向物联网平台主动请求获取升级任务。
设备端发起请求的Topic为
/sys/${productKey}/${deviceName}/thing/ota/firmware/get，消息格式如下。{ "id": "123", "version": "1.0", "params": { "module": "MCU" }, "method": "thing.ota.firmware.get" }表 3. 参数说明 参数 类型 说明 id String 消息ID号。String类型的数字，取值范围0~4294967295，且每个消息ID在当前设备中具有唯一性。 version String 协议版本，固定为1.0。 params Object 请求参数。 module String 升级包所属的模块名。 说明 不指定则表示请求默认（default）模块的升级包信息。method String 请求方法，取值thing.ota.firmware.get。 物联网平台收到请求后，通过响应Topic：
/sys/${productKey}/${deviceName}/thing/ota/firmware/get_reply，向设备端返回升级包信息。- 下发升级包信息。返回数据格式如下：
- 单个文件的OTA升级包信息：
- 升级包下载协议为HTTPS：
{ "id": "123", "code": 200, "data": { "size": 93796291, "sign": "f8d85b250d4d787a9f483d89a974***", "version": "10.0.1.9.20171112.1432", "isDiff": 1, "url": "https://the_firmware_url", "signMethod": "MD5", "md5": "f8d85b250d4d787a9f48***", "module": "MCU", "extData":{ "key1":"value1", "key2":"value2", "_package_udi":"{\"ota_notice\":\"升级底层摄像头驱动，解决视频图像模糊的问题。\"}" } } } - 升级包下载协议为MQTT：
{ "id": "123", "code": 200, "data":{ "size":432945, "digestsign":"A4WOP***SYHJ6DDDJD9***", "version":"2.0.0", "isDiff":1, "signMethod":"MD5", "dProtocol":"mqtt", "streamId":1397345, "streamFileId":1, "md5":"93230c3bde***", "sign":"93230c3bde42***", "module":"MCU", "extData":{ "key1":"value1", "key2":"value2" } } }
- 升级包下载协议为HTTPS：
- 多个文件的OTA升级包仅支持HTTP下载协议，信息如下：
{ "id": "123", "code": 200, "data": { "version": "2.0.0", "isDiff": 1, "signMethod": "MD5", "files":[ { "fileSize":432944, "fileName":"file1-name", "fileUrl":"https://iotx***.aliyuncs.com/nop***.tar.gz?Expires=1502955804&OSSAccessKeyId=***&Signature=XfgJu7***U%3D&security-token=CAISu***", "fileMd5":"93230c3bde425a9d7984a594ac55ea1e", "fileSign":"93230c3bde425a9d7984a594ac55****" }, { "fileSize":432945, "fileName":"file2-name", "fileUrl":"https://iotx-***.aliyuncs.com/no***.tar.gz?Expires=1502955804&OSSAccessKeyId=***&Signature=XfgJu7P***KU%3D&security-token=CAISuQJ***", "fileMd5":"93230c3bde425a9d7984a594ac56ea1f", "fileSign":"93230c3bde425a9d7984a594ac56****" } ], "module": "MCU", "extData":{ "key1":"value1", "key2":"value2", "_package_udi":"{\"ota_notice\":\"升级底层摄像头驱动，解决视频图像模糊的问题。\"}" } } }
表 4. 参数说明 参数 类型 说明 id String 消息ID号。String类型的数字，取值范围0~4294967295，且每个消息ID在当前设备中具有唯一性。 此处消息ID返回的是设备请求中的消息ID，即请求Topic
/sys/${productKey}/${deviceName}/thing/ota/firmware/get数据中的id。code Integer 状态码，200表示成功。 data String 升级包信息，其中参数说明，请参见物联网平台推送OTA升级包信息的参数表。 - 单个文件的OTA升级包信息：
- 无升级包信息下发。返回数据格式如下：
{ "id": "123", "code": 200, "data": { } }
- 下发升级包信息。返回数据格式如下：
- 设备端SDK收到物联网平台推送的升级包URL后，调用SDK提供的接口下载升级包。具体操作，请参见设备OTA。 说明 设备端无法自动下载升级包，可通过调用SDK中接口进行下载。下载须在升级包URL下发后的24小时内完成，否则该URL失效。
升级包下载过程日志，请参见：
- 升级过程中，设备端向服务端推送升级进度到Topic：
/ota/device/progress/${productKey}/${deviceName}。说明 建议设置设备端上报进度频率为3秒内最多一次。若设备上报进度频繁，在物联网平台控制台的OTA升级包详情的批次详情中，可能无法查看到上报的全部进度。消息格式如下：
{ "id": "123", "params": { "step": "-1", "desc": "OTA升级失败，请求不到升级包信息。", "module": "MCU" } }表 5. 参数说明 参数 类型 说明 id String 消息ID号。String类型的数字，取值范围0~4294967295，且每个消息ID在当前设备中具有唯一性。 step String OTA升级进度。
取值范围：- 1~100的整数：升级进度百分比。
-1：升级失败。-2：下载失败。-3：校验失败。-4：烧写失败。
设备上报的进度值及其描述信息，可根据设备实际升级场景在设备端配置。设备端配置方法，请参见设备端Link SDK的OTA升级。
desc String 当前步骤的描述信息，长度不超过128个字符。如果发生异常，此字段可承载错误信息。 module String 升级包所属的模块名。模块的更多信息，请参见添加升级包。 说明 上报默认（default）模块的OTA升级进度时，可以不上报module参数。 - 设备端完成OTA升级后，推送新版本信息到Topic：
/ota/device/inform/${productKey}/${deviceName}。如果上报的版本与OTA服务要求的版本一致就认为升级成功，反之失败。说明 升级成功的唯一判断标志是设备上报正确的版本号。即使升级进度上报为100%，如果不上报新的版本号，会因超时导致升级失败。设备升级完成时，建议立即重启设备，设备上线后，立即上报新的版本号。设备上线请求和上报版本请求间隔不能超过2秒。
常见下载升级包错误
- 签名错误。如果设备端获取的升级包的URL不全或者手动修改了URL内容，就会出现如下错误：
- 拒绝访问。URL过期导致。目前，URL有效期为24小时。
