對於多個子服務共同承接業務流量的情境，您可以建立服務分組。服務分組擁有統一的流量入口，系統按照流量分配策略將入口流量分配給每個服務，您也可以指定服務分組中每個服務的流量比例，實現資源有效利用。本文為您介紹如何建立服務分組、查看流量入口及修改流量分配策略。

應用情境

通過服務分組功能，您可以實現以下幾種典型的應用情境：

灰階發布
將兩個服務加入同一個服務分組，一個服務用做生產，一個服務用作灰階，灰階服務配置較少的執行個體個數，兩個服務承載的流量比例按照服務的執行個體個數進行分配。
新版本服務發布時，您可以先更新灰階服務，並觀察線上運行情況。如果運行出現問題，可以將灰階服務版本快速復原，您也可以停止灰階服務，並將流量切換到生產服務中；如果灰階服務運行正常，則可以全量更新生產服務，更新完成後將灰階服務縮容至0，也可以保留灰階服務繼續承載線上少部分流量。
藍綠髮布
將兩個獨立的服務加入同一個服務分組，每個服務承載的流量比例不再按照服務的執行個體個數進行分配，您可以指定每個服務承載的流量比例，比如服務A承載25%的流量，服務B承載75%的流量。
預付費和後付費Auto Scaling
您可以在同一個服務分組中建立服務，將一個服務部署在預付費專屬資源群組中，並固定服務中的執行個體個數來支撐基本的業務需求；同時在公用資源群組中建立後付費服務，將該服務按照業務屬性配置Auto Scaling，滿足彈性的業務流量，實現公用資源和專屬資源的共用，有效降低成本。
使用異構硬體資源
在GPU加速情境中，單個服務一般使用一種卡型。服務部署完成後，部分卡型在某些地區可能會出現停卡或庫存不足的問題，導致服務無法正常擴容。您可以通過服務分組功能，在同一個服務分組中使用不同的卡型動態建立新服務。因為不同卡型對CUDA環境有不同程度的依賴，不同服務可以適配不同的卡型，從而實現多個服務使用異構資源支援同一業務的情境。因為服務分組的流量入口不變，後端在分組中建立多少個服務，均可以實現前端透明無感知。

建立服務分組

建立服務時，您可以指定服務歸屬於某個服務分組，通過這種方式建立服務分組，並將對應的服務歸納到該服務分組中。

說明

如果您在建立服務時，指定的服務分組名稱不存在，則系統會自動建立一個服務分組；如果服務分組名稱存在，則新建立的服務會自動加入該服務分組；當服務分組中最後一個服務被刪除時，服務分組會自動刪除。

下面以建立一個pmml服務分組，並將pmml_prod和pmml_grey兩個服務歸屬到該服務分組為例，樣本如何建立服務分組。

通過控制台方式建立服務分組

進入模型線上服務（EAS）頁面。
1. 登入PAI控制台。
2. 在左側導覽列單擊工作空間列表，在工作空間列表頁面中單擊待操作的工作空間名稱，進入對應的工作空間。
3. 在工作空間頁面的左側導覽列選擇模型部署 > 模型線上服務（EAS），進入模型線上服務（EAS）頁面。
在服務群組頁簽，單擊建立分組服務。
在服務群組頁面，配置參數，並單擊部署。
其中：
- 服務名稱：參考介面提示資訊配置，樣本值為pmml_prod。
- 所屬群組：選擇建立群組，樣本值為pmml。
其他參數配置，詳情請參見服務部署：控制台。

參照步驟2~3，建立服務pmml_grey歸屬於服務群組pmml。

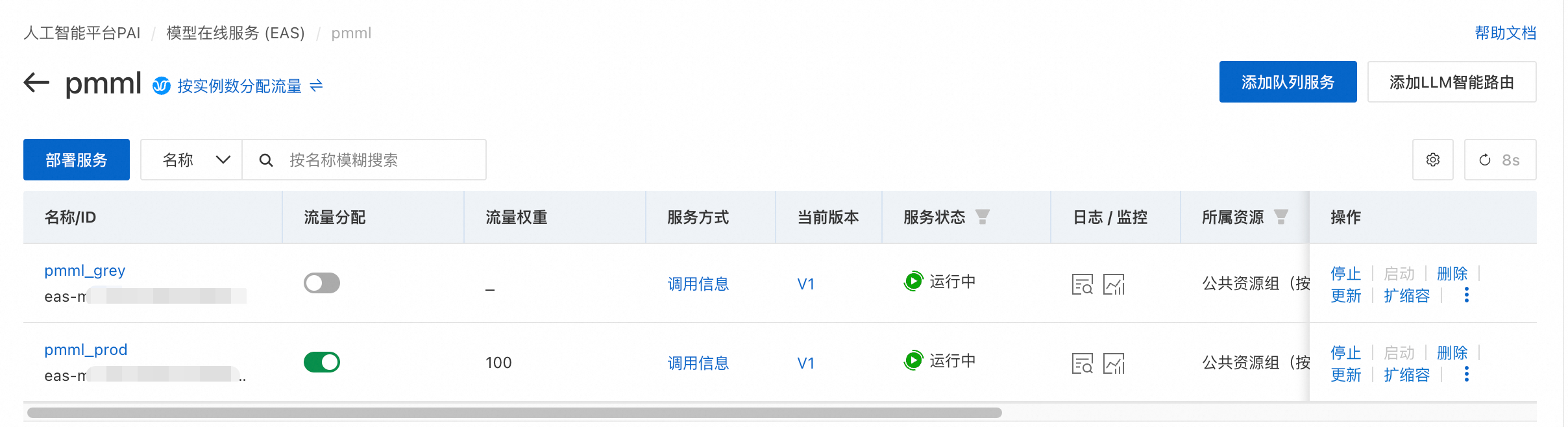

服務建立成功後，您可以單擊群組名稱pmml進入群組詳情頁面，查看歸屬於該群組的服務列表。

通過用戶端方式建立服務分組

準備服務的設定檔service.json。
- pmml_prod服務的設定檔。
```
{
  "name":"pmml_prod",
  "model_path":"http://examplebucket.oss-cn-shanghai.aliyuncs.com/models/lr_xxxx.pmml",
  "processor":"pmml",
  "metadata":{
    "cpu":1,
    "instance":4,
    "group":"pmml",
    "traffic_state": "grouping"
  }
}
```
- pmml_grey服務的設定檔。
```
{
  "name":"pmml_grey",
  "model_path":"http://examplebucket.oss-cn-shanghai.aliyuncs.com/models/lr_xxxx.pmml",
  "processor":"pmml",
  "metadata":{
    "cpu":1,
    "instance":1,
    "group":"pmml",
    "traffic_state": "grouping"
  }
}
```
設定檔中的關鍵參數解釋：
- group：用來指定服務歸屬於哪個服務分組，即建立的服務分組的名稱。
- traffic_state：用來指定服務在服務分組中是否承載流量，支援配置以下兩個參數：
  - grouping：表示承載服務分組中的流量。
  - standalone：表示不承載服務分組中的流量。
  說明
  如果設定檔中沒有配置traffic_state欄位，表示服務預設承載服務分組的流量。如果您不希望加入服務分組的服務立即承載服務分組的流量，可以將traffic_state欄位配置為standalone。
  當服務分組中只有一個服務時，如果該服務的流量狀態為standalone，則系統會自動將該服務的流量狀態設定為grouping。
設定檔中的其他參數解釋，詳情請參見命令使用說明。
建立服務及服務分組。
您可以登入eascmd用戶端後使用create命令建立服務及服務分組，如何登入eascmd用戶端，請參見下載並認證用戶端，使用樣本如下所示。
```
$ eascmd create service.json
```

查看服務及分組詳情。

您可以使用ls命令查看服務及分組詳情，使用樣本如下所示。

$ eascmd ls

系統輸出如下結果。

[RequestId]: 716BEBFC-E8A4-51FD-A3F7-56376B167923
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+
|        SERVICENAME        | INSTANCE | CPU | MEMORY |      CREATETIME      |      UPDATETIME      | STATUS  | WEIGHT | TRAFFICSTATE |       SERVICEGROUP        |
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+
| pmml_prod                 |        4 |   1 | 1000M  | 2022-06-05T14:30:49Z | 2022-06-05T14:30:49Z | Running |     80 | grouping     | pmml                      |
| pmml_grey                 |        1 |   1 | 1000M  | 2022-06-05T14:31:38Z | 2022-06-05T14:31:38Z | Running |     20 | grouping     | pmml                      |
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+

其中

SERVICEGROUP 為pmml，表示兩個服務均歸屬於pmml服務分組。
TRAFFICSTATE為grouping，表示兩個服務同時承載流量，且兩個服務的流量比例為80%和20%，與執行個體個數相匹配。

後續操作指引：

服務分組及服務建立完成後，您可以查看服務分組或服務的流量入口，用於對外提供服務，詳情請參見查看流量入口。
服務分組及服務建立完成後，預設為分組切流方式，根據服務執行個體個數分配流量，支援切換切流方式及修改流量分配策略，詳情請參見修改流量分配策略（分組切流與藍綠切流）。

查看流量入口

服務分組擁有統一的流量入口，分組中各服務還擁有獨立的流量入口，說明如下：

服務分組流量入口。
```
<endpoint>/api/predict/<group_name>
```
使用樣本。
```
http://182848887922****.vpc.cn-shanghai.pai-eas.aliyuncs.com/api/predict/pmml
```

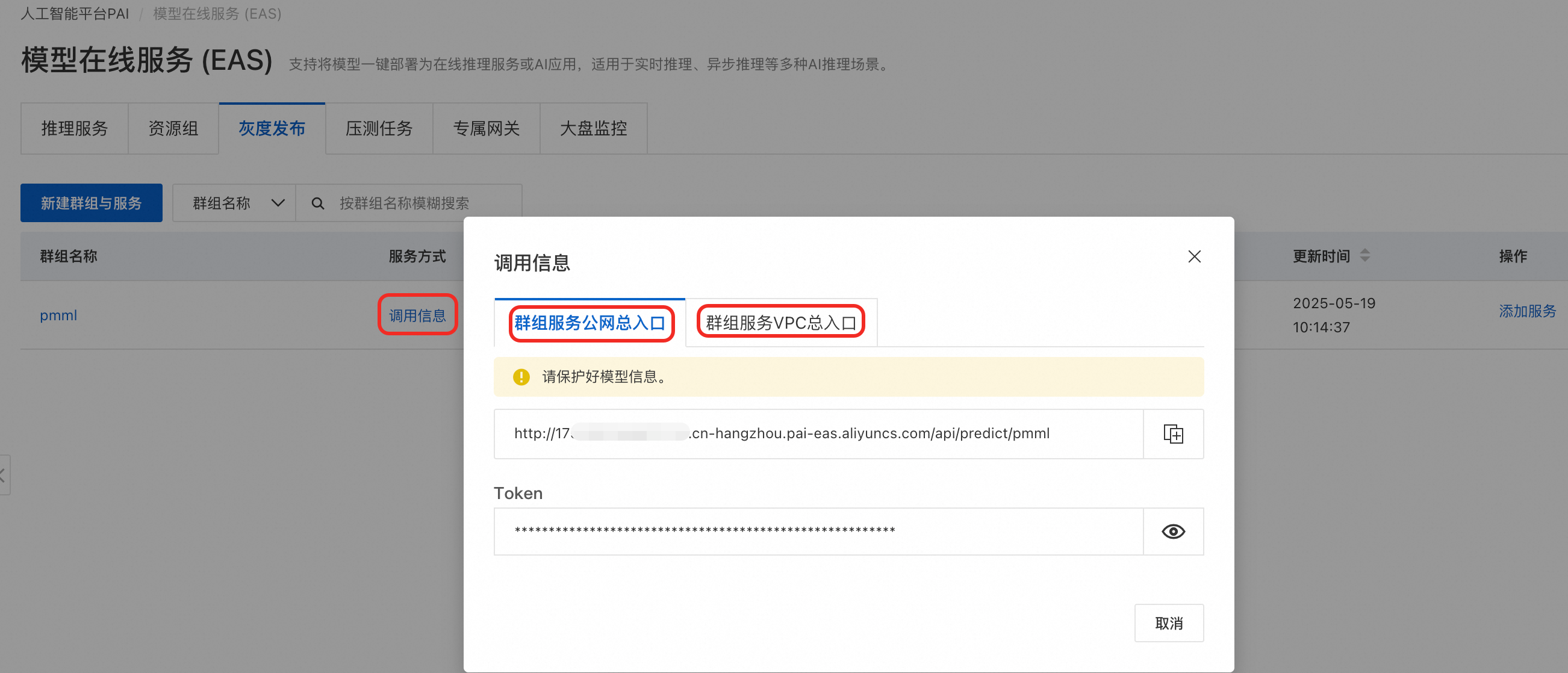

您可以在控制台頁面，參照下圖操作指引，查看服務群組流量入口。
從該流量入口進入的流量，會根據不同的流量分配策略分配到服務分組中不同的服務，您可以在服務分組中建立服務或刪除服務，該入口始終保持不變，您可以使用該入口地址進行線上調試。
單個服務流量入口。
```
<endpoint>/api/predict/<group_name>.<service_name>
```
使用樣本。
```
http://182848887922****.vpc.cn-shanghai.pai-eas.aliyuncs.com/api/predict/pmml.pmml_prod
```

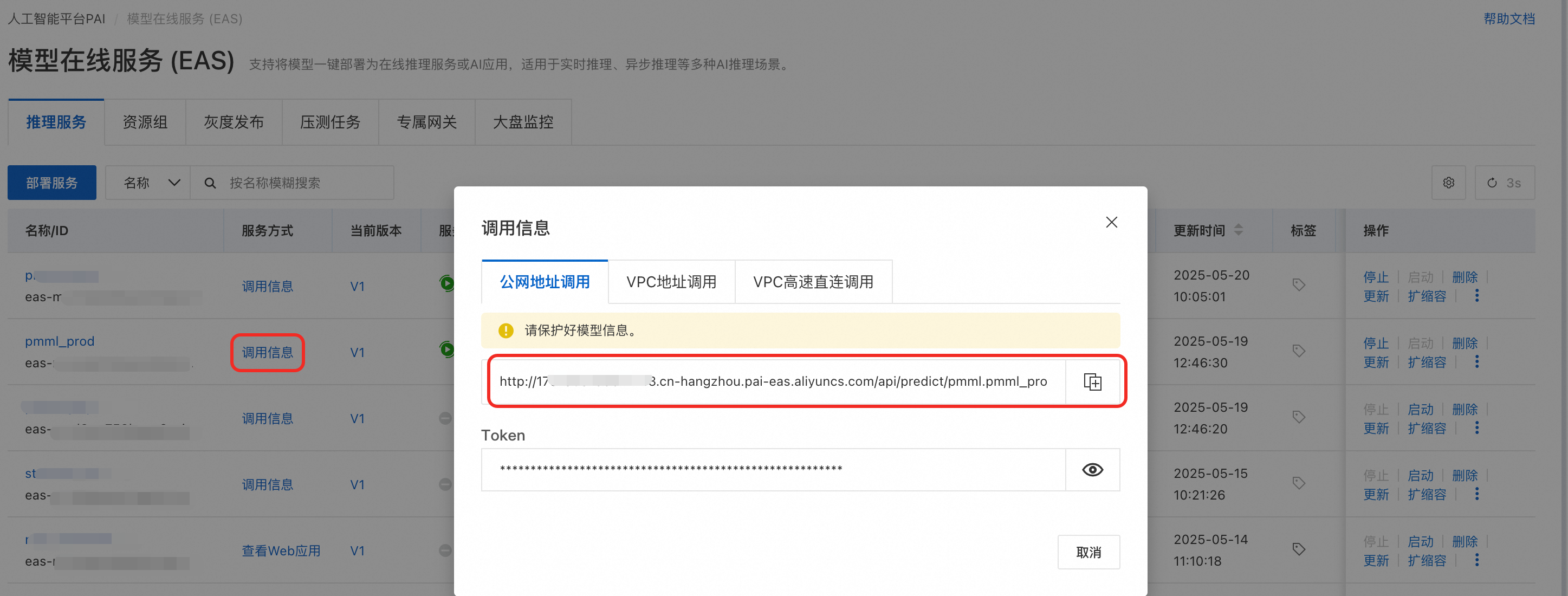

您可以在控制台頁面，參照下圖操作指引，查看單個服務流量入口。
該入口與具體服務的生命週期相關聯，從該入口進入的流量始終會流入指定的服務中，與流量分配策略無關。相關的服務刪除後，該入口會同時被銷毀。通常在完成分組切流後，您仍需要使用該入口的訪問地址訪問服務並進行線上調試。

修改流量分配策略（分組切流與藍綠切流）

EAS當前支援兩種切流方式：分組切流和藍綠切流，服務建立成功後預設為分組切流，支援將分組切流切換為藍綠切流，且兩種切流方式均支援修改流量分配策略。

分組切流

切流模式介紹
新建立服務並指定服務分組後，加入服務分組的服務預設為分組切流方式，且直接開始承接服務分組的流量，服務分組按照服務中執行個體的個數來分配流量，因此執行個體數多的服務會分配更多的流量。

修改流量分配策略

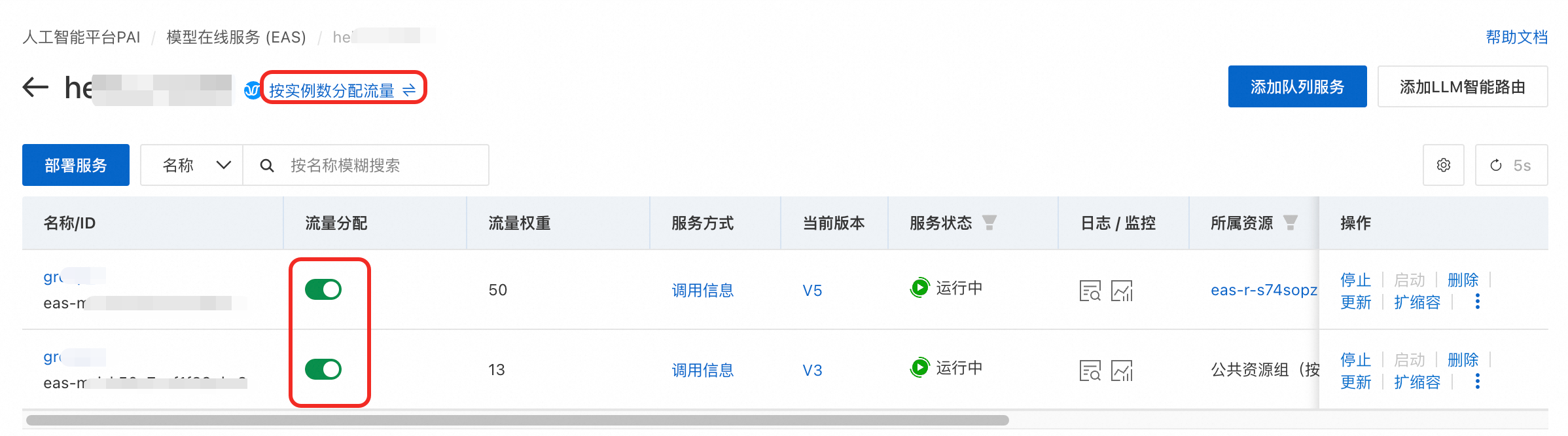

通過控制台方式，參照下圖操作指引，修改流量分配策略。開啟③位置開關，表示該服務承接流量；關閉③位置開關，表示該服務不承接流量。

使用release命令修改流量分配策略，命令格式如下所示。

$ eascmd release <service_name> -s grouping|standalone

其中

<service_name>：服務名稱，需要替換為待修改的服務名稱。
grouping|standalone：修改後的狀態，包括grouping和standalone，分別表示承載流量和不承載流量。

使用樣本如下所示：

修改服務pmml_grey的狀態為standalone，即不承載流量，可執行如下命令。

$ eascmd release pmml_grey -s standalone

系統輸出結果如下。

Confirmed to release service [pmml_grey] to group traffic [Y/n]yes
[RequestId]: 40C787DF-8900-5F7A-8A01-30F7D5A8BF3B
[OK] Service [pmml_grey] has entered the traffic state: standalone

使用eascmd ls命令查看服務的運行狀態，系統輸出如下結果。

[RequestId]: 83BE3FBB-8CE2-5008-B435-1938A20B13AA
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+
|        SERVICENAME        | INSTANCE | CPU | MEMORY |      CREATETIME      |      UPDATETIME      | STATUS  | WEIGHT | TRAFFICSTATE |       SERVICEGROUP        |
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+
| pmml_prod                 |        4 |   1 | 1000M  | 2022-06-05T14:30:49Z | 2022-06-05T14:30:49Z | Running |    100 | grouping     | pmml                      |
| pmml_grey                 |        1 |   1 | 1000M  | 2022-06-05T14:42:41Z | 2022-06-05T14:42:41Z | Running |     0  | standalone   | pmml                      |
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+

其中服務pmml_grey的TRAFFICSTATE已更新為standalone，WEIGHT為0，表示全部的流量由pmml_prod承載。

修改服務pmml_grey的狀態為grouping，即服務承載流量，可執行如下命令。

$ eascmd release pmml_grey -s grouping

系統輸出結果如下。

Confirmed to release service [pmml_grey] to group traffic [Y/n]yes
[RequestId]: 40C787DF-8900-5F7A-8A01-30F7D5A8BF3B
[OK] Service [pmml_grey] has entered the traffic state: grouping

使用eascmd ls命令查看服務的運行狀態，系統輸出如下結果。

[RequestId]: 83BE3FBB-8CE2-5008-B435-1938A20B13AA
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+
|        SERVICENAME        | INSTANCE | CPU | MEMORY |      CREATETIME      |      UPDATETIME      | STATUS  | WEIGHT | TRAFFICSTATE |       SERVICEGROUP        |
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+
| pmml_prod                 |        4 |   1 | 1000M  | 2022-06-05T14:30:49Z | 2022-06-05T14:30:49Z | Running |     80 | grouping     | pmml                      |
| pmml_grey                 |        1 |   1 | 1000M  | 2022-06-05T14:42:41Z | 2022-06-05T14:42:41Z | Running |     20 | grouping     | pmml                      |
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+

其中服務pmml_grey的TRAFFICSTATE已更新為grouping，並按執行個體比例承載了20%的流量。

藍綠切流

切流模式介紹
藍綠切流功能僅支援一個服務分組中有兩個服務的情境，當使用藍綠切流功能為其中一個服務切流N%的時候，另一個服務的流量比例自動切換為（100-N）%。如果刪除服務分組中的一個服務，流量會全部流入另一個服務中。
修改切流模式
當服務使用分組切流方式時，支援切換為藍綠切流方式，命令格式如下所示。
重要
藍綠切流和分組切流兩種方式互斥，當服務切換為藍綠切流方式後，不再支援使用分組切流方式。
```
$ eascmd release <service_name> -w <權重值>
```
其中
- <service_name>：服務名稱，需要替換為待修改的服務名稱。
- <權重值>：服務的流量權重，取值為[0,100]。
使用樣本請參見下文的修改流量分配策略。

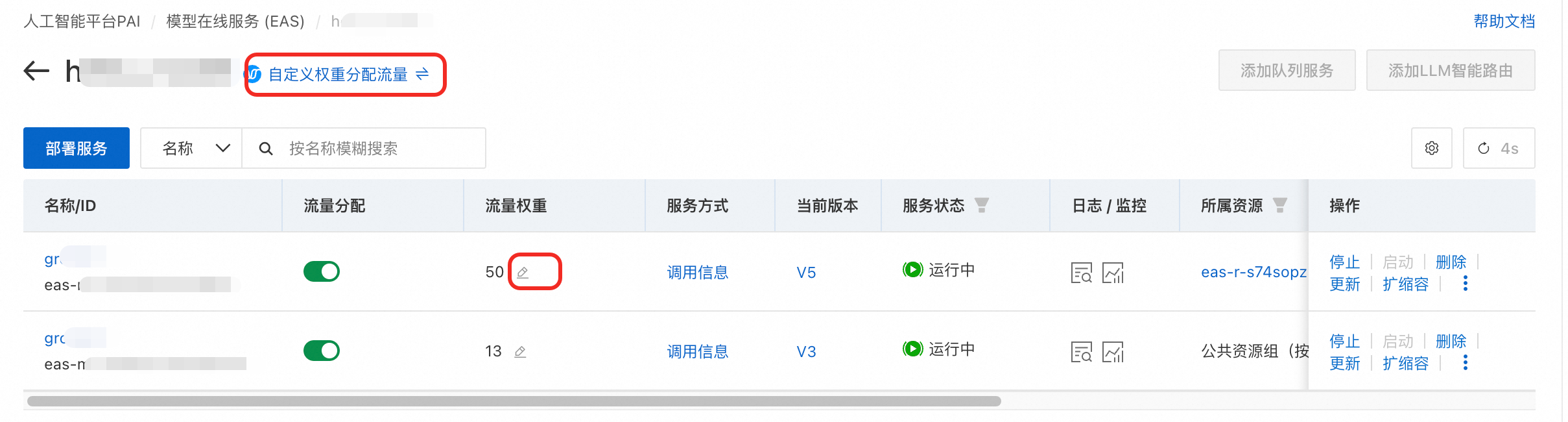

修改流量分配策略

您可以通過藍綠切流功能，指定不同服務的流量權重，使用樣本如下所示。

$ eascmd release pmml_grey -w 27

系統輸出如下結果。

Confirmed to release service [pmml_grey] at weight [27%]? [Y/n]yes
[RequestId]: DD8F8EC2-D726-5E37-9C0B-B360F61C810A
[OK] Service [pmml_grey] is weighted to 27% now

使用eascmd ls命令查詢服務的運行狀態，系統輸出如下結果。

[RequestId]: 51789E0B-88E7-5293-828B-1EFAD2EEA003
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+
|        SERVICENAME        | INSTANCE | CPU | MEMORY |      CREATETIME      |      UPDATETIME      | STATUS  | WEIGHT | TRAFFICSTATE |       SERVICEGROUP        |
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+
| pmml_prod                 |        4 |   1 | 1000M  | 2022-06-05T14:30:49Z | 2022-06-05T14:53:20Z | Running |     73 | blue-green   | pmml                      |
| pmml_grey                 |        1 |   1 | 1000M  | 2022-06-05T14:50:14Z | 2022-06-05T14:53:20Z | Running |     27 | blue-green   | pmml                      |
+---------------------------+----------+-----+--------+----------------------+----------------------+---------+--------+--------------+---------------------------+

其中服務pmml_grey的TRAFFICSTATE已更新為blue-green，表示使用藍綠切流方式，WEIGHT為27，表示將27%的流量切入pmml_grey服務中。
