Container Service for Kubernetes：kube-scheduler組件監控指標及大盤使用說明

指標清單

類型

說明

scheduler_scheduler_cache_size

Gauge

調度器緩衝中節點、Pod和AssumedPod（假定要調度的Pod）的數量。

scheduler_pending_pods

Gauge

Pending Pod的數量。隊列種類如下：

• unschedulable：不可調度的Pod數量。

• backoff：backoffQ的Pod數量，即因為某種原因暫時不能被調度的Pod數量。

• active：activeQ的Pod數量，即準備就緒並等待被調度的Pod數量。

scheduler_pod_scheduling_attempts_bucket

Histogram

調度器嘗試成功調度Pod的次數，Bucket閾值為{1、2、4、8、16}。

memory_utilization_byte

Gauge

記憶體使用量量。單位：位元組（Byte）。

cpu_utilization_core

Gauge

CPU使用量。單位：核（Core）。

rest_client_requests_total

Counter

從狀態值（Status Code）、方法（Method）和主機（Host）維度分析HTTP請求數。

rest_client_request_duration_seconds_bucket

Histogram

從方法（Verb）和URL維度分析HTTP請求時延。

指標清單

PromQL

說明

Scheduler Pending Pods

scheduler_pending_pods{job="ack-scheduler"}

Pending Pod的數量。隊列種類如下：

• unschedulable：不可調度的Pod數量。

• backoff：backoffQ的Pod數量，即因為某種原因暫時不能被調度的Pod數量。

• active：activeQ的Pod數量，即準備就緒並等待被調度的Pod數量。

Scheduler 嘗試成功調度Pod次數

histogram_quantile($quantile, sum(rate(scheduler_pod_scheduling_attempts_bucket{job="ack-scheduler"}[$interval])) by (pod, le))

調度器嘗試調度Pod的次數。Bucket閾值為{1、2、4、8、16}。

Scheduler 快取資料統計

• scheduler_scheduler_cache_size{job="ack-scheduler",type="nodes"}

• scheduler_scheduler_cache_size{job="ack-scheduler",type="pods"}

• scheduler_scheduler_cache_size{job="ack-scheduler",type="assumed_pods"}

調度器緩衝中Node、Pod和AssumedPod的數量。

指標清單

PromQL

說明

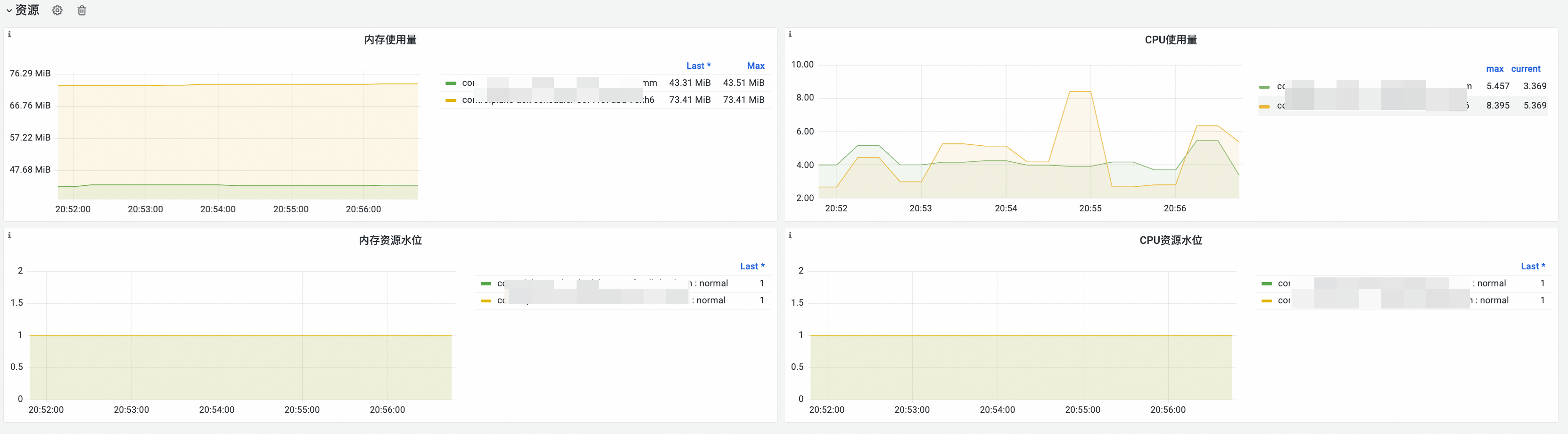

記憶體使用量量

memory_utilization_byte{container="kube-scheduler"}

記憶體使用量量。單位：位元組。

CPU使用量

cpu_utilization_core{container="kube-scheduler"}*1000

CPU使用量。單位：毫核。

指標清單

PromQL

說明

Kube API 請求QPS

• sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"2.."}[$interval])) by (method,code)

• sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"3.."}[$interval])) by (method,code)

• sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"4.."}[$interval])) by (method,code)

• sum(rate(rest_client_requests_total{job="ack-scheduler",code=~"5.."}[$interval])) by (method,code)

kube-scheduler對kube-apiserver組件發起的HTTP請求，從方法（Method）和傳回值（Code) 維度分析。

Kube API 請求時延

histogram_quantile($quantile, sum(rate(rest_client_request_duration_seconds_bucket{job="ack-scheduler"}[$interval])) by (verb,url,le))

kube-scheduler對kube-apiserver組件發起的HTTP請求時延，從方法（Verb）和請求URL維度分析。

正常情況

異常情況

異常說明

建議

存活調度器Pod數量大於等於1。

存活調度器數量為0。

當前叢集無可用調度器。

• 查看調度器相關的Deployment或者StatefulSet是否存在。

• 定位調度器Pod下線是否為預期內的人為操作。

正常情況

異常情況

異常說明

建議

Pod調度速度較穩定，且維持在較低數值。

• Unschedulable隊列中的Pod數量持續增加。

• Unschedulable隊列中的Pod數量在其他Pod完成調度後仍然沒有減少。

當前叢集中Pod的資源請求不合理，或節點資源配置不足。

• 查看節點資源是否滿足Pod需求。

• 查看Pod是否設定了無法滿足的節點親和屬性。

正常情況

異常情況

異常說明

建議

Pod能夠在幾次嘗試後正常被調度到節點上。

Pod在多次嘗試後依然無法成功調度。

當前叢集中Pod的資源請求不合理，或節點資源配置不足。

• 查看節點資源是否滿足Pod的需求。

• 查看Pod是否設定了無法滿足的節點親和屬性。
