    Container Service for Kubernetes：kube-controller-manager組件監控指標及大盤使用說明

    文件中心

    Container Service for Kubernetes：kube-controller-manager組件監控指標及大盤使用說明

    更新時間：Aug 30, 2024

    kube-controller-manager是管理多種Kubernetes控制器的控制面組件，例如負責節點管理的Node Controller、管理有狀態應用的控制器StatefulSet Controller、處理無狀態應用的Deployment Controller等。本文介紹kube-controller-manager組件的指標清單和對應大盤的使用指導。

    相關概念

    Workqueue

    展開查看Workqueue術語說明

    kube-controller-manager管理的Controller，例如Node Controller、StatefulSet Controller、Deployment Controller等，通常通過工作隊列Workqueue機制來安全、並發地處理資來源物件的更新。每當有新的事件發生時（例如Pod的建立、更新、刪除等），相應的Controller會收到事件通知，將關聯的資源標識符（例如Pod的名稱、命名空間等）放入Workqueue中。Controller的工作迴圈會不斷從Workqueue中取出這些資源標識符，並執行相應的邏輯來處理資源。

    使用前須知

    操作入口

    請參見查看叢集控制面組件監控大盤。

    指標清單

    指標是組件對外透出狀態和參數的方式之一，kube-controller-manager組件使用的指標清單如下。

    指標

    類型

    說明

    workqueue_adds_total

    Counter

    Workqueue處理的新增事件（Adds）數量。

    workqueue_depth

    Gauge

    Workqueue當前隊列深度。如果隊列深度長時間保持在較高水平，表明Controller不能及時處理隊列中的任務，導致任務堆積。

    workqueue_queue_duration_seconds_bucket

    Histogram

    任務在Workqueue中存在的時間長度。Bucket閾值為{10-8, 10-7, 10-6, 10-5, 10-4, 10-3, 10-2, 10-1, 1, 10}。單位：秒。

    memory_utilization_byte

    Gauge

    記憶體使用量量。單位：位元組（Byte）。

    cpu_utilization_core

    Gauge

    CPU使用量。單位：核（Core）。

    rest_client_requests_total

    Counter

    從狀態值（Status Code）、方法（Method）和主機（Host）維度分析HTTP請求次數。

    rest_client_request_duration_seconds_bucket

    Histogram

    從方法（Verb）和URL維度分析HTTP請求時延。

    說明

    如下資源使用率指標已廢棄，請及時去除依賴該指標的警示和監控。

    • cpu_utilization_ratio：CPU使用率。

    • memory_utilization_ratio：記憶體使用量率。

    大盤使用指導

    您可以配置大盤觀測請求的分位元quantile和PromQL的採樣時間長度interval。大盤基於組件指標和相關PromQL繪製，大盤的可觀測性展示和功能解析如下。

    Workqueue

    可觀測性展示kcm1

    功能解析

    名稱

    PromQL

    說明

    Workqueue入隊速率

    sum(rate(workqueue_adds_total{job="ack-kube-controller-manager"}[$interval])) by (name)

    Workqueue在單位時間內新增事件（Adds）的數量。

    Workqueue深度

    sum(rate(workqueue_depth{job="ack-kube-controller-manager"}[$interval])) by (name)

    Workqueue深度在單位時間內的變化。

    Workqueue處理時延

    histogram_quantile($quantile, sum(rate(workqueue_queue_duration_seconds_bucket{job="ack-kube-controller-manager"}[5m])) by (name, le))

    事件在Workqueue中存在的時間長度。

    資源

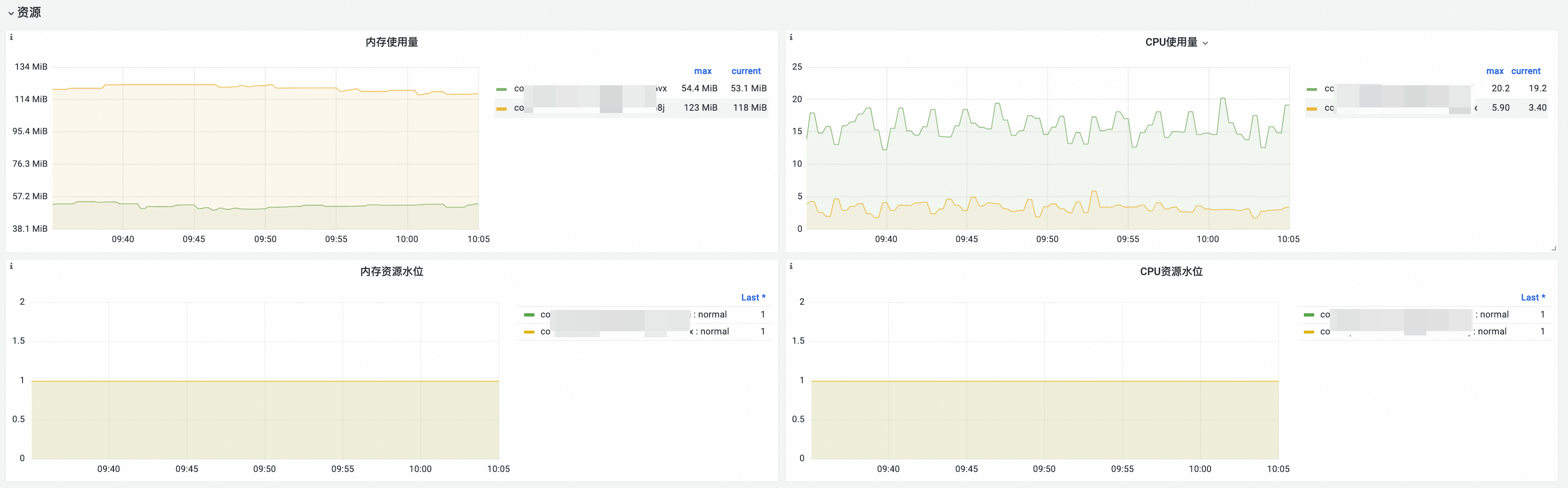

    可觀測性展示kcm2

    功能解析

    大盤名稱

    PromQL

    說明

    記憶體使用量量

    memory_utilization_byte{container="kube-controller-manager"}

    記憶體使用量量。單位：位元組。

    CPU使用量

    cpu_utilization_core{container="kube-controller-manager"}*1000

    CPU使用量。單位：毫核。

    Kube API

    可觀測性展示kcm3

    功能解析

    大盤名稱

    PromQL

    說明

    Kube API請求QPS

    • sum(rate(rest_client_requests_total{job="ack-kube-controller-manager",code=~"2.."}[$interval])) by (method,code)

    • sum(rate(rest_client_requests_total{job="ack-cloud-controller-manager",code=~"3.."}[$interval])) by (method,code)

    • sum(rate(rest_client_requests_total{job="ack-cloud-controller-manager",code=~"4.."}[$interval])) by (method,code)

    • sum(rate(rest_client_requests_total{job="ack-cloud-controller-manager",code=~"5.."}[$interval])) by (method,code)

    kube-controller-manager對kube-apiserver發起的HTTP請求，從方法（Method）和傳回值（Code）維度分析。

    Kube API請求時延

    histogram_quantile($quantile, sum(rate(rest_client_request_duration_seconds_bucket{job="ack-kube-controller-manager"}[$interval])) by (verb,url,le))

    kube-controller-manager對kube-apiserver發起的HTTP請求時延，從方法（Verb）和請求URL維度進行分析。

    相關文檔

    關於其他叢集控制面組件監控的指標詳情、大盤使用指引和常見指標異常說明，請參見kube-apiserver組件監控指標說明、etcd組件監控指標說明、kube-scheduler組件監控指標說明、cloud-controller-manager組件監控指標說明。
