如何通過AlbConfig配置ALB監聽 -

AlbConfig的Listeners欄位用於配置ALB的監聽。本文介紹Listeners欄位說明以及如何通過AlbConfig來建立、修改和更新監聽。

前提條件

已建立兩個不同可用性區域的交換器，並且與叢集處於同一VPC。具體操作，請參見建立和管理交換器。
已為叢集安裝ALB Ingress Controller組件。具體操作，請參見管理ALB Ingress Controller組件。
說明
若需要在ACK專有叢集中通過ALB Ingress訪問服務，在部署服務前需要為ALB Ingress Controller授權。具體操作，請參見為ACK專有叢集授予ALB Ingress Controller存取權限。
已建立AlbConfig資源。具體操作，請參見建立AlbConfig。
已通過kubectl工具串連叢集。具體操作，請參見擷取叢集KubeConfig並通過kubectl工具串連叢集。

Listeners欄位說明

名詞解釋

對象設定檔：用於定義和描述Kubernetes對象的檔案，其中包含了對象的規範和配置資訊。
現有對象設定檔：已經應用到Kubernetes叢集中的對象設定檔。
last-applied-configuration欄位：Kubernetes對象中的註解欄位，用於記錄對象最後一次的配置資訊。它不會隨著對象配置的變化而即時更新。

Listeners欄位更新方式

Listeners欄位屬於數群組類型的配置，一般採用替換方式進行配置更新。當您更新Listeners欄位時，新的配置內容會完全替換現有的配置內容。詳情見下表：

序號	條件			結果
序號	對象是否在對象設定檔中	對象是否在現有對象設定檔中	對象是否在last-applied-configuration欄位中	結果
①	是	是	-（無需關注）	將對象設定檔中的值應用於現有設定檔，來更新現有對象的特定欄位。
②	是	否	-（無需關注）	使用對象設定檔中的值來建立一個新的對象，而不是更新現有對象的配置。
③	否	-（無需關注）	是	從現有對象設定檔中移除某個欄位。這意味著該欄位將從現有對象配置中刪除，實際上該欄位可能會被重設為預設值。
④	否	是	否	表示從現有對象設定檔中移除某個欄位。

樣本說明

當對象設定檔、現有對象設定檔和last-applied-configuration欄位的Listeners範例程式碼分別為如下配置：

# 對象設定檔給出了如下期望的配置值。
  listeners:
  - port: 8001
    protocol: HTTP
  - port: 8003
    protocol: HTTP
  - port: 8005 # 添加8005
    protocol: HTTP

# 現有對象設定檔展示了實際存在對象的配置。
  listeners:
  - port: 8001
    protocol: HTTP
  - port: 8002  # 刪除8002
    protocol: HTTP
  - port: 8003
    protocol: HTTP
  - port: 8004  # 刪除8004
    protocol: HTTP

# last-applied-configuration記錄了對象的最後一次應用配置。
  listeners:
  - port: 8001
    protocol: HTTP
  - port: 8002  # 刪除8002
    protocol: HTTP
  - port: 8003
    protocol: HTTP

最終AlbConfig的Listeners欄位將更新為如下結果：

# Listeners設定檔的結果
  listeners:
  - port: 8001
    protocol: HTTP
  - port: 8003
    protocol: HTTP
  - port: 8005
    protocol: HTTP

8001和8003符合條件①，執行保留。
8005符合條件②，執行添加。
8002符合條件③，執行刪除。
8004符合條件④，執行刪除。

建立監聽

監聽是ALB執行個體用來處理實際流量的頂層入口，使得ALB執行個體能夠根據應用程式層資訊智能地分發流量。

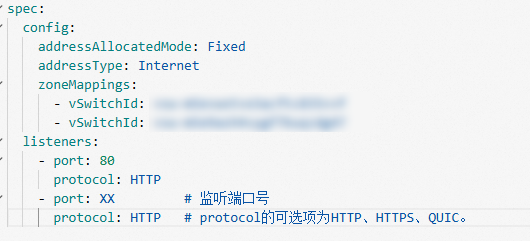

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中設定port和protocol即可建立對應的監聽，port和protocol是監聽的唯一屬性。一旦修改了port、protocol以及其他監聽的屬性，系統將會把原有的監聽刪除，然後建立一個新的監聽來替代它。

說明

HTTP協議自動相容WebSocket，不需要特殊設定即可。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb-demo
spec:
  config:
  ...
  listeners:
    - port: 80
      protocol: HTTP # protocol的可選項為HTTP、HTTPS、QUIC。
  ...

指定認證

配置ALB時，如果需要為HTTPS協議啟用加密和身分識別驗證，執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中將certificates參數指定為認證的ID，以便為監聽指定一個認證，用於HTTPS流量的加密和解密。

如果在配置中沒有指定認證，那麼在建立ALB時，監聽將不會立即建立。相反，它將會等到有Ingress關聯，並根據網域名稱自動探索認證後才會建立監聽。這意味著監聽的建立會根據網域名稱自動探索認證的情況進行延遲。

更多認證配置方式，請參見配置HTTPS認證以實現加密通訊。

重要

ALB會將第一個認證設定為預設認證，只有當預設認證到期或不再適用時，ALB才會考慮使用其他認證進行請求的加密。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb-demo
spec:
  config:
  ...
  listeners:
  - caEnabled: false
    certificates:
    - CertificateId: 756****-cn-hangzhou # 認證ID。
      IsDefault: true
    port: 443
    protocol: HTTPS
  ...

指定TLS安全性原則

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中為securityPolicyId參數配置安全性原則ID。AlbConfig配置HTTPS監聽時，支援指定TLS安全性原則。TLS安全性原則包含自訂策略和系統預設策略。更多資訊，請參見TLS安全性原則。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb-demo
spec:
  config:
  ...
  listeners:
  - port: 443
    protocol: HTTPS
    securityPolicyId: tls_cipher_policy_1_1 # 安全性原則ID。
  ...

設定監聽請求逾時時間

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中通過requestTimeout參數指定監聽的串連請求逾時時間，以避免用戶端長時間等待沒有響應的請求。

串連請求逾時時間是指在用戶端發出請求後，如果在指定的時間內後端伺服器一直沒有給出響應，負載平衡將放棄等待並向用戶端返回一個HTTP 504錯誤碼。

請求逾時時間的單位為秒，取值範圍為[1,180]。
未指定串連請求逾時時間時，預設逾時時間為60秒。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: default
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    requestTimeout: 60 # 指定監聽的串連請求逾時時間，取值範圍為[1,180]。未指定串連請求逾時時間，則將使用預設逾時時間60秒。
  ...

使用資料壓縮功能

資料壓縮是一種最佳化技術，可以減少傳輸的資料量，提高網路傳輸效率和效能。執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中設定參數gzipEnabled，指定相關監聽是否開啟資料壓縮。目前，Brotli和Gzip兩種資料壓縮演算法被廣泛使用。

Brotli支援壓縮所有類型。
Gzip支援壓縮的類型包括text/plain、text/css、application/javascript、application/x-javascript、application/rss+xml、application/atom+xml、application/xml和application/json。

以下YAML程式碼範例為關閉資料壓縮。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: default
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    gzipEnabled: false # true表示對特定檔案類型進行壓縮，false表示不會對任何檔案類型進行壓縮。
  ...

擷取來訪者真實IP

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中通過X-Forwarded-For頭欄位擷取用戶端的真實IP。

重要

僅HTTP和HTTPS監聽支援配置此參數。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: default
spec:
  config:
  ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForEnabled: true # true表示擷取來訪者真實IP，false表示不擷取來訪者真實IP。
  ...

擷取監聽訪問協議

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中通過X-Forwarded-For頭欄位擷取執行個體的監聽協議。

重要

僅HTTP和HTTPS監聽支援配置此參數。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: default
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForProtoEnabled: true # true表示擷取執行個體的監聽協議，false表示不擷取執行個體的監聽協議。
  ...

擷取監聽Server Load Balancer執行個體ID

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中通過XForwardedForSLBIdEnabled頭欄位擷取Server Load Balancer執行個體的ID。

重要

僅HTTP和HTTPS監聽支援配置此參數。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: default
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForSLBIdEnabled: true # true表示擷取Server Load Balancer執行個體的ID，false表示不擷取Server Load Balancer執行個體的ID。
  ...

擷取監聽的連接埠

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中通過XForwardedForSLBPortEnabled頭欄位擷取執行個體的監聽連接埠。

重要

僅HTTP和HTTPS監聽支援配置此參數。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: default
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForSLBPortEnabled: true # true表示擷取Server Load Balancer執行個體用戶端的連接埠，false表示不擷取Server Load Balancer執行個體用戶端的連接埠。
  ...

指定可信的代理IP

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中通過XForwardedForClientSourceIpsEnabled配置項允許應用型負載平衡ALB從X-Forwarded-For頭部欄位中擷取真實用戶端IP。通過XForwardedForClientSourceIpsTrusted配置項，可以指定一組可信的代理IP。應用型負載平衡ALB將從X-Forwarded-For欄位中的IP列表末尾開始向前遍曆，選擇第一個不在可信IP列表的IP作為用戶端的實際IP，該IP會被用於源IP限速等情境。

重要

僅HTTP和HTTPS監聽支援配置此參數。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: default
spec:
  config:
    ...
  listeners:
  - port: 80
    protocol: HTTP
    xForwardedForConfig:
      XForwardedForClientSourceIpsEnabled: true # true表示允許ALB從X-Forwarded-For頭欄位中尋找真實用戶端IP，此時必須配置XForwardedForClientSourceIpsTrusted寫入格式正確的內容；false表示不允許ALB從X-Forwarded-For頭欄位中尋找真實用戶端IP。
      XForwardedForClientSourceIpsTrusted: 192.168.x.x;192.168.x.x/16  # 請輸入正確格式的IP或網段，並以 ; 分隔，IP或網段之間無需添加空格。僅在XForwardedForClientSourceIpsEnabled為true時生效。
  ...

設定存取控制

執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中通過aclConfig參數可以為ALB監聽啟用存取控制功能，以實現對用戶端請求的精確控制並管理請求轉寄。您可以通過設定入方向的允許或拒絕規則來限制特定IP地址。更多存取控制配置，請參見配置ACL實現存取控制。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: default
spec:
  config:
  ...
  listeners:
  - port: 80
    protocol: HTTP
    aclConfig: # 為ALB監聽啟用存取控制功能。
      aclEntries:
      - 127.0.0.1/32 # 用於設定存取控制條目IP位址區段，且IP位址區段必須是完整的CIDR地址
      aclType: White # 用於設定監聽的ACL為黑名單或白名單。取值為Black或White。
  ...

刪除監聽

一個執行個體可能對應多個監聽。執行命令kubectl edit albconfig <Albconfig_Name>，在Albconfig中將想要刪除的監聽從albconfig.spec.listeners欄位中刪除即可。

重要

刪除監聽之前必須移除監聽下的全部Ingress，否則無法成功移除監聽，並會產生相關報錯。

# 刪除監聽前的配置。
  listeners:
  - port: 8001
    protocol: HTTP
  - port: 8002  # 刪除8002監聽。
    protocol: HTTP

# 刪除監聽後的配置。
  listeners:
  - port: 8001
    protocol: HTTP
